Подключение
23
Подключение видеоустройства с разъемом
Composite Video
Проверьте, имеет ли ваше видеоустройство набор незадействованных выходных
гнезд композитного видео:
•
Если да, выполните следующие действия.
•
Если нет, выберите другой способ подключения видеоустройства.
Подключение проектора к видеоустройству с разъемом Composite
Video:
1.
Подключите один конец кабеля композитного видео к выходному гнезду Video
видеоустройства.
2.
Подключите другой конец видеокабеля к гнезду VIDEO на проекторе.
3.
Для использования комбинированного монодинамика проектора подключите
один конец совместимого аудиокабеля к аудиовыходу видеоустройства, а другой
конец – к гнезду AUDIO на проекторе.
После подключения, управление звуком можно будет осуществлять с помощью
экранных меню проектора. См.
"Регулировка звука" на стр. 39
.

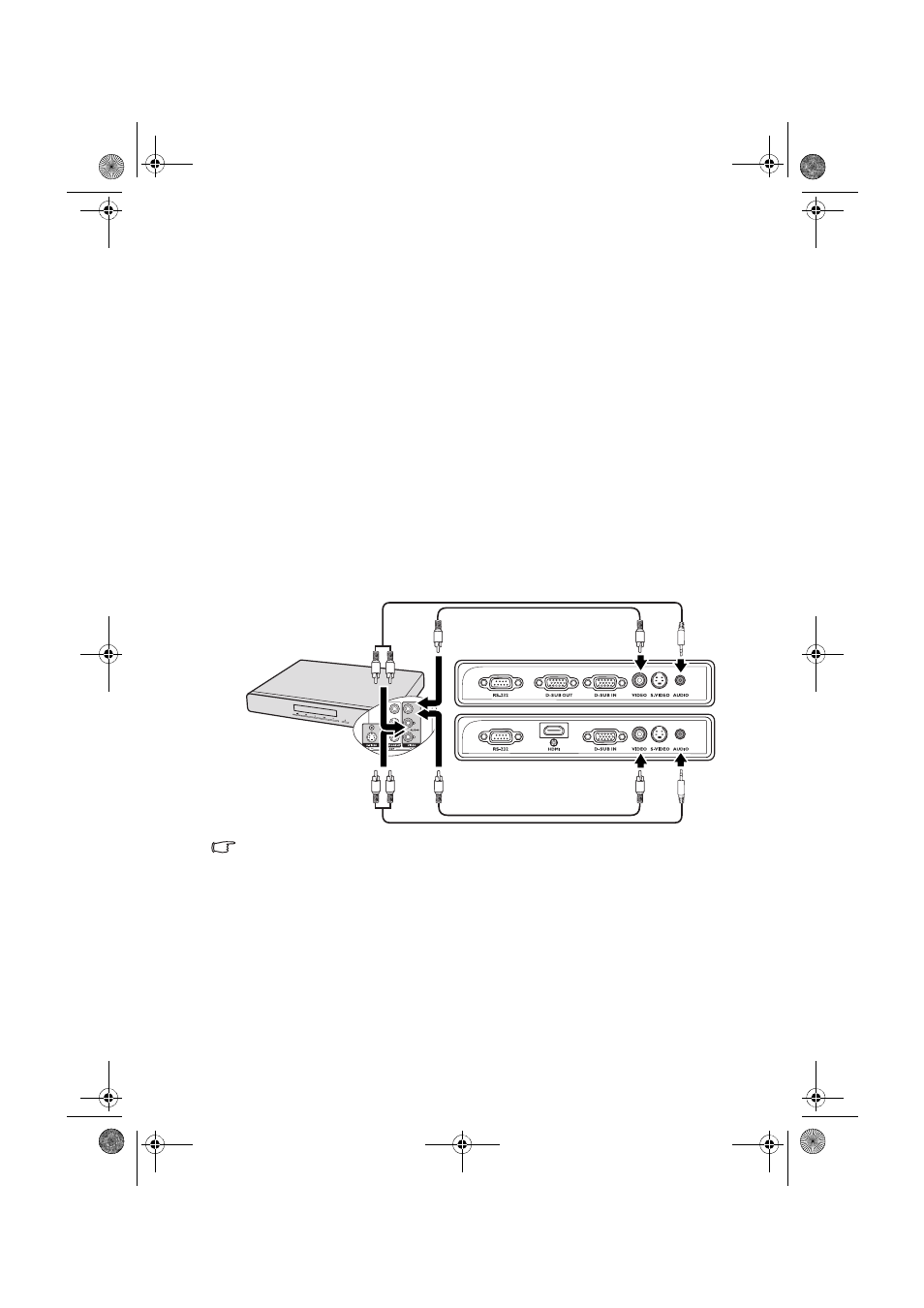

После завершения подключения система должна иметь следующий вид:
•
Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала. См.
"Подключение аудиосигнала" на стр. 19
.
•
Если выбранный видеосигнал не отображается несмотря на то, что проектор
включен и источник видеосигнала выбран правильно, убедитесь, что
видеоустройство включено и нормально работает. Убедитесь, что сигнальные
кабели подключены правильно.
•
Источник видеосигнала следует подключать через композитный видеовход только в
том случае, если он не оснащен компонентным видеовыходом или выходом S-Video.
См.
"Подключение источников видеосигнала" на стр. 19
MP522 ST
MP512 ST
Устройство
аудио/видео
Видеокабель
Аудиокабель
Аудиокабель
Видеокабель
