11
Общее описание
русский

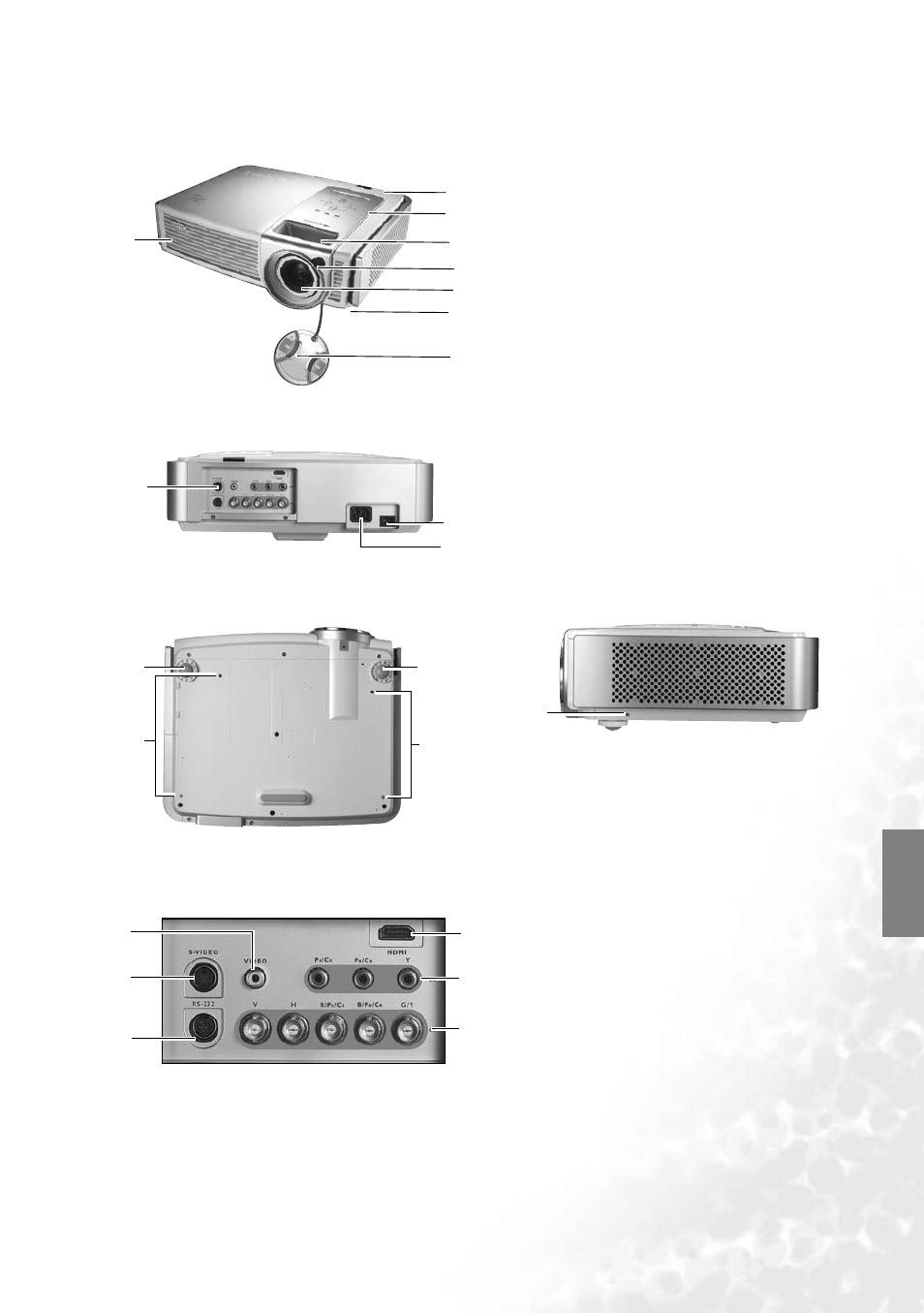

Внешний вид проектора
Вид спереди / сверху
Вид сзади
Виды снизу и справа
Панель разъемов
1. Вентиляционная решетка
2. Задний инфракрасный датчик
3. Панель управления (Более подробную
информацию см. стр.
4. Регулятор фокуса и масштаба
5. Передний инфракрасный датчик
6. Проекционный объектив
7. Решетка противопылевого фильтра
8. Крышка объектива
1
3
4
2
5
6
8
7
9.
Панель разъемов
10. Главный выключатель сети питания
11. Гнездо шнура питания
9
10
11
12. Ножка переднего регулятора наклона
13. Отверстия для крепления под
потолком
14. Паз замка Kensington
12
13
12
13
14
15. Вход композитного видео (гнездо RCA)
16. Вход S-video (4-штырьковый разъем
mini DIN)
17. Вход RS-232C (для обслуживания)
18. Вход HDMI (Мультимедиа-интерфейс
высокой четкости)
Поддержка полностью цифровых
источников видеосигнала, таких как
блоки приема сигнала, DVD-плееры,
цифровые ТВ (DTV) и прочее цифровое
аудио/видеооборудование.
19. Вход компонентного видео (гнезда RCA)
Поддержка источников видеосигнала DTV Y/P
B
/P
R
, DTV Y/C
B
/C
R
и DTV RGB.
20. Вход RGB/ HDTV (BNC)
Поддержка источников видеосигнала DTV Y/P
B
/P
R
, DTV Y/C
B
/C
R
и DTV RGB и сигнала с ПК.
16
19
20
15
17
18
