10 Важные правила безопасности

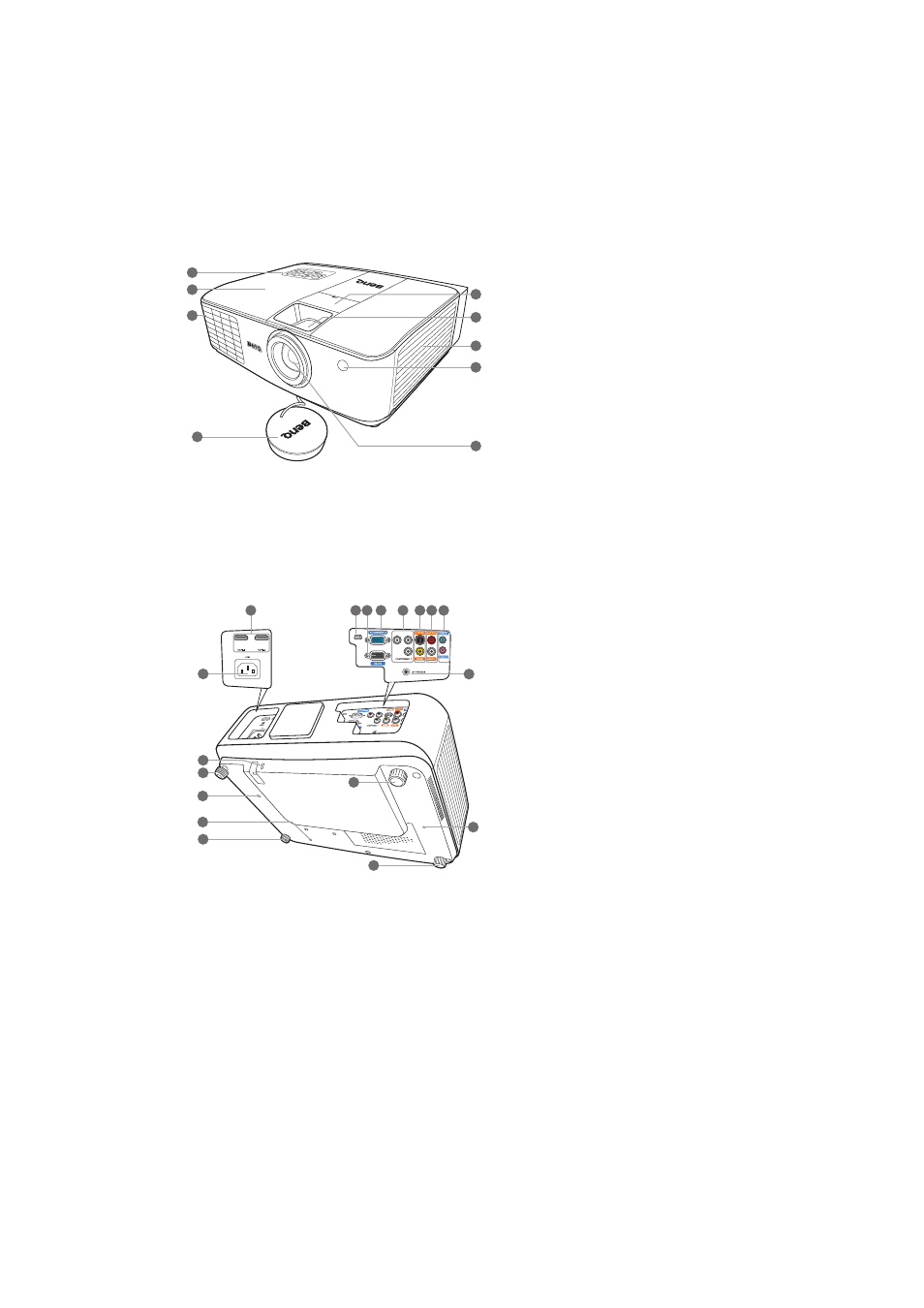

Внешний вид проектора
Вид спереди-сверху
1. Панель управления (см. "Панель
управления" на стр. 11 .)
2. Крышка лампы
3. Вентиляционная решетка
4. Крышка объектива
5. Крышка сдвига объектива
6. Кольцо фокусировки и регулятор
масштаба
7. Вентиляционная решетка
8. Передний инфракрасный датчик
9. Проекционный объектив
10.Разъемы HDMI
11. Порт mini USB
(для обслуживания)
12.Порт управления RS-232
Для подключения кабеля
управления от ПК или домашнего
кинотеатра.
13.Гнездо для сигналов RGB (ПК) или
компонентного видео (YPbPr/
YCbCr)
14.Входы Component Video (RCA)
с поддержкой видеосигналов
Y/P
B
/P
R
или Y/C
B
/C
R
.
15. Вход S-Video (4-конт. разъем mini DIN)
Вход композитного видео (RCA)
16.Аудиовходы (Л/П)
17.Аудиовход
Аудиовыход
18.Выход 12 В пост. тока
Для запуска внешних устройств,
например электрического экрана,
устройства управления
освещением и т. д. Для получения
инструкций по подключению этих
устройств обратитесь к
поставщику.
19.Разъем шнура питания
20.Паз замка Kensington
21.Регулируемые опоры
22.Отверстия для потолочного
монтажа
Вид сзади снизу
2
1
3
7
8
4
9
5
6
Подробнее см. стр. "Подключение
видеоаппаратуры" на стр. 19 .
11 13 12 14 15 16 17 10
18
22
19
20
21
22
22
21
21
21
