27
Использование проектора
Настройка проецируемого изображения

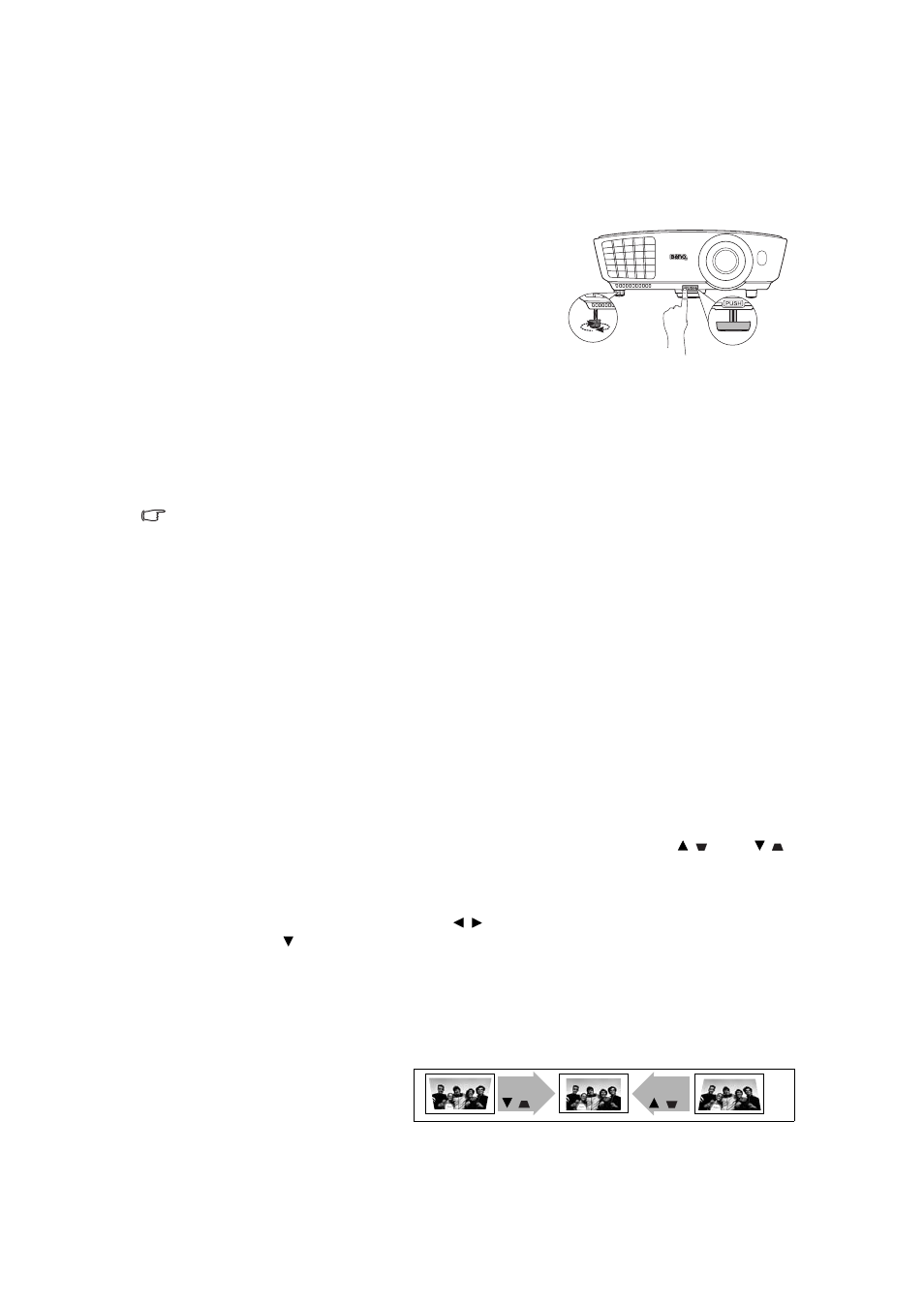

Регулировка угла проецирования
Проектор оснащен 1 быстро выдвигающейся
регулирующей ножкой и 1 задней регулирующей
ножкой. С помощью этих ножек осуществляется
регулировка линии проецирования по высоте и углу.
Для регулировки проектора:
1. Нажимая кнопку регулятора наклона, поднимайте
переднюю часть проектора. Добившись надлежащего положения изображения,
отпустите кнопку быстро выдвигающейся ножки, чтобы зафиксировать ножку в
соответствующем положении.
2. Для точной регулировки горизонтального угла проецирования используйте заднюю
регулирующую ножку.
Чтобы убрать ножку, нажмите кнопку быстро выдвигающейся ножки, удерживая поднятую
переднюю часть проектора, а затем медленно опустите проектор. Завинтите заднюю
регулирующую ножку в обратном направлении.
Если луч проектора направлен не перпендикулярно экрану, то изображение проецируется с
трапецеидальным искажением по вертикали. О коррекции этого искажения см.
искажения изображения" на стр. 27
.
Коррекция искажения изображения
Трапецеидальное искажение возникает, если луч проектора не перпендикулярен экрану;
при этом проецируемое изображение имеет форму трапеции и может выглядеть
следующим образом:
• Две стороны параллельны (левая и правая или верхняя и нижняя), но одна из них
заметно шире.
• Параллельные стороны отсутствуют.
Чтобы скорректировать форму изображения, выполните следующие действия.
1. Отрегулируйте угол проецирования. Переместите проектор так, чтобы он находился
напротив центра экрана, а центр объектива находился на уровне нижнего или верхнего
края экрана.
2. Если устранить искажение или расположить проектор как описано выше не удается,
нужно скорректировать изображение вручную.
• На пульте или проекторе
i. Нажмите одну из кнопок перемещения/коррекции трапеции (Вверх / , Вниз / )
для отображения страницы Трапецеидальность.
ii. Затем выполните действия, описанные в шаге
• Экранное меню
i. Нажмите MENU/EXIT и кнопками / выберите меню Дисплей.
ii. Кнопкой выберите Трапецеидальность и нажмите MODE/ENTER. Отобразится
страница коррекции трапецеидальности.
iii. Нажмите кнопку, значок трапеции на которой соответствует форме проецируемого
изображения. Нажимая эту или другие кнопки добейтесь нужной формы изображения.
Значения в нижней части страницы при нажатии кнопок изменяются. При достижении
максимального или минимального значения, форма изображения перестает
изменяться при нажатии кнопки. Дальнейшее изменение изображения в этом
направлении становится невозможным.
2
1
Нажмите
/
.
Нажмите
/
.
