Расположение проектора 15
Выбор размера проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом проектора
и экраном, настройки масштабирования и видеоформата.

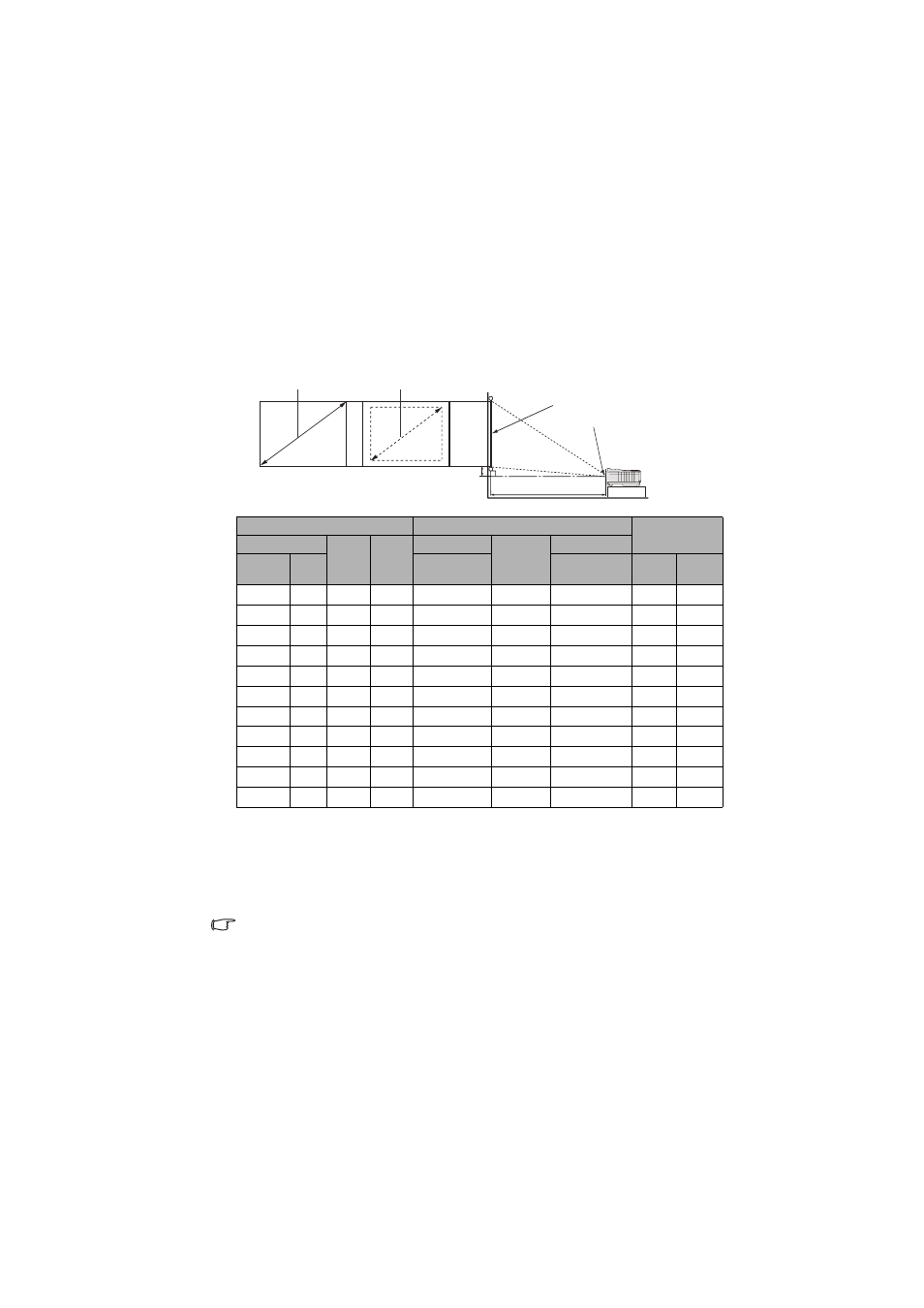

Размеры проецируемого изображения
Для расчета нужного положения центра объектива см. "Габаритные размеры" на стр. 71 .
Например, при использовании 120-дюймового экрана , рекомендованное расстояние
проецирование - 4457 мм, а вертикальное смещение 91 мм - 274 мм.
Если измеренное расстояние проецирования составляет 5.0 м (5000 мм) самое
близкое соответствие вы найдете в колонке таблицы "Расстояние до экрана (мм)"
и это будет 4457 мм или 5571 мм. Просмотрев этот ряд вы увидите, что требуется
экран 120'' (около 3.0 м) или 150'' (около 3.8 м).
В связи с различиями в применяемых оптических компонентах, возможно отклонение
указанных значений в пределах 3%.
В случае стационарной установки проектора BenQ рекомендует до окончательной
установки проектора физически измерить размер проецируемого изображения
и расстояние проектора после установки проектора на место, чтобы внести поправку
на оптические характеристики проектора. Это позволит определить точное
расположение проектора, являющееся оптимальным для выбранного места установки.
Размер экрана Расстояние до экрана (мм)
Вертикальное
смещение (мм) Диагональ
Ш
(мм)
В
(мм)
Мин. Длина
Среднее
Макс. длина
дюймы мм
(макс.
увеличение)
(мин.
увеличение)
(мин.) (макс.)
40 1016 813 610 1143 1486 1829 30 91
50 1270 1016 762 1429 1857 2286 38 114
60 1524 1219 914 1714 2229 2743 46 137
80 2032 1626 1219 2286 2971 3657 61 183
100 2540 2032 1524 2857 3714 4571 76 229
120 3048 2438 1829 3429 4457 5486 91 274
150 3810 3048 2286 4286 5571 6857 114 343
200 5080 4064 3048 5714 7429 9143 152 457
220 5588 4470 3353 6286 8171 10057 168 503
250 6350 5080 3810 7143 9286 11429 191 572
300 7620 6096 4572 8571 11143 13714 229 686
Максимальное увеличение Минимальное увеличение
Расстояние проецирования
Центр линз
Экран
Вертикальное смещение
