Введение 9

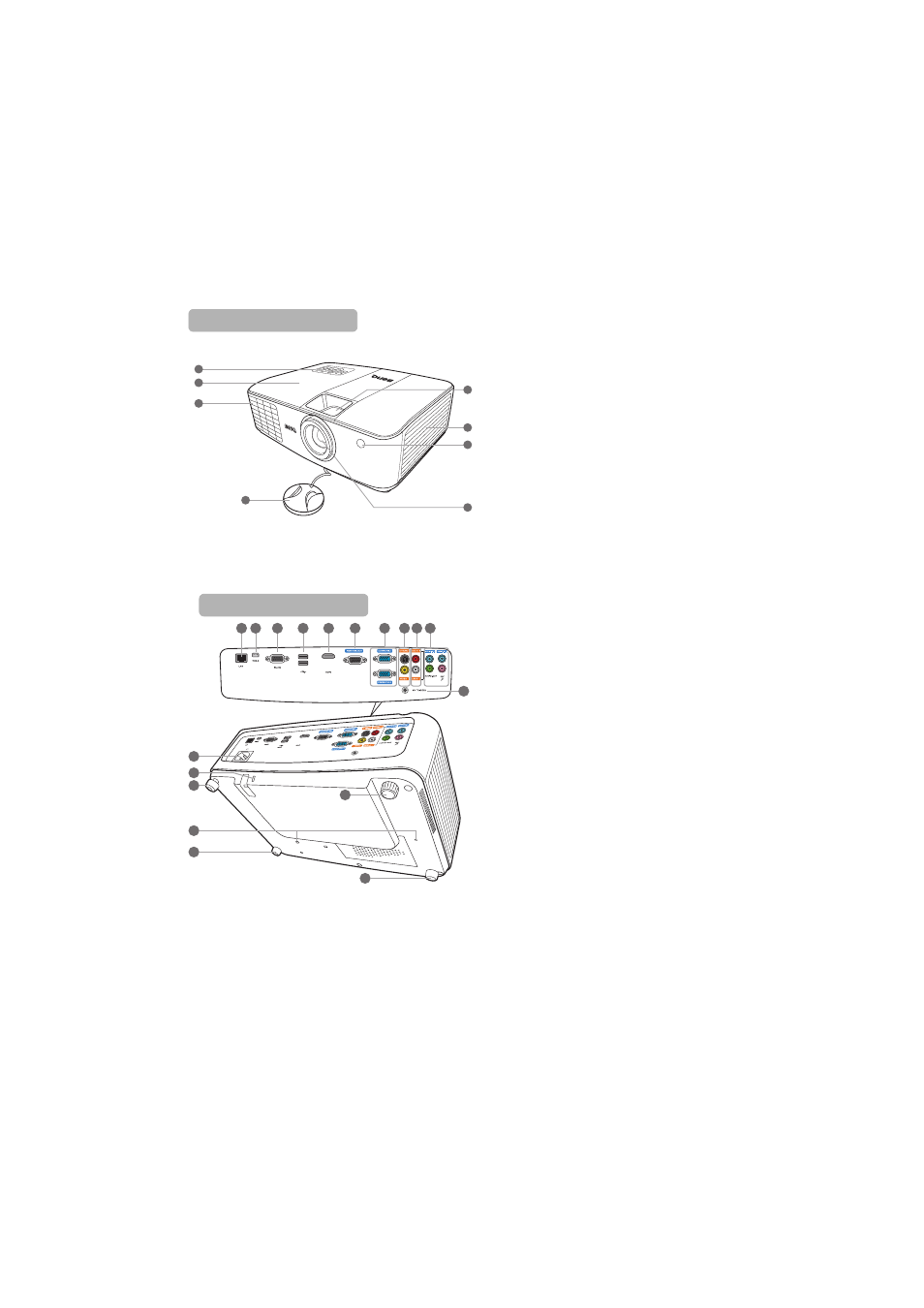

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см.
"Элементы
управления и функции" на стр. 10 )
2. Крышка лампы
3. Вентиляционное отверстие
(выпуск нагретого воздуха)
4. Крышка объектива
5. Регулятор фокуса и масштаба
6. Вентиляционное отверстие (впуск
охлаждающего воздуха)
7. Передний инфракрасный датчик ДУ
8. Проекционный объектив
9. Разъем питания перем. тока
10. Разъем для замка Kensington
(защита от кражи)
11. Задняя ножка регулятора наклона
12. Отверстия для потолочного монтажа
13. Ножка переднего регулятора
наклона
14. Вход сети LAN RJ45
15. Порт USB Mini-B
16. Гнездо RS232
17. Гнезда USB тип A
18. Входной разъем HDMI
19. Гнездо выходного сигнала RGB
20. Разъем для входного сигнала RGB
(ПК)/компонентного видео
(YPbPr/YCbCr)
21. Входное гнездо S-Video
Гнездо видеовхода
22. Входные разъемы аудио (Л/П)
23. Гнездо аудиовхода
Гнездо аудиовыхода
Гнездо микрофона
24. Выход постоянного тока 12 В
Используется для подключения
таких внешних устройств, как,
например, электрический экран или
устройства управления освещением
и т. д. За инструкциями по
подключению этих устройств
обратитесь к поставщику.
Вид спереди/сверху
2
1
3
6
7
4
8
5
9
14 15 16 18 19 20 21 17
10
11
13
12
11
13
22 23
24
Вид снизу/сбоку
