Baldor Втулоки натяжных валков DODGE - Инструкция

1
Методы монтажа могут оказать значительное влияние на срок службы
втулки натяжного валка. Необходимо строго соблюдать данную методику
в целях предотвращения перегружения подшипников втулок натяжных
валков.
Втулка TAPER-LOCK®
1. Надвиньте шкив на втулку натяжного валка и затяните вручную
крепежные винты втулки TAPER-LOCK. НЕ затягивайте данные
винты полностью на данном этапе.
2. Установите описанный выше узел на монтажную скобу и
зафиксируйте стопорной гайкой.
3. Удерживайте крепежный болт в неподвижном состоянии для
предотвращения проворачивания и затяните стопорную гайку
натяжного валка, см. рис. 1.
Шкив, зубчатое колесо
и пр.
Стопорная гайка
натяжного валка
(провернуть)
Типовые монтажные
установочные винты
в 2 местах
Головка
крепежного болта
(удерживать для
предотвращения
проворачивания)
Втулка натяжного валка
(зажимной конус)
Монтажная
скоба

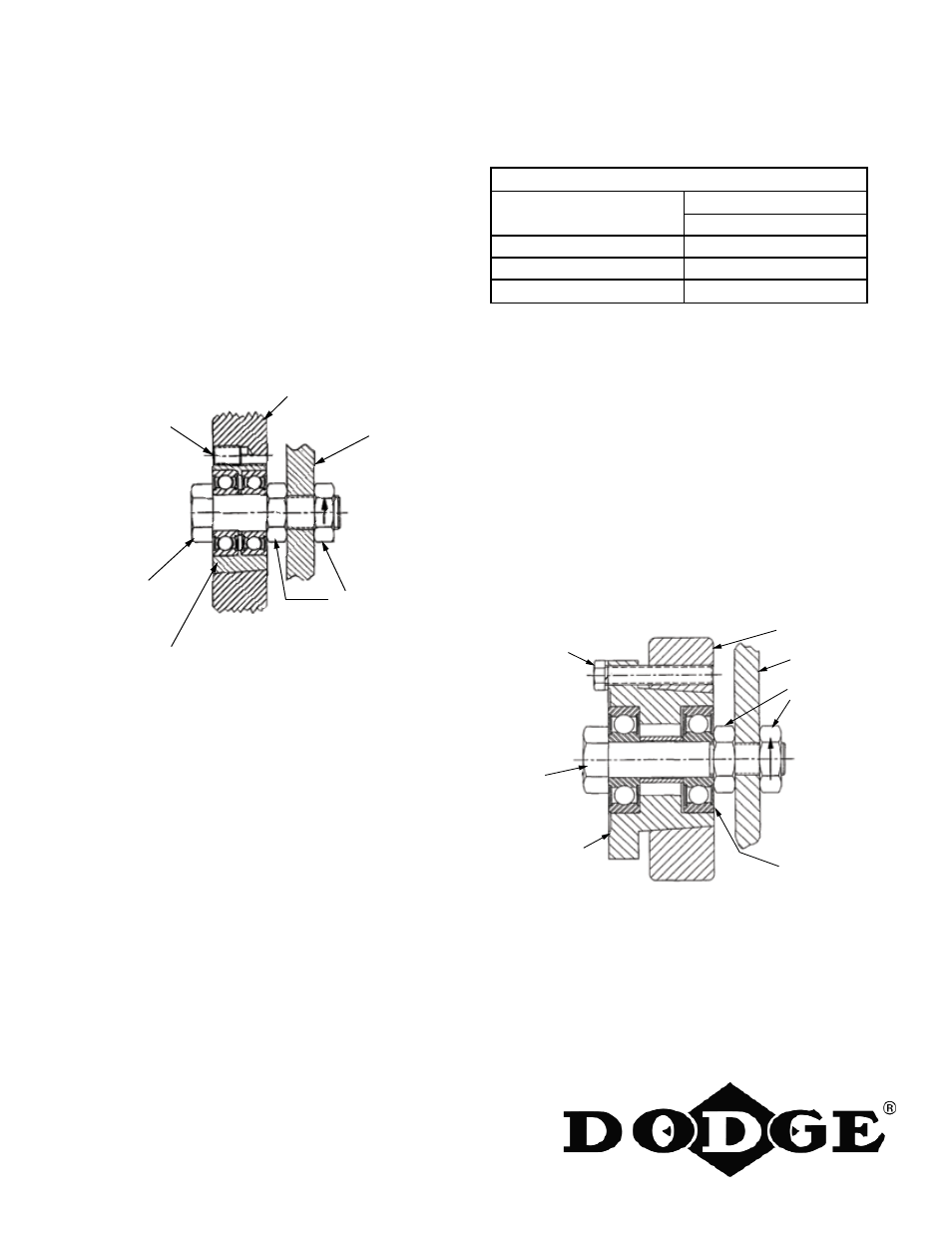

Рис. 1. Стандартный метод сборки
втулки TAPERLOCK
При невозможности использования стандартного метода
используйте вариант, описанный ниже. Разместите пружинную
шайбу между стопорной гайкой и скобой, см. рис. Удерживайте
стопорную гайку и затяните крепежный болт с макс. усилием
54 Нм/фут.
ПРИМЕЧАНИЕ: Крутящий момент вала для описанного варианта
сборки узла втулки должно составлять 40 фунтов-силы/фут. НЕ
ПЕРЕТЯГИВАЙТЕ резьбовые соединения.
ВНИМАНИЕ: В связи с опасностью для людей или имущества аварий,
вызванных некорректным использованием изделий, необходимо
придерживаться указанных ниже методов эксплуатации. Изделия
должны использоваться в соответствии с технической информацией,
приведенной в каталоге. Необходимо использовать надлежащие
процедуры установки, техобслуживания и эксплуатации.
Необходимо следовать инструкциям, содержащимся в руководствах.
Должны проводиться осмотры, необходимые для обеспечения
безопасной эксплуатации в существующих условиях работы.
Должны быть обеспечены надлежащие ограждения и другие
соответствующие средства безопасности, которые могут оказаться
целесообразными или рекомендуются нормами безопасности, не
которые не поставляются компанией Baldor Electric и не входят в
сферу ее ответственности. Настоящее устройство и относящееся
к ней оборудование должны устанавливаться и обслуживаться
квалифицированным персоналом, который знаком с конструкцией
и работой всего оборудования системы и сопряженными с ней
потенциальными опасностями. Если существует опасность для
людей или имущества, за выходным валом редуктора должно
быть установлено удерживающее приспособление, являющееся
неотъемлемой составной частью приводимого оборудования.
Руководство по эксплуатации втулок натяжных валков DODGE®
Внимательно ознакомьтесь с данными указаниями перед началом работ по монтажу или эксплуатации.
4. Затяните крепежные винты втулки для полной фиксации втулки
натяжного валка на шкиве или зубчатом колесе, см. таблицу 1.
Таблица 1. Значения крутящего усилия для затягивания крепежных винтов втулки Taper-Lock
Размер
Крутящее усилие
Нм
1610 19,77
2012 31,63
2517 48,58
5. Проверните узел вручную для проверки свободного хода.
ПРИМЕЧАНИЕ: При использовании резьбовой крепежной скобы
натяжного валка следует ПОЛНОСТЬЮ установить втулку на
шкив/зубчатое колесо согласно указаниям стандартного метода,
описанного в руководстве по монтажу втулок TAPER-LOCK, см. веб-
сайт www.baldor.com. Прикрутите данный узел к консоли скобы с
усилием 54 Нм и зафиксируйте затягиванием установочных винтов
консоли.
Втулка QD
1. Надвиньте шкив на втулку натяжного валка и затяните вручную
три (3) удерживающих болта втулки. НЕ затягивайте полностью
удерживающие болты втулки на данном этапе.
2. Установите описанный выше узел на монтажную скобу и
зафиксируйте стопорной гайкой натяжного валка.
3. Удерживайте крепежный болт в неподвижном состоянии для
предотвращения проворачивания и затяните стопорную гайку
натяжного валка, см. рис. 2.
Подшипник натяжного
валка на стороне втулки
с уменьшенной
конусностью может
проворачиваться до
затягивания крепежных
болтов втулки согласно
указаниям шага 4
методики монтажа.
Стопорная гайка
натяжного валка
(провернуть)
Шкив
Типовые стопорные
болты втулки
в 3 местах
Головка болта
(удерживать для
предотвращения
проворачивания)
Втулка
натяжного
валка (QD)
Монтажная
скоба
Рис. 2. Стандартный метод сборки втулки QD
Если из-за пространственных ограничений болт должен
проворачиваться, а стопорная гайка - удерживаться, необходимо
разместить пружинную шайбу между монтажной скобой и
стопорной гайкой, см. рис. 3.
ПРИМЕЧАНИЕ: Крутящее усилие при монтаже должно
составлять 40 фунтов-силы/фут. НЕ ПЕРЕТЯГИВАЙТЕ резьбовые
соединения.
