Baldor Натяжные рамы конвейера LD И HD - Инструкция

1

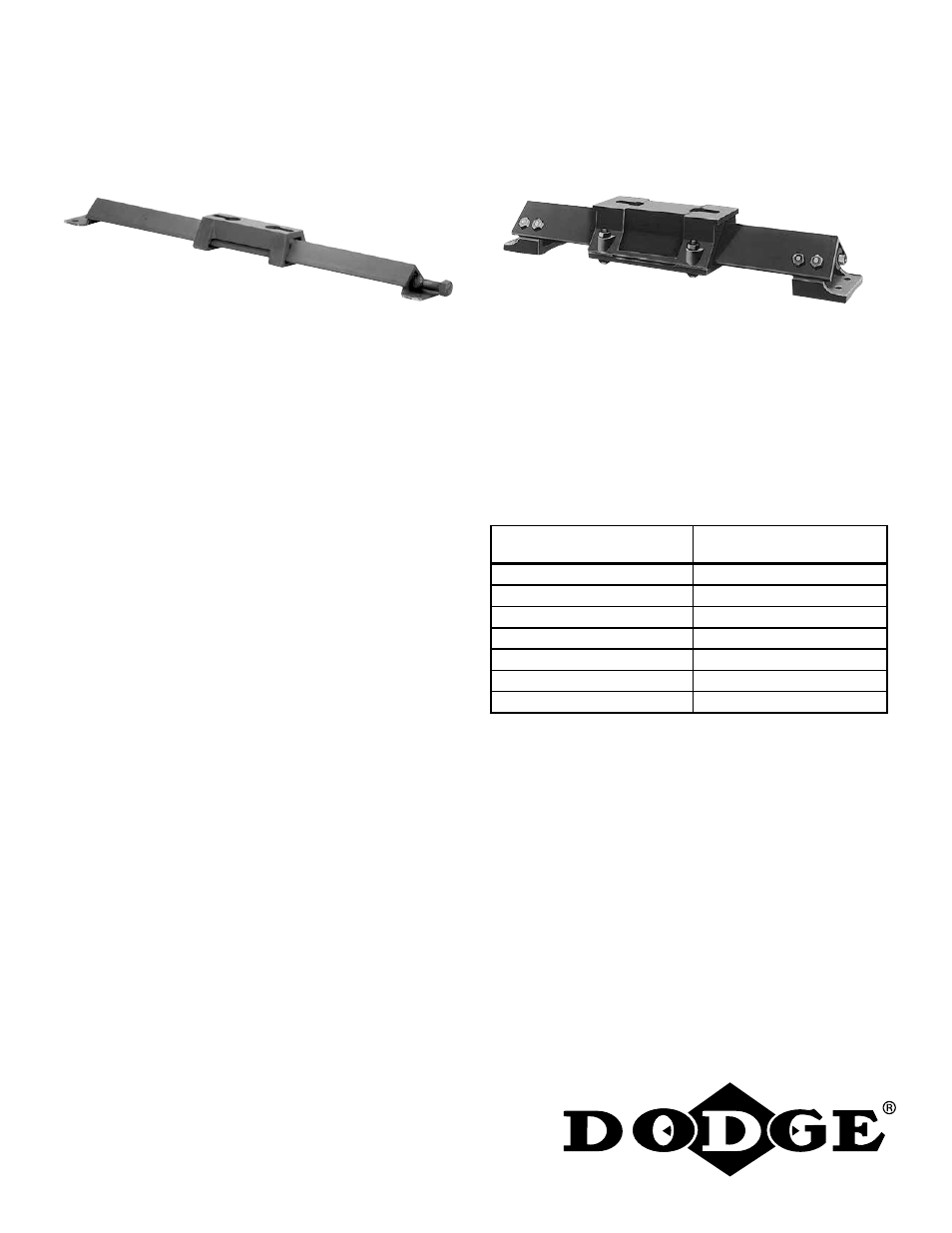

НАТЯЖНОЕ УСТРОЙСТВО LD
1. Убедитесь в том, что натяжное устройство подходит для
требуемого подшипника.
2. Закрепите болтовым соединением натяжное устройство
к опорной конструкции при помощи болтов с требуемыми
характеристиками и, при крайне высоком нагружении,
приварите упорную штангу к опорной конструкции в
направлении приложения нагрузки.
3. В случае использования двух натяжных устройств для
опоры вала, убедитесь в параллельности углов установки
натяжных устройств с целью предотвращения изгибания и
создания предварительного натяга на подшипник.
4. Закрепите подшипник согласно указаниям руководства по
эксплуатации подшипника.
5. Затяните крепежные болты с рекомендованными
крутящими усилиями, см. таблицы.
6. При натяжении ленты конвейерной системы убедитесь в
совместном перемещении двух натяжных устройств.
Примечание: Натяжные устройства LD приварены друг к
другу и заменяются в виде блока.
ПРЕДУПРЕЖДЕНИЕ: В связи с опасностью для людей
или имущества аварий, вызванных некорректным
использованием изделий необходимо придерживаться
указанных ниже методов эксплуатации. Изделия
должны использоваться в соответствии с технической
информацией, приведенной в каталоге. Необходимо
использовать надлежащие процедуры установки,
техобслуживания и эксплуатации. Необходимо следовать
инструкциям, содержащимся в руководствах. Должны
проводиться осмотры, необходимые для обеспечения
безопасной эксплуатации в существующих условиях
работы. Должны быть установлены надлежащие
ограждения и другие соответствующие защитные
средства, являющиеся целесообразными или
рекомендуемыми нормативами по технике безопасности,
которые не поставляются компанией Baldor Electric
и не входят в сферу ее ответственности. Настоящее
устройство и относящееся к ней оборудование должны
устанавливаться и обслуживаться квалифицированным
персоналом, который знаком с конструкцией и работой
всего оборудования системы и сопряженными с ней
потенциальными опасностями. При наличии опасности
для людей или имущества, за выходным валом редуктора
конструкцией установки должно быть предусмотрено
замково-стопорное устройство.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
НАТЯЖНЫХ РАМ КОНВЕЙЕРА LD И HD
Внимательно ознакомьтесь с данными указаниями перед началом работ по монтажу или эксплуатации.
НАТЯЖНОЕ УСТРОЙСТВО HD
Для предотвращения избыточных непрямолинейных нагрузок
на подшипники регулировочные винты на обоих натяжных
устройствах должны поворачиваться одновременно.
Крепежный болт подшипника
Рекомендации по крутящим усилиям
Диаметр болта
Крутящее усилие,
Н.м.
3/8-16 27
1/2-13 68
5/8-11 136
3/4-10 237
7/8-9 230
1-8 339
1-1/8–7 475
