AvMap - 5
Farmnavigator

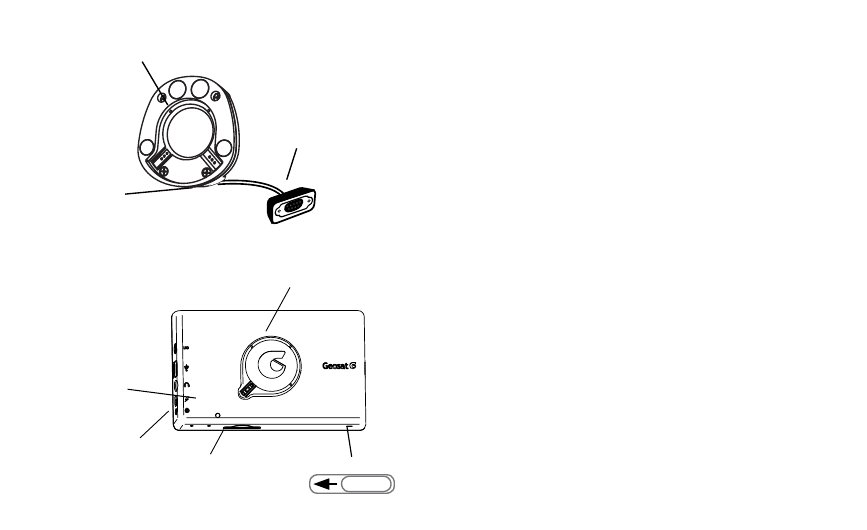

Слот карты памяти SD
Место для
магнитного крепежа
Мастер выключатель питания
Сброс
Датчик
автоматического
управления
яркостью экрана
Разъем
питания от
12 в
Магнитный
крепеж
Разъем подключения
внешней GPS антенны
1.3 Монтаж
1. Присоедините магнитный крепеж к держателю с
присоской.
2. Прикрепите держатель с присоской к лобовому
стеклу Вашего транспортного средства. Пожалуйста
убедитесь, что лобовое стекло не жирное и смочите
резиновую присоску для улучшения прилипания.
3. Подключите кабель питания 12 в к магнитному
крепежу, и затем к прикуривателю Вашего
транспортного средства.
4. Подключите кабель внешней GPS антенны к
9-ти штырьковому разъему магнитного крепежа и
закрепите разъемы с помощью винтов.
5. Установите антенну на корпусе Вашего транспортного
средства над рулевым валом. Если корпус Вашего
транспортного средства немагнитный (например
пластик или алюминий), Вы можете закрепить
металлическую пластину например на клей.
