AvMap EKP V - Инструкция (Страница 8)

АВИАЦИОННЫЙ НАВИГАТОР AvMap EKPV
8 - руководство пользователя
АВИАЦИОННЫЙ НАВИГАТОР AvMap EKPV
руководство пользователя - 9
MAP – выход на карту
ESC – выход из диалога, страницы
меню или подменю
GOTO – навигация на выбранный
объект
FP – открывает страницу планов
полета
CYCLE – переключение между
различными настройками карты
MODE – быстрый доступ к настройке
слоев карты и окон на карте
PWR – включение/выключение
устройства и управление яркостью
экрана
ДЖОЙСТИК – используется для
просмотра карты, передвижения по
меню и как кнопка ввод
КОЛЕСО – используется для изменения
масштаба карты и для передвижения
по меню
II. Экраны EKP V
Программа EKP V имеет два основных
экрана: карта и главное меню.
Доступ в экран карты осуществляется
нажатием кнопки MAP. Может быть
выбрана одна из трёх настроек
ориентации карты: на север, по курсу и
по участку плана полета.
Экран меню содержит несколько
страниц с данными и настройками.
Операции в режиме карты
Для передвижения курсора используйте
джойстик. Нажатие на джойстик
открывает меню курсора.
Колесо управления позволяет изменять
масштаб карты.
Операции в режиме меню
Список страниц главного меню
расположен вверху экрана. Каждая
страница содержит различные
компоненты. Для перехода в страницу
меню, используйте движение джойстика
вниз. Для возврата к списку страниц
главного меню используйте движение
джойстика влево или кнопку ESC.
Для перемещения по странице меню
используйте джойстик или колесо
управления. Для выбора пункта –
нажатие на джойстик.

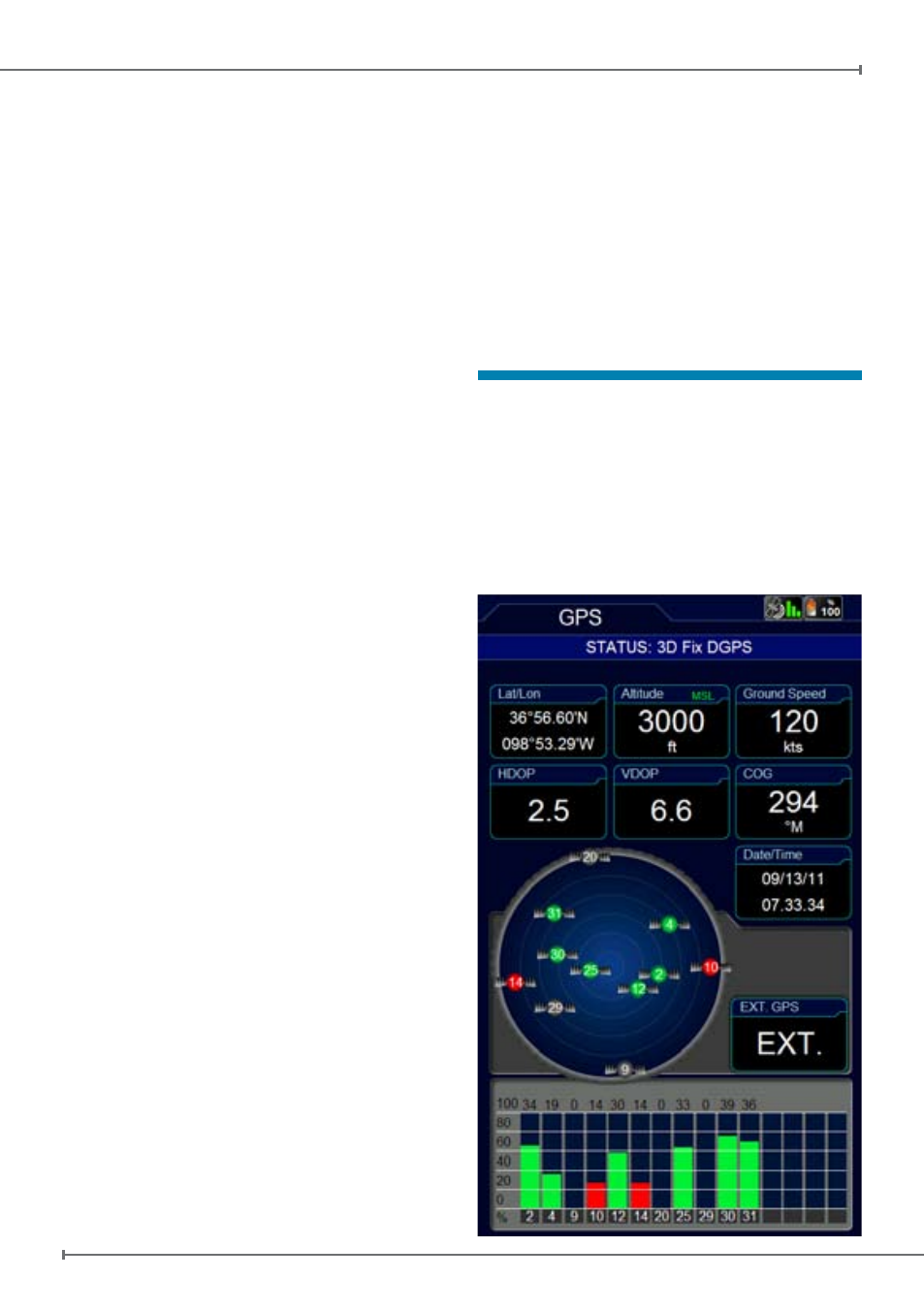

4. Экран GPS
Для улучшения приема сигнала GPS
рекомендуется выдвинуть антенну
и держать ее в горизонтальном
положении в направлении прямой
видимости неба.
Состояние GPS отображается на
