Краткое руководство по установке
КВМ-коммутатор
Цифровой КВМ-коммутатор 2x1x16
Приведенные ниже инструкции помогут
подключить КВМ-коммутатор.
Для получения дополнительной информации
обратитесь в центр технической поддержки
компании APC.
Информацию о доступе к центру технической поддержки компании APC см. по адресу www.apc.com
©2008 APC Corporation. Все права защищены.
Подключение КВМ-коммутатора
(продолжение)

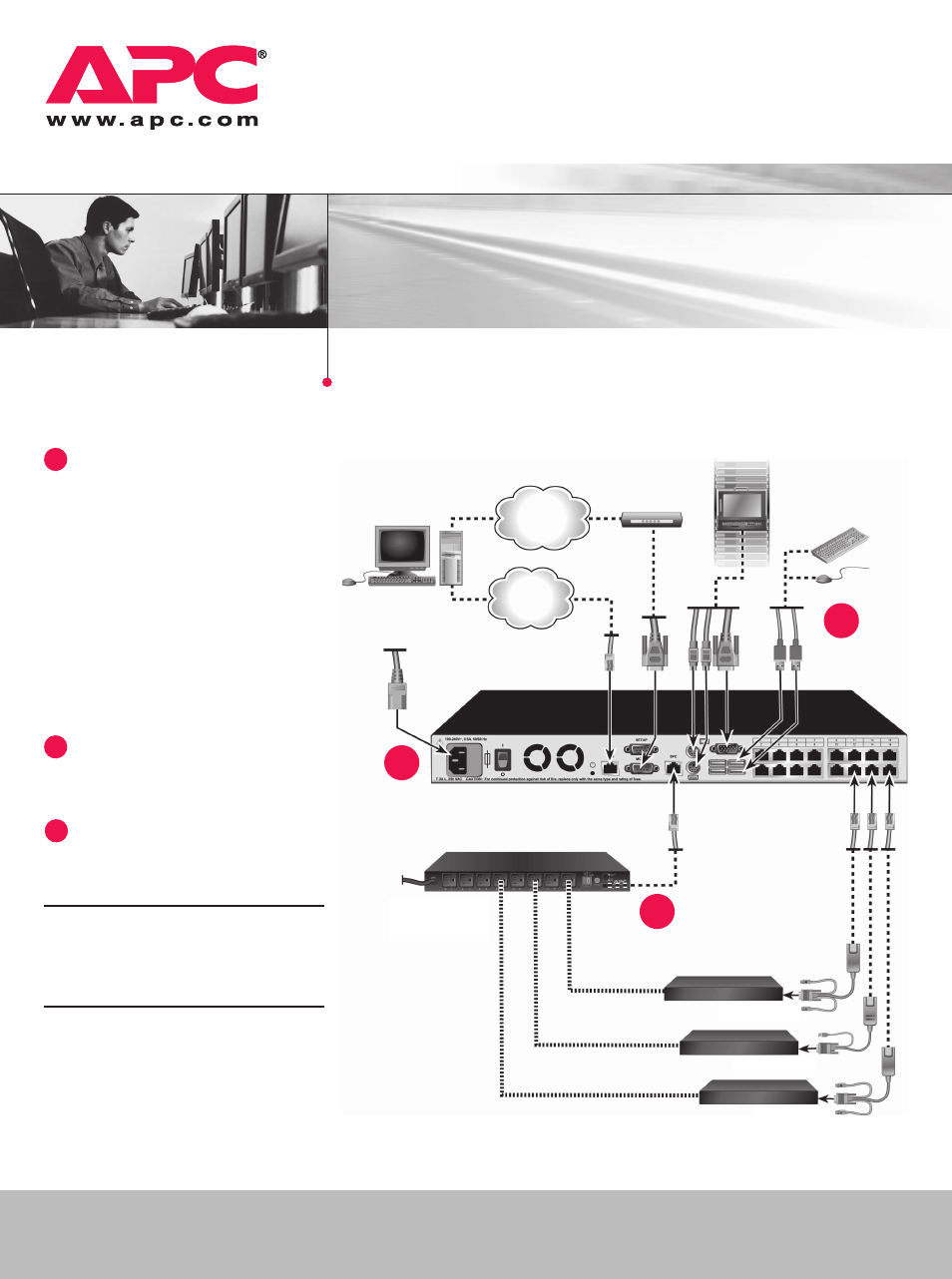

7 Подключение КВМ-коммутатора и целевых
устройств к блоку распределения питания
(необязательно)
Используйте кабель RJ-45/RJ-12, предназначенный для
подключения КВМ-коммутатора APC к блоку распре-
деления питания APC Switched Rack Power Distribution
Unit (PDU). Подключите один конец кабеля с разъемом
RJ-45 к порту PDU на КВМ-коммутаторе, а другой
конец кабеля — к последовательному порту RJ-12 на
блоке распределения питания APC Switched Rack PDU.
Подключите шнуры питания целевых устройств к
разъемам блока распределения питания. Подключите
блок распределения питания к соответствующей
защищенной розетке сети переменного тока.
8 Включение целевых устройств
и коммутатора
Включите все целевые устройства, после чего
включите КВМ-коммутатор.
Подключение локального виртуального
носителя (необязательно)
Подключите виртуальные устройства хранения данных
к любому из пяти портов USB КВМ-коммутатора.
ПРИМЕЧАНИЕ. Чтобы открыть виртуальный медиа-
сеанс с сервером, сначала необходимо подключить
сервер к коммутатору с помощью совместимого с
виртуальным носителем серверного модуля (AP5634).
Дополнительная информация
Дополнительную информацию о подключении КВМ-
коммутатора, настройке программного обеспечения
и безопасности см. во входящем в комплект
поставки коммутатора руководстве по установке
и эксплуатации. Для загрузки последних обновлений
программного обеспечения и микропрограммы КВМ-
коммутатора посетите веб-сайт www.apc.com.
9
Блок
распределения
питания
Сервер
Сервер
Сервер
9
8
КВМ-коммутатор
7
Сеть
Ethernet
Телефонная
сеть
Модем
Стойка с ЖК-монитором
