Установка модуля EcoBreeze
Опустите выдвигающийся вниз отсек
1. Откройте правую нижнюю дверцу модуля.

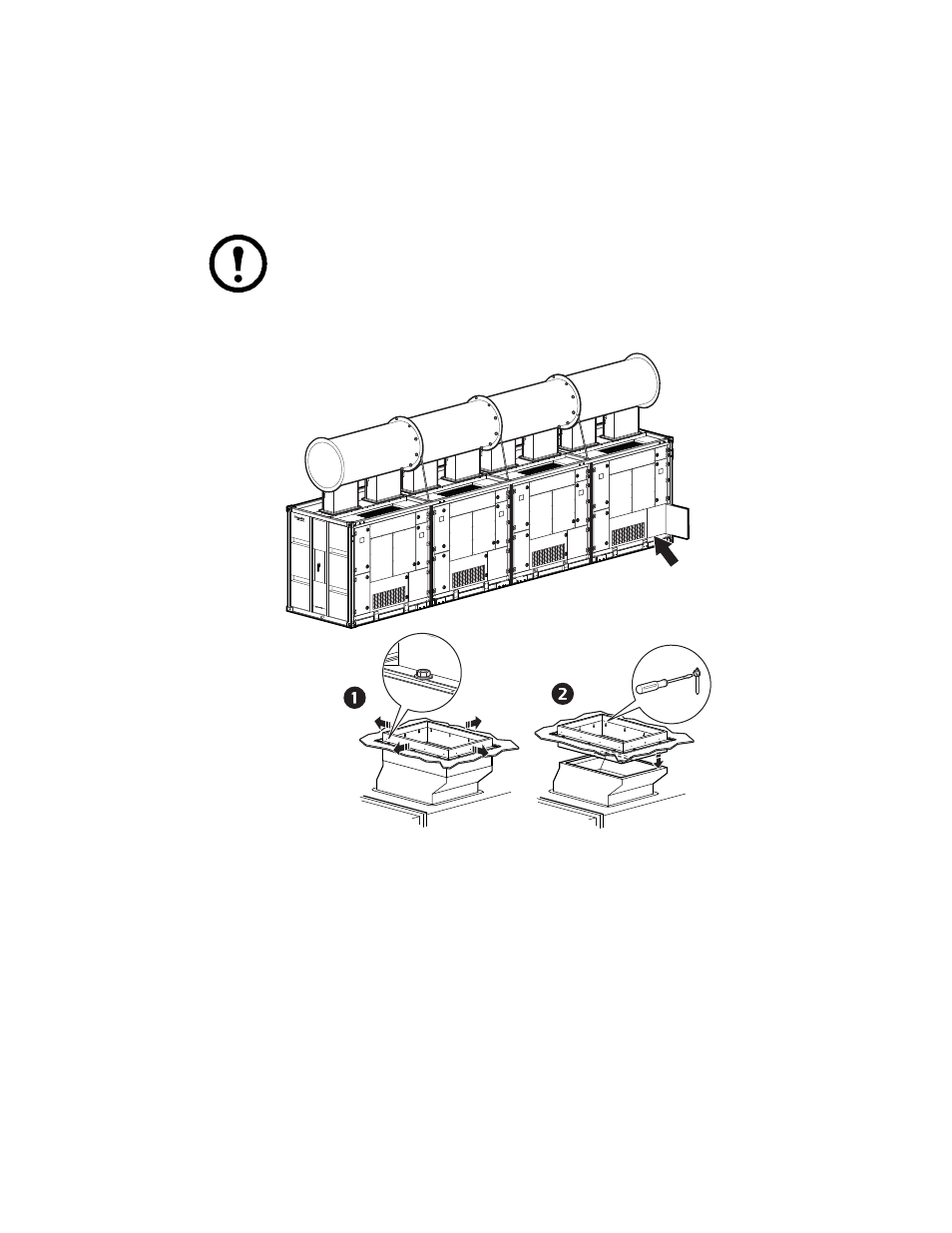

2. Ослабьте горизонтальный 1 и вертикальный 2 регулировочные винты, фиксирующие
выдвигающийся вниз отсек для подачи воздуха в модуль.
3. Опустите и отрегулируйте выдвигающийся вниз отсек, прижав неопреновую прокладку к
отверстию подводящего короба.
Примечание. Вертикальная и горизонтальная регулировка выдвигающегося
отсека предназначена для его выравнивания относительно отверстия
подводящего короба.
4. Затяните регулировочные винты.
5. Достаньте уплотнительную ленту из металлической фольги и изоляционные полосы,
поставляемые вместе с разобранными деталями.
6. Наложите уплотнительную ленту из металлической фольги на все швы выдвигающегося
вниз отсека и короба.
7. Снимите защитный слой с изоляции и наложите изоляцию вокруг каналов подачи воздуха.
8. Выдвиньте амортизатор на канале подачи воздуха и закрепите его на месте с помощью
шплинта 1/4 x 3 дюйма.
