Сетевой монтажный шкаф NetShelter SX — распаковка, установка и сборка
18

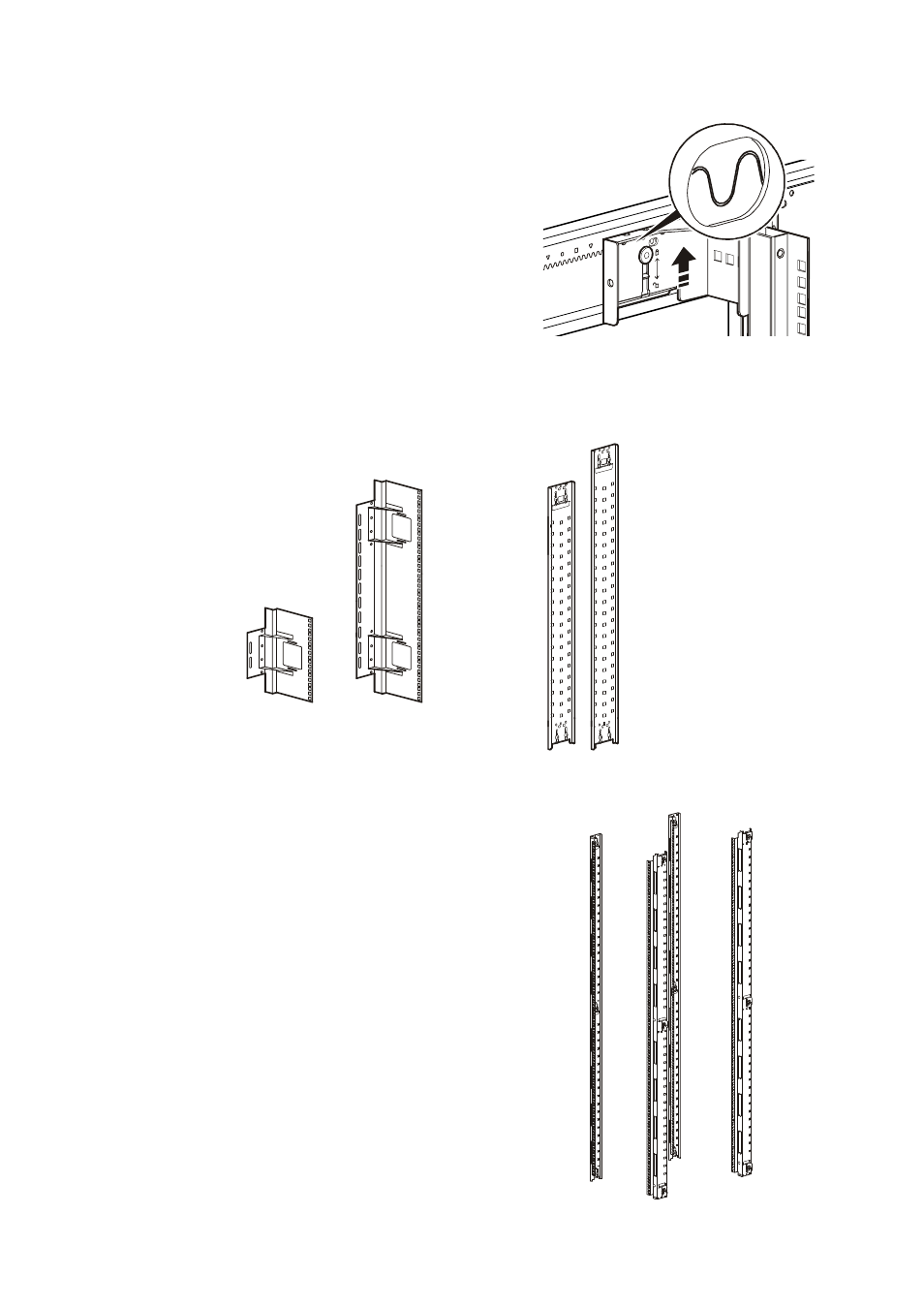

4. Если вертикальный монтажный фланец находится
в правильном положении, задвигайте каждый
болт вверх, пока выступы на консоли не будут
полностью совмещены с выступами на боковой
распорке, и затяните болт.
Установочные приспособления
Для установки оборудования, глубина монтажа которого отличается от глубины монтажа остального
установленного в шкафе оборудования, используйте подходящий комплект глубоких направляющих балок
(APC Recessed Rail Kit). AR7508 для 42 U и AR7578 для 48 U, монтажных шкафов шириной 750 мм.
Запасной комплект балок (AR7510) доступен для
монтажных шкафов AR3140. Он предоставляет место
для 23 единиц оборудования для монтажа в стойку
в 750-мм монтажных шкафах 42 U.
750-мм вертикальная монтажная балка
750-мм вертикальный
монтажный фланец
6 U
15 U
42 U
48 U
