Установка проходных изоляционных вставок KoldLok для фальшпола
4
Установка
Встраиваемая проходная изоляционная вставка
KoldLok — AR7720
Внимание. Не затягивайте винты слишком сильно.
Требования к резанию плиток см. в разделе «Резка плиток фальшпола» на стр. 3.

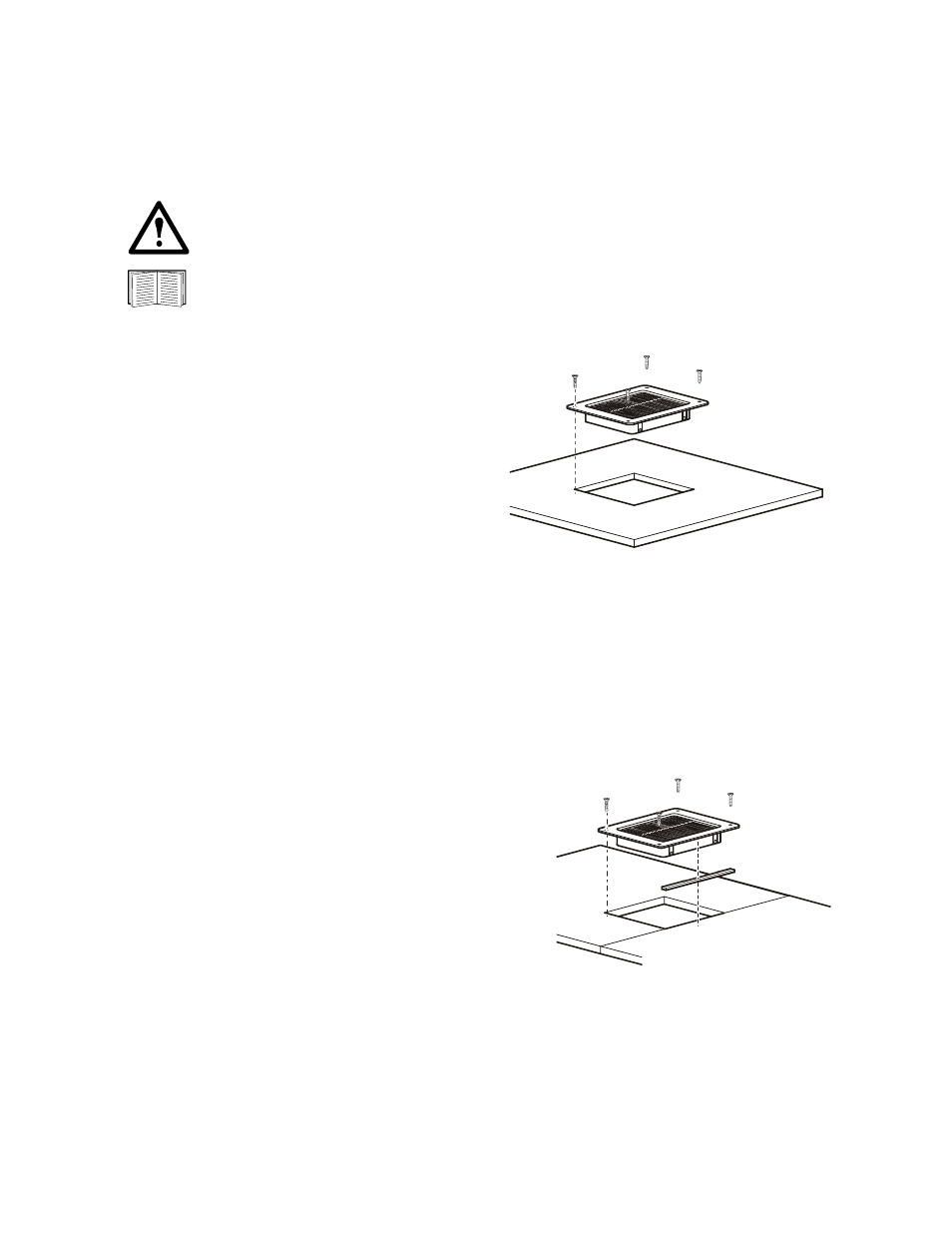

Установка внутрь плитки
1. Определите требования к размерам прорези на
напольной плитке и воспользуйтесь шаблоном
прорези
для создания необходимых прорезей.
Удалите все неровности, образовавшиеся при
резании напольной плитки, с помощью метал-
лического напильника (не входит в комплект).
При установке встраиваемой проходной
изоляционной вставки KoldLok закрывать
неровные края прорези не нужно.
2. Проверьте, подходит ли изоляционная вставка
к отверстию, установив фланец заподлицо
с верхней поверхностью напольной плитки.
Убедитесь, что вставка не заклинивается и устанавливается в отверстие без перекосов.
3. Установив вставку в напольную плитку, закрепите ее с помощью самонарезающих
винтов № 8
.
Установка на краю плитки — длинный край изоляционной вставки
Из-за отсутствия фланца плитки опорного настила при установке вставки на краю плитки открытую часть
выреза необходимо закрыть вспененной вкладкой для предотвращения утечки воздуха. Если напольная
плитка резалась с краю, то есть вырез получился открытым с одной стороны, то при установке вставки
необходимо поместить в углубление на ее нижней стороне входящую в комплект вспененную полоску.
1. Определите требования к размерам прорези на
напольной плитке и воспользуйтесь шаблоном
прорези
для создания необходимых прорезей.
Удалите все неровности, образовавшиеся при
резании напольной плитки. При установке встраи-
ваемой проходной изоляционной вставки KoldLok
закрывать неровные края прорези не нужно.
2. Растяните вспененную полоску
, чтобы заполнить
углубление размером 228 мм (9 дюймов) на нижней
части изоляционной вставки.
3. Проверьте, подходит ли изоляционная вставка
к отверстию, установив фланец поверх напольной
плитки. Убедитесь, что вставка не заклинивается и устанавливается в отверстие
без перекосов.
4. Установив вставку в напольную плитку, закрепите ее с помощью самонарезающих винтов № 8
.
Установка на краю плитки — короткий край изоляционной вставки
Встраиваемые проходные изоляционные вставки KoldLok можно устанавливать таким образом,
чтобы их короткий край шел вдоль края напольной плитки. Вырежьте в напольной плитке отверстие
размером 257 x 171 мм (10,13 x 6,75 дюйма) с помощью прилагаемого шаблона прорези
.
Выполните описанные выше процедуры по очистке и соединению.
