Монтажный шкаф NetShelter WX. Распаковка, установка и сборка
14
Установка оборудования
Для получения конкретной информации о монтаже оборудования в шкаф см.
инструкции по установке, прилагаемые к оборудованию. В ИБП компании APC не
используются комплекты для салазок, поэтому ИБП следует устанавливать внизу
монтажного шкафа. ИБП будут размещаться на нижних поперечных балках
NetShelter WX.

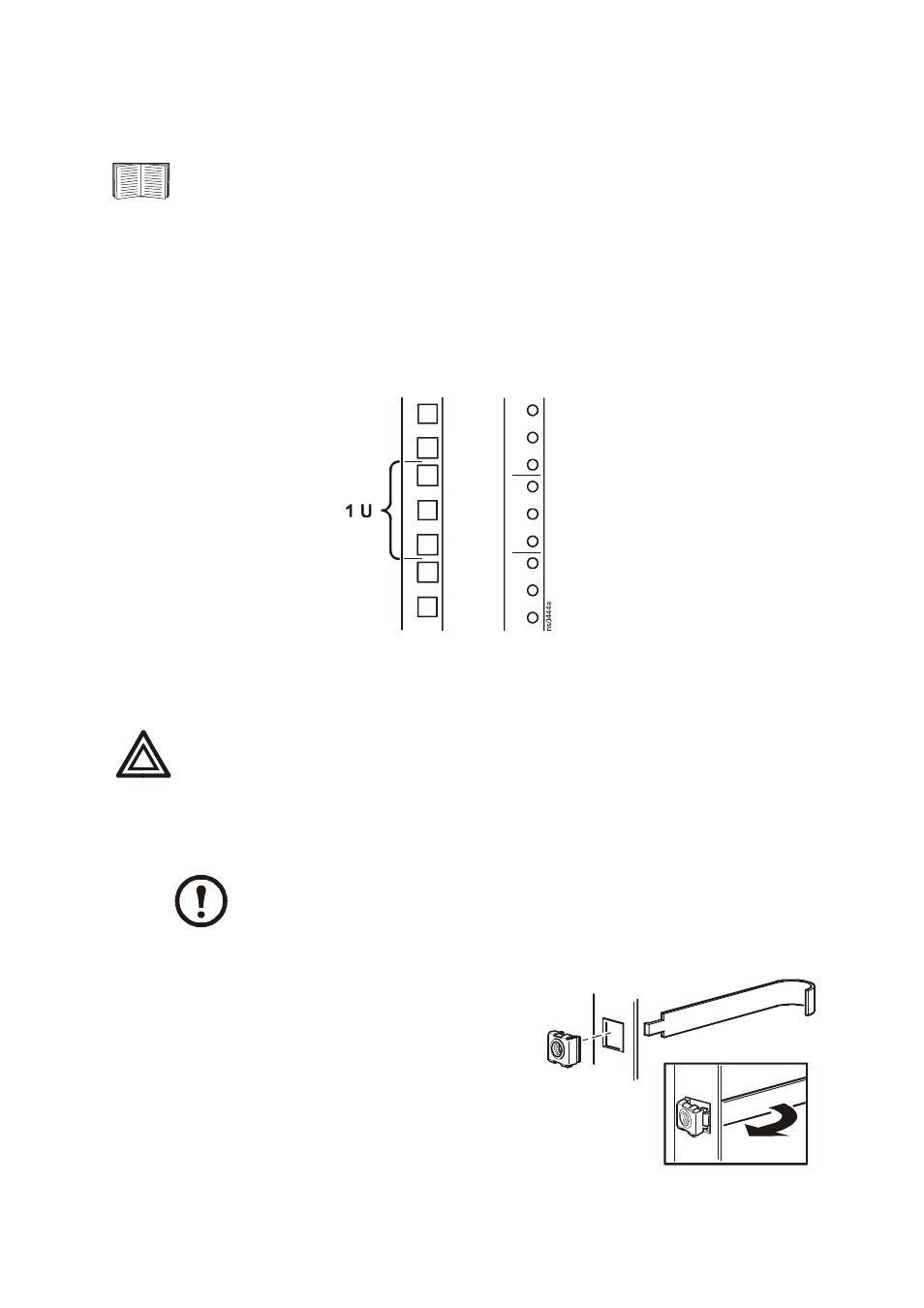

Определение одного U-пространства
Для установки большинства оборудования необходимо определить верхнюю и нижнюю границы
U-пространства по маркировке на вертикальных стойках. Данный монтажный шкаф имеет
квадратные отверстия для использования гаек в обоймах и отверстия № 12-24 с резьбой для
винтов. Для гаек в обоймах и резьбовых отверстий более узкий промежуток вверху и внизу
каждого из наборов из трех монтажных отверстий указывает верх и низ U-пространства.
Установка гаек в обойме
Компания APC предлагает набор гаек в обоймах (AR8100) для использования с квадратными
отверстиями.
Установите гайки в обоймах горизонтально, чтобы дужки вошли в зацепление с
боковыми сторонами квадратного отверстия. НЕ устанавливайте гайки в обоймах
вертикально, чтобы дужки вошли в зацепление с верхней и нижней сторонами
квадратного отверстия.
1. Вставьте гайку в обойме в квадратное отверстие, зацепив одну дужку узла гайки за
дальнюю сторону отверстия.
Устанавливайте гайки в обоймах на внутренней стороне опорных балок.
2. Установите инструмент для установки
монтажных гаек (прилагается) на другое ушко
гайки и потяните, чтобы гайка встала на место со
щелчком.
Снятие гаек в обойме
1. Отверните все установленные болты.
2. Обхватите монтажную гайку и сожмите ее края,
чтобы извлечь гайку из квадратного отверстия.
