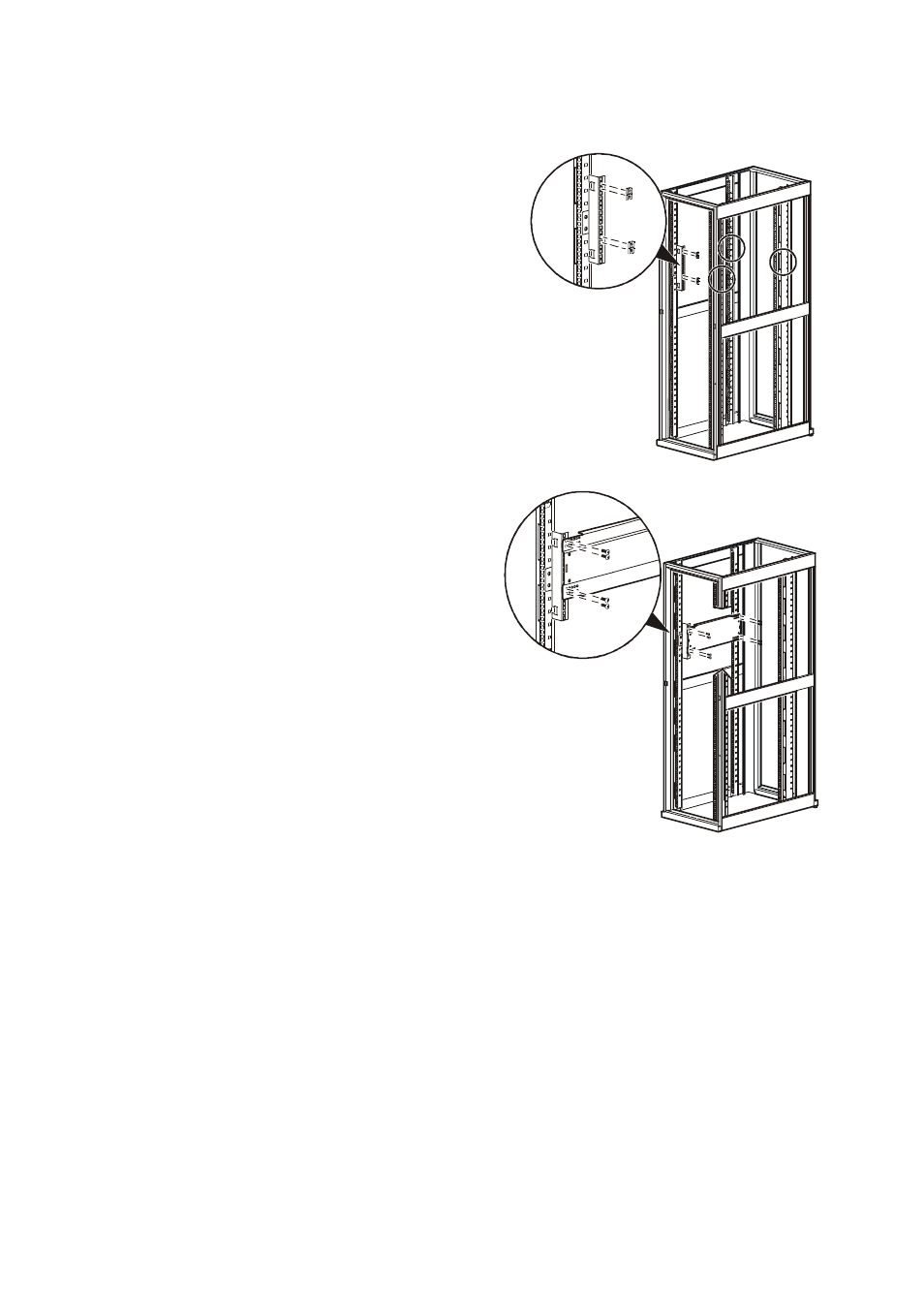

3. Установите 16 гаек в обойме на
удлинители крепежной скобы SX (по
четыре гайки в обойме на каждую скобу),
разделенные тремя U-пространствами.
(Верхняя и нижняя гайки в обойме
должны располагаться в центральном
отверстии U-пространства.)
4. Установите скобу, совместимую с HP
,
используя восемь Винты Torx M6
×
12
(прилагаются).
5. Установите направляющую HP на скобу, используя четыре болта M6 (поставляются
с сервером).
6. Повторите действия 4 – 5 для другой стороны монтажного шкафа и продолжайте
установку в соответствии с руководством HP.
ns
09
48a
ns
09
53a
