Управляемое устройство PDU для монтажа в стойку
8

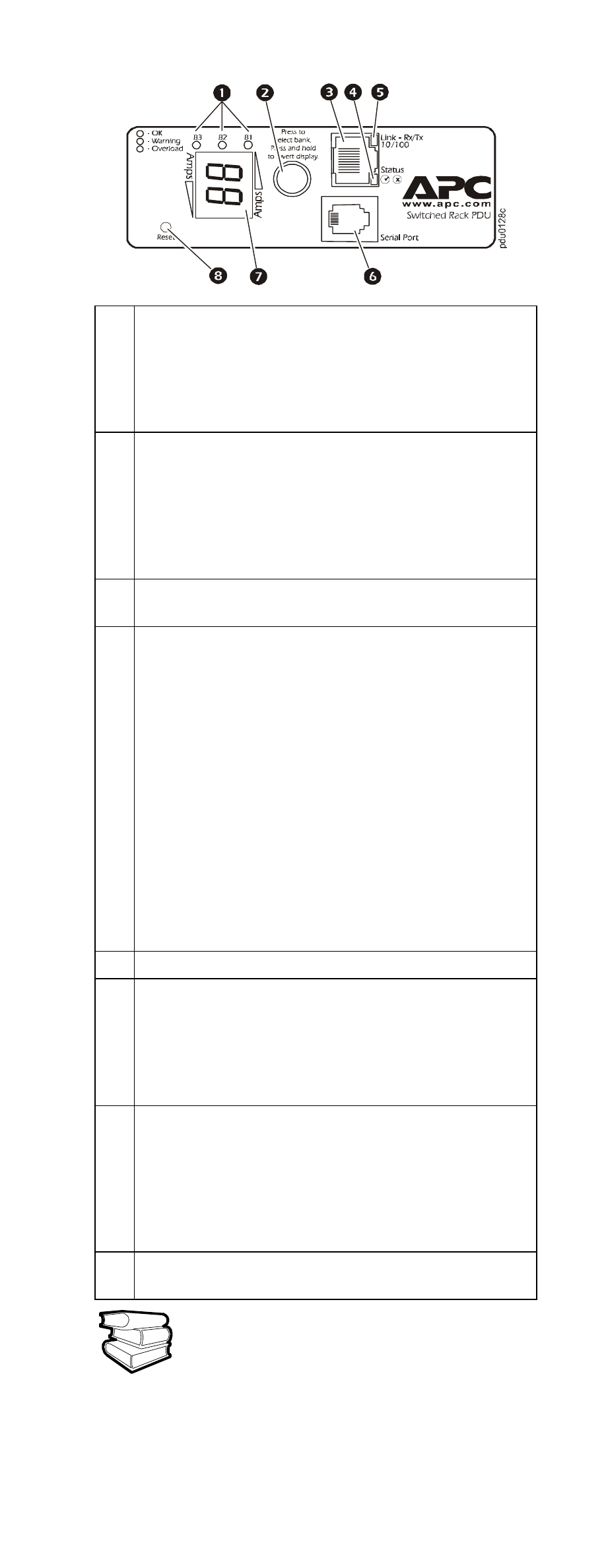

Работа с дисплеем
Более подробные сведения об однофазных и
трехфазных блоках PDU см. в разделе "Front
Panel" (Передняя панель) главы "Introduction"
(Введение) документа User’s Guide
(Руководство пользователя).
Световые индикаторы контактов или фаз:
• отображают контакт или фазу, соответствующие
току, указанному на цифровом дисплее;
• указывают на следующие условия: нормальная
работа (зеленый), предупреждение (желтый) или
сигнализация (красный).
Кнопка управления:
• нажмите для смены контакта или фазы тока,
отображенных на цифровом дисплее;
• нажмите и удерживайте кнопку в течение пяти
секунд для просмотра IP-адреса; удерживайте
дополнительно в течение пяти секунд - для смены
ориентации.
Ethernet-порт: соединяет PDU с сетью с помощью
сетевого кабеля CAT5.
Индикатор состояния: указывает на состояние
подключения к локальной сети Ethernet и
состояние PDU.
• Не горит – отсутствует подача питания на блок
PDU.
• Непрерывно горит зеленым – в PDU
используются правильные параметры настройки
TCP/IP.
• Мигает зеленым – в PDU используются
неправильные параметры настройки TCP/IP.
• Горит оранжевым – обнаружен аппаратный
сбой в блоке PDU. Обратитесь в центр
сервисного обслуживания по телефону,
указанному на задней обложке этого руководства.
• Мигает оранжевым – блок PDU посылает
запросы BOOTP.
Индикатор связи: Указывает на активность в сети.
Последовательный порт: для доступа
к внутренним меню соедините этот порт
(модульный порт RJ-11) с последовательным
портом компьютера с помощью прилагаемого
последовательного кабеля (номер изделия APC
940-0144).
Дисплей тока, используемого устройством PDU и
подключенными устройствами:
• отображает совокупный ток для контакта или
фазы, соответствующих светящемуся
индикатору контакта или фазы;
• циклически отображаются все контакты или
фазы с 3-секундным интервалом.
Кнопка "Reset" (Сброс): возвращает исходные
параметры PDU, не влияя на состояние разъемов.
