Подключение штатного клаксона.

Tomahawk TW-4000 допускает подключение как обычной сирены, так и

штатного клаксона, вариант использования звукового оповещающего устройства
выбирается программно (см. таблицу программируемые функции).
Если Вы решили использовать штатный клаксон, то система подключения указана
ниже.

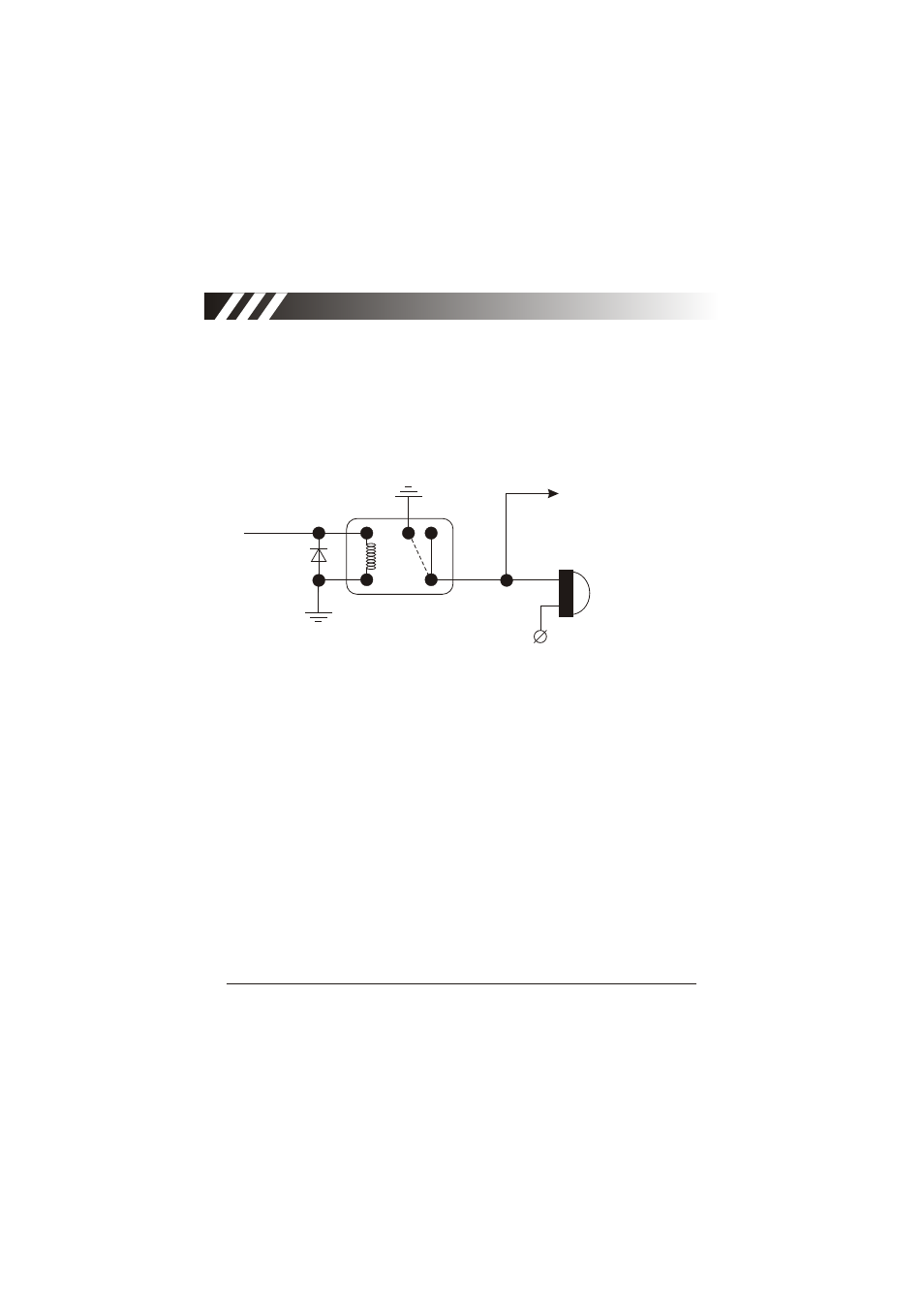

Подключение штатного клаксона.

Схема ¹8

86

87

87а

30

85

Серый провод

+12V

На штатную кнопку
включения клаксона

Штатный
клаксон

Внимание! Обязательно используйте сокет с защищающим диодом.

TOMAHAWK TW-4000

31
