10
Устройство распределения охлаждения (CDU) InfraStruXure

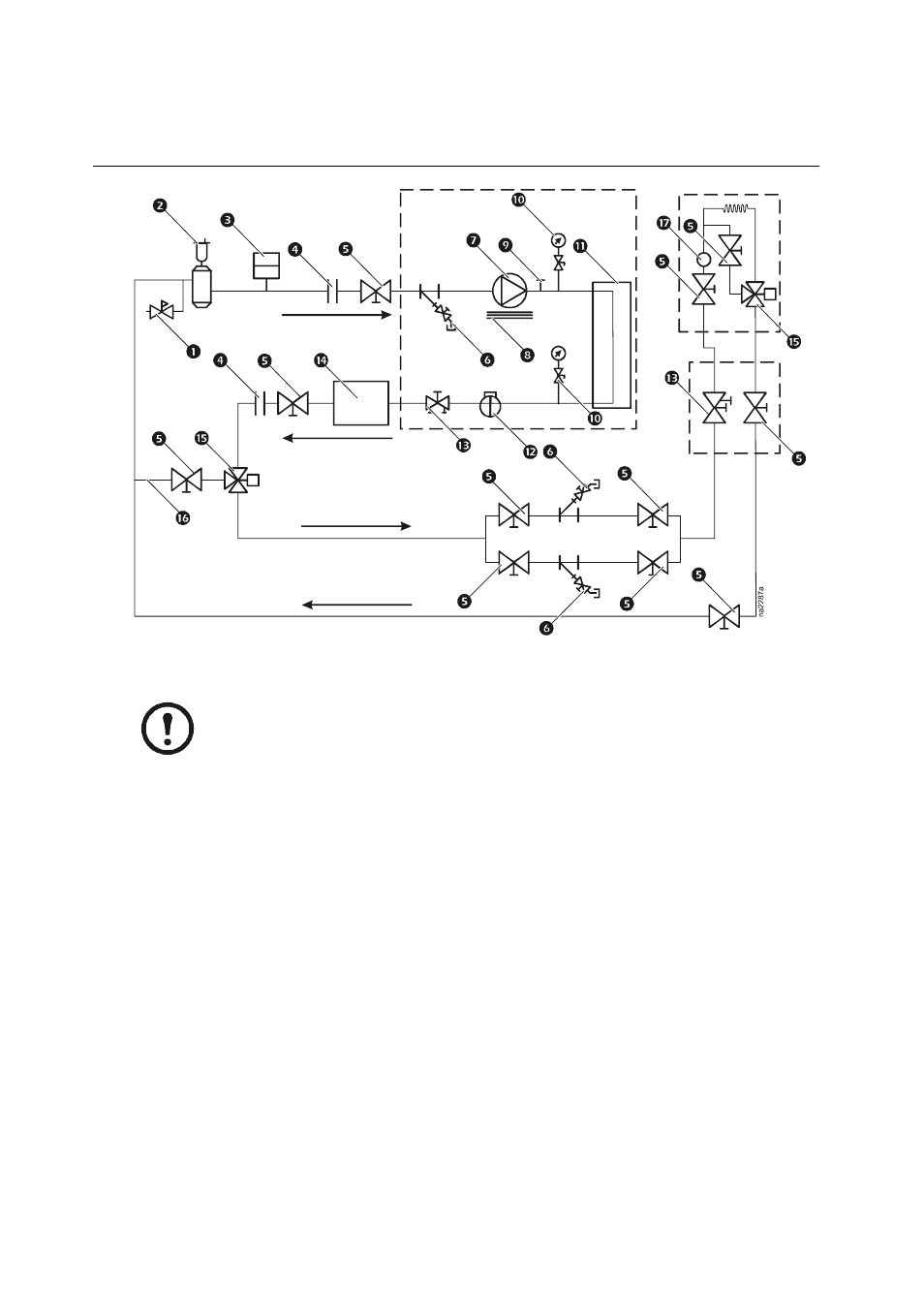

Схема трубопровода
Обычная прокладка трубопровода — охладитель к блоку распределения
охлаждения
Примечание: компоненты, ограниченные на рисунке пунктирными линиями,
поставляются вместе с охладителем, системой InfraStruXure InRow RC и
устройством распределения охлаждения. Все остальные детали (вентили,
трубы и т.д.) приобретаются заказчиком.
ОХЛАДИТЕЛЬ
RC
CDU
Редукционный/наполнительный клапан
Манометры/спускные краны
Воздухоотводчик*
Теплообменник
Расширительный резервуар
Реле расхода
Гибкие подводки
Уравнительный клапан/сливная пробка
Отсечные вентили
Гидроаккумулятор***
Сетчатый фильтр/продувочный клапан**
3-направленный вентиль
Двухпоточный насос
Обводная линия
Электронагреватель
Расходомер
Отверстие воздухозаборника
*
Устанавливается при самой высокой температуре и самом низком давлении в системе.
** Для систем, в которых возможно наличие грязи или твердых частиц, рекомендуется
установка резервного фильтра.
*** Приобретается заказчиком. Для обеспечения доступа как можно более холодной воды к
нагрузке установите гидроаккумулятор на линии выхода из охладителя.
