Электромонтаж
Внимание: Все электромонтажные работы должны выполняться квалифицированным электриком. Соблюдайте требования всех
государственных и региональных электротехнических правил и норм.

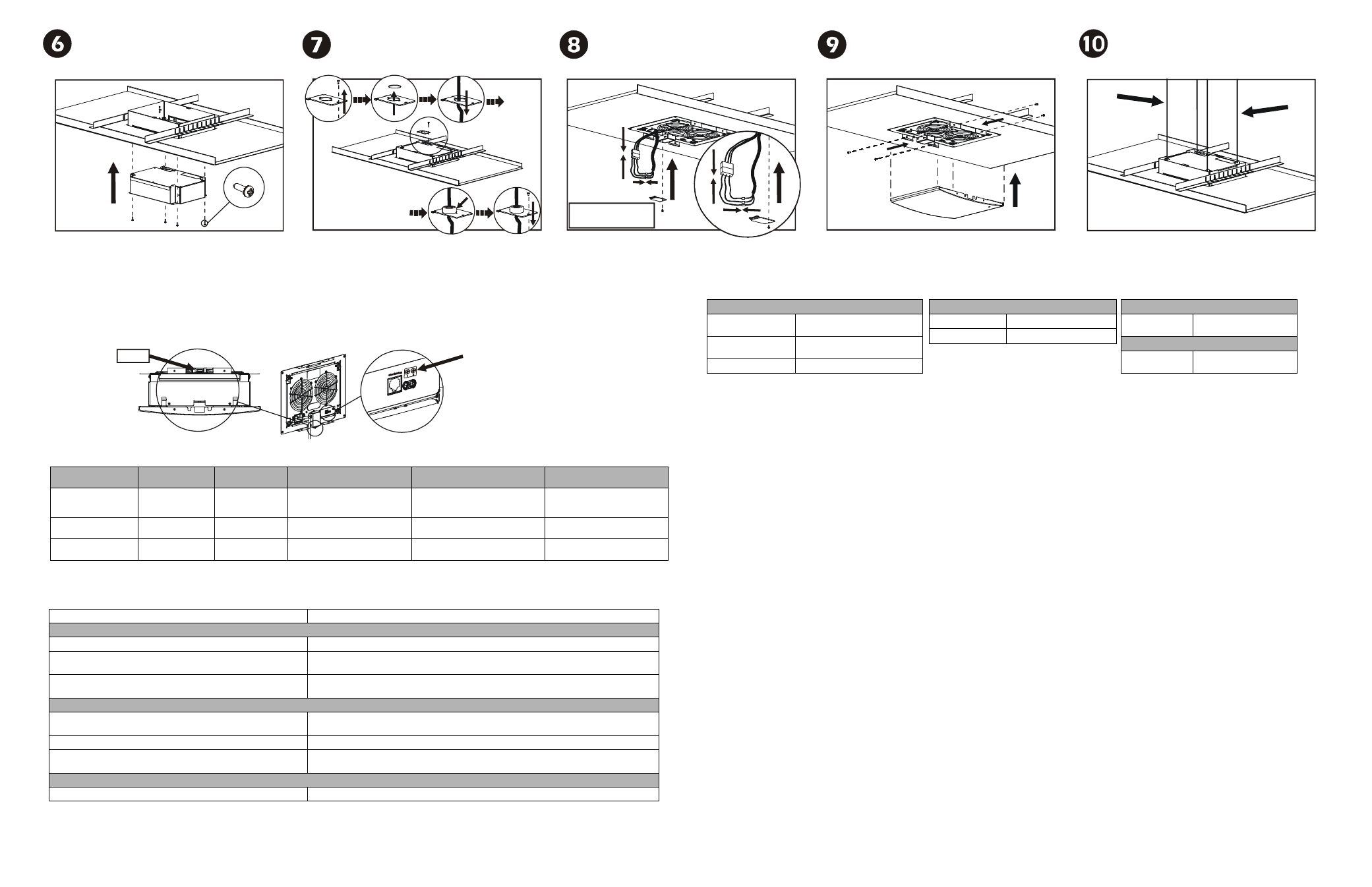

Инструкции по жесткому электромонтажу применимы только к потолочным блокам. См. пункты 6 и 7 раздела “Крепление к подвесному потолку”.
Управление и индикаторы
Индикаторы контрольных кабелей
Поиск и устранение неисправностей
Замена вентилятора
См. соответствующие пункты в разделах “Настенный монтаж” или “Крепление к подвесному потолку” .
Технические характеристики
Обслуживание
Если вентиляционный блок для коммуникационных комнат требует обслуживания, не возвращайте его поставщику. Вместо этого выполните следующие
операции:
1. Обратитесь в Службу технической поддержки APC через интернет-сайт www.apc.com.
•
Перед запросом запишите номер модели и серийный номер (указаны на передней панели), а также дату приобретения блока. Если Вы позвоните в Службу
технической поддержки APC, сотрудник компании попросит Вас описать проблему и попытается решить ее по телефону. Если решить проблему таким
образом не удастся, сотрудник сообщит Вам номер разрешения на возврат материалов (RMA).
• Если срок гарантийного обслуживания блока не истек, ремонт будет выполнен бесплатно.
• Процедура обслуживания или возврата изделий может быть различной в зависимости от страны. Инструкции для Вашей страны см. на сайте APC.
2. Отправляйте блок в заводской упаковке. Если упаковка не сохранилась, обратитесь на сайт компании АРС за информацией о получении новой упаковки.
•
Во избежание повреждений при транспортировке упаковывайте блок должным образом. Запрещается использовать для упаковки наполнитель из
пенопласта Styrofoam. Гарантийные обязательства не распространяются на повреждения оборудования, возникшие при его транспортировке.
3. Укажите номер разрешения на возврат материалов (RMA) на наружной поверхности упаковки.
4. Отправьте блок предварительно оплаченной, застрахованной посылкой по адресу, указанному сотрудником Службы технической поддержки.
Сервисная служба APC
См. сайт компании APC, www.apc.com. В поле выбора страны выберите соответствующую страну. Нажмите на ссылку Support в верхней части веб-страницы.
Затем на странице www.apc.com/support/contact найдите адреса электронной почты и номера телефонов.
Соответствие стандартам
cUL, FCC Часть 15, CE, VCCI, CISPR 22, CISPR 24, AS/ANZI CISPR 22
Ограниченная гарантия
Компания American Power Conversion (APC) заявляет, что ее продукция не содержит дефектных материалов и не имеет производственных дефектов, и дает
гарантию сроком на два года со дня приобретения. Обязательства по данной гарантии ограничиваются по усмотрению компании APC ремонтом или заменой
любого изделия с обнаруженными дефектами. Для получения сервисного обслуживания по гарантии необходимо получить в Службе технической поддержки
номер разрешения на возврат материалов (Returned Material Authorization, RMA). Возврат изделий осуществляется с предоплатой расходов по доставке и
приложением краткого описания обнаруженных неисправностей, а также документа, подтверждающего дату и место приобретения. Данная гарантия не
распространяется на оборудование, поврежденное вследствие несчастного случая, небрежности или неправильного использования, а также на оборудование,
измененное или доработанное каким-либо способом. Данная гарантия распространяется только на первоначального покупателя, который должен
зарегистрировать изделие согласно предусмотренной процедуре в течение 10 дней со дня покупки.
ЗА ИСКЛЮЧЕНИЕМ ОПИСАННЫХ СЛУЧАЕВ, КОМПАНИЯ AMERICAN POWER CONVERSION НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ГАРАНТИЙ,
ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ГАРАНТИИ СООТВЕТСТВИЯ РЫНОЧНЫМ ТРЕБОВАНИЯМ И ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ
ИСПОЛЬЗОВАНИЯ В ОПРЕДЕЛЕННЫХ ЦЕЛЯХ. В некоторых странах не разрешается ограничение или исключение подразумеваемых гарантий; в этом
случае вышеизложенные ограничения или исключения могут не распространяться на покупателя.
ЗА ИСКЛЮЧЕНИЕМ УКАЗАННЫХ ВЫШЕ СЛУЧАЕВ, КОМПАНИЯ APC НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА
ПРЯМЫЕ, НЕПРЯМЫЕ, ОСОБЫЕ, ПОБОЧНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ
О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ БЫЛО ЗАЯВЛЕНО. В частности, компания APC не несет ответственности за любые затраты и издержки, такие как
потеря прибыли или дохода, выведение из строя оборудования, невозможность использования оборудования, выведение из строя программного обеспечения,
потеря данных, стоимость замены, иски третьих лиц и прочее.
*
Green/Yellow
Blue
Brown Земля Ù Желтый/зеленый
Ноль
Ù
Голубой
Фаза
Ù
Коричневый
Индикаторы
контрольного
кабеля
II O I
I -
O -
II -
Низкая скорость
Выключение
Высокая скорость
Цвет провода Название Назначение Для подключения к AP9619 Для подключения к AP9340 или
AP9350
Полярность
Зеленый Общий Не применяется Зона 1 НЗ* или Зона 2 НЗ* Потребитель 1 отрицательный (-)
или Потребитель 2 отрицательный
(-)
Не применяется
Белый с коричневым Контакт 1 Вентилятор
выключен
Зона 1 ОБЩ** Потребитель 1 положительный (+) Размыкается, когда вентилятор
выключен
Коричневый Контакт 2 Неисправность
вентилятора
Зона 2 ОБЩ** Потребитель 2 положительный (+) Размыкается при наличии
неисправности
* Нормально замкнутый / ** Общий
Проблема и/или ее возможная причина Решение
Неисправность вентилятора (контакт 2 разомкнут)
Не подключен контрольный кабель.
Проверьте правильность подключения контрольного кабеля.
Вентилятор не подключен к сетевому питанию. Проверьте наличие электричества в сети и подключение сетевого питания к
вентилятору. (Примечание: контакт 1 будет разомкнут.)
Один или оба вентилятора неисправны. Проверьте состояние индикаторов неисправности вентилятора на передней панели
и обратитесь в службу технической поддержки APC.
Вентилятор выключен (контакт 1 разомкнут)
Вентилятор выключен.
Проверьте положение выключателя: он должен находиться в положении Low (I)
(низкая скорость) или High (II) (высокая скорость).
Не подключен контрольный кабель. Проверьте правильность подключения контрольного кабеля.
Вентилятор не подключен к сетевому питанию. Проверьте наличие электричества в сети и подключение сетевого питания к
вентилятору. (Примечание: контакт 2 будет разомкнут.)
Горят индикаторы вентилятора 1 или вентилятора 2
Один или оба вентилятора неисправны.
Обратитесь в Службу технической поддержки APC.
Примечание: монтажные провода входят в
комплект оборудования.
Габариты и масса
Габариты
(только блок)
246 Ч 348 Ч 86 мм
(высота Ч ширина Ч глубина)
Масса нетто
(только блок)
4,3 кг
Масса брутто 14,9 кг
Номинальный воздушный поток
Низкая скорость /
Высокая скорость
9,2 м 3 /мин / 13,4 м 3 /мин
Уровень шума
Низкая скорость /
Высокая скорость
53 дБ / 60 дБ
Электрическая часть
Источник питания 100–230 В 50 или 60 Гц
Номинальный ток 2,0 А
Внимание: требуется стандартная крепежная
проволока для подвесных потолков.
* Используйте стандартный хомут для
кабелей на 22,2 мм (
7
/
8
дюйма).
