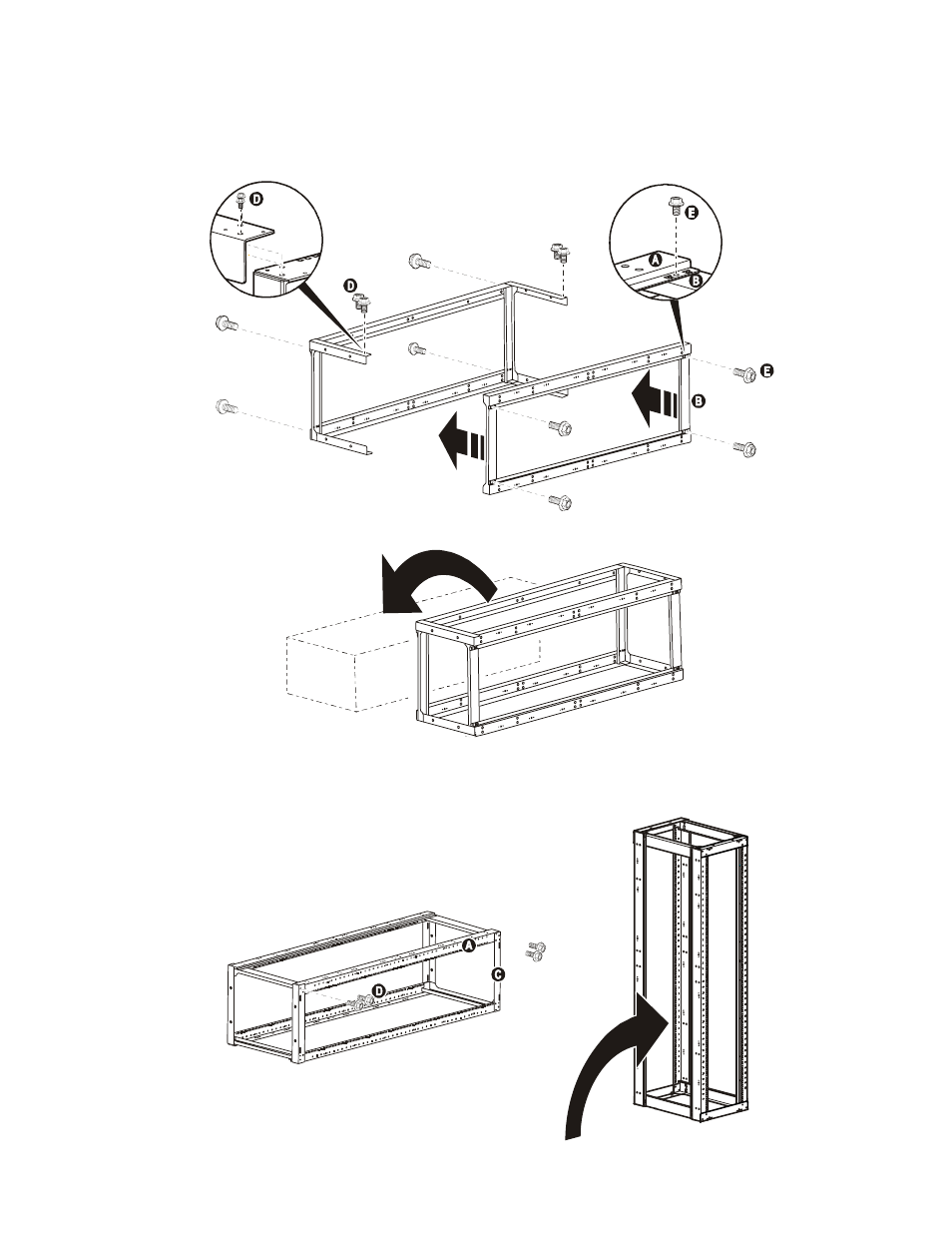

Четырехточечное стоечное крепление NetShelter — установка
6
4. Убедитесь в том, что метка U-пространства направлена одинаково на левой и правой
вертикальных опорах рамы и соедините две собранные половины стойки с помощью
четырех болтов с шестигранной головкой M8 x 16 мм .
5. Установите восемь болтов с шестигранной головкой M8 x 16 мм в боковые
кронштейны рамы и вертикальные опоры рамы .
6. Поверните стойку на 90 градусов.
7. Установите оставшиеся четыре болта с шестигранной головкой M8 x 16 мм
в горизонтальные кронштейны рамы и вертикальные опоры рамы и поставьте
стойку прямо.
8. Затяните все 24 болта с шестигранной головкой с усилием 27,11 Нм (20 футо-фунтов).
ns
13
7
3a
ns
13
74
a
ns
13
7
5a
ns
13
76
a
