Инструкция по эксплуатации Antec Fusion Remote Black
Страница 5
4

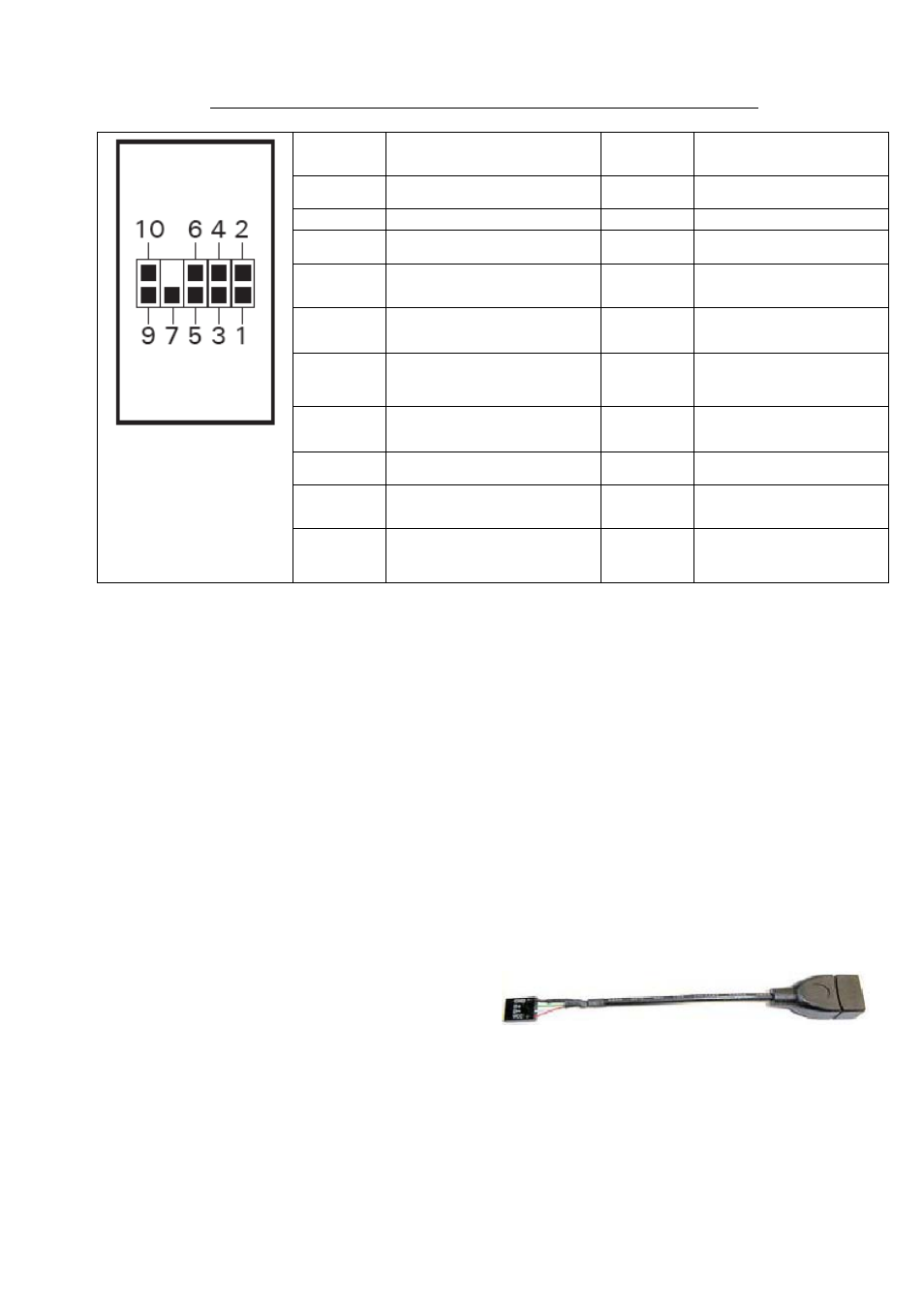

Схема расположения контактов для аудиопортов
(HAD и AC’97)
Установите внешние аудио-разъемы от вашей материнской платы или звуковой карты.
Расположение выходных контактов см. в руководстве к материнской плате или звуковой карте.
Управление характеристиками дисплея и громкостью, пульт управления
Корпус Fusion Remote поставляется с жидкокристаллическим дисплеем. В нем имеется ИК-
приёмник, совместимый с программным обеспечением MCE, и регулятор громкости для работы с
вашим компьютером – медиа-центром. Корпус также поставляется с пультом управления для
работы с программным обеспечением MCE и iMEDIAN HD.
1. Убедитесь, что блок питания выключен, и отсоедините его от сети, прежде чем устанавливать
какие-либо устройства.
2. Вместе с корпусом поставляется 24-контактный адаптер. Подсоедините этот адаптер к 24-
контактному разъему ATX блока питания, Подсоедините 3-жильный сетевой кабель от
дисплея к 3-контактному разъему на 24-контактном адаптере.
3. Этот дисплей поставляется с 4-контактным внутренним адаптером (см. рис. 1) и стандартным
внешним разъемом USB. Для подсоединения дисплея выполните одну из следующих
операций:
a. Подсоедините внешний разъем к стандартному порту USB или
b. Проверьте схему расположения контактов
на разъеме USB вашей материнской
платы. Вставьте внутренний адаптер в
разъем
вашей
материнской
платы.
Вставьте внутренний адаптер во внешний
разъем и вставьте его в разъем USB
вашей материнской платы.
4. Подсоедините к сети ваш блок питания и включите его.
5. Загрузите компьютер.
6. Вставьте прилагаемый драйвер компакт-диска в ваш накопитель оптических дисков и
установите имеющееся программное обеспечение.
7. После того, как драйвер будет установлен, перезагрузите компьютер.
8. Использование и возможности данного программного обеспечения:
a. Нажмите кнопку «go», чтобы запустить программу iMEDIAN HD.
Контакт
Назначение контакта
(HD AUDIO)
Контакт
Назначение контакта
(AC’97 AUDIO)
1
Микрофон 2 – левый 1
Микрофон - вход
2
Аналоговая земля
2
Земля
3
Микрофон 2 – правый 3
Питание микрофона
4
Аналоговое
напряжение питания
4
Сигнал подключения
к сети (NC)
5
Правый выход
5
Линейный выход
(правый)
6
Сигнал
автоопределения от
Микрофона 2
6
Линейный выход
(правый)
7
Передний датчик
входа/выхода
7
Сигнал подключения
к сети (NC)
8
Ключ (нет контакта) 8
Ключ (нет контакта)
9
Левый выход
9
Линейный выход
(левый)
10
Сигнал
автоопределения от
линии 2
10
Линейный выход
(левый)
Рис. 1
