3

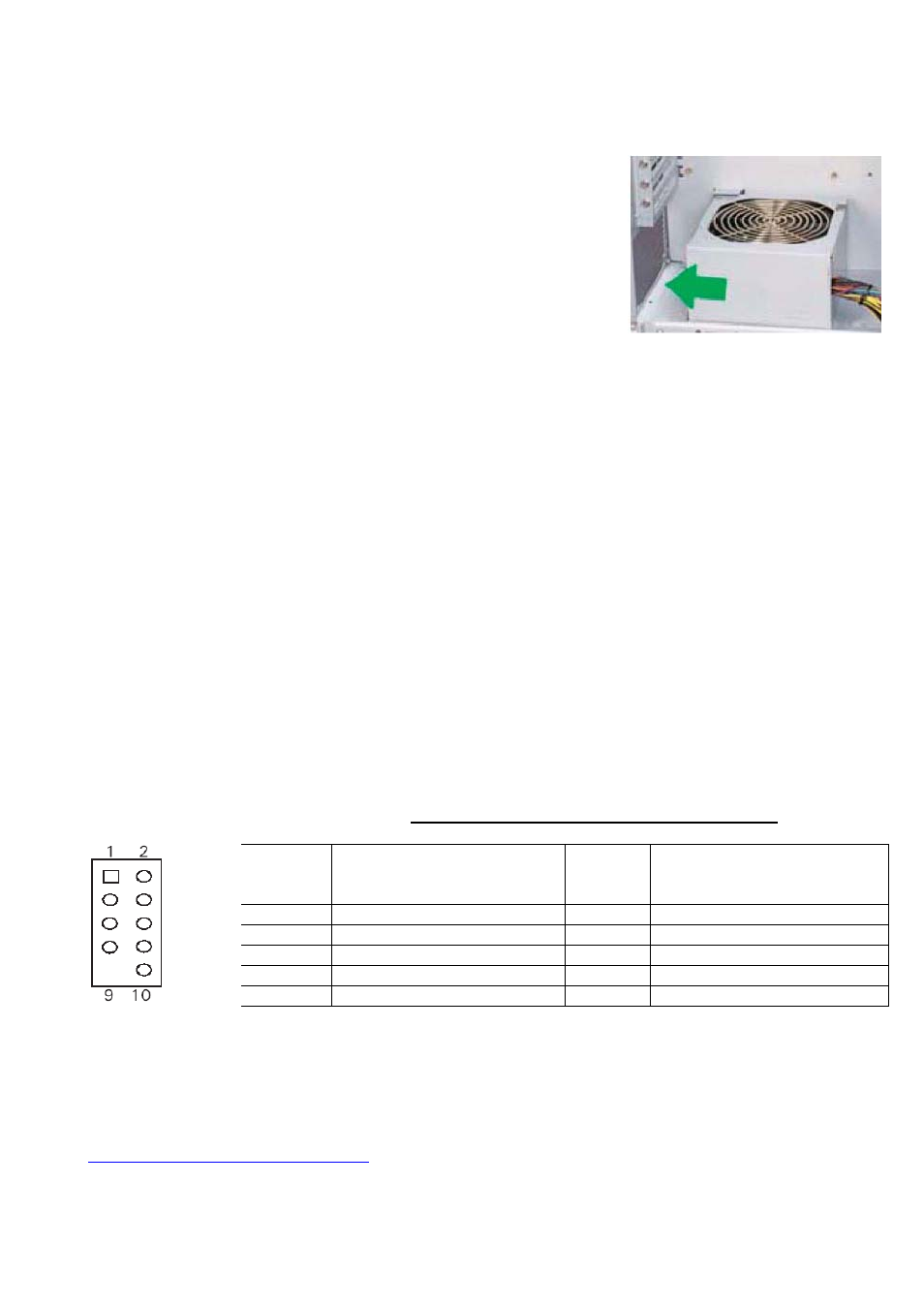

Установка блока питания
1. Поставьте корпус вертикально, поместите блок питания на четыре силиконовые ножки,
имеющиеся в нижней части корпуса.
Примечание: Блоки питания, у которых вентиляторы
расположены внизу, нужно устанавливать в корпусе так,
чтобы вентилятор смотрел вверх. В корпусе «Nine Hundred»
предусмотрены монтажные отверстия для блоков питания со
стандартными
крепежными
элементами,
которые
в
соответствии со схемой следует располагать снизу вверх или
сверху вниз.
2. Подтолкните блок питания в заднюю часть корпуса и
совместите их монтажные отверстия.
3. Прилагаемыми винтами прикрепите блок питания к корпусу.
Подсоединение портов и светодиодов
Примечание: Для получения информации о специфических штыревых выходах или о
расположении разъемов на лицевой панели см. руководство к материнской плате.
1. Подсоедините переключатель перезагрузки (маркировка RESET SW) к разъему RST на
материнской плате. Полярность для переключателей (порядок подключения положительных и
отрицательных проводов) не имеет значения.
2. Включатель-выключатель питания (маркировка POWER SW) подсоединяется к разъему PWR
на материнской плате.
3. В данном случае разъема питания светодиода (Power LED) не имеется. Три освещенных
корпусных вентилятора включаются, когда к компьютеру подводится питание.
4. Светодиод-индикатор активности жесткого диска (маркировка H.D.D. LED) подсоединяется к
разъему IDE. У светодиодных индикаторов цветные провода положительные (+). Чёрные и
белые провода отрицательные (-). Если при включённой системе светодиодный индикатор не
загорается, попробуйте поменять провода местами. Более подробную информацию о
подключении светодиодных индикаторов к системной плате см. в описании системной платы
Подсоединение устройств к портам USB
Примечание:
См. в руководстве к материнской плате схему расположения контактов разъема
USB. Убедитесь, что она соответствует таблице, приведенной ниже.
Схема расположения контактов разъема USB
Контакт
Наименование сигнала
Контакт
Наименование сигнала
1
Питание USB 1
2
Питание USB 2
3
Отрицательный сигнал 1
4
Отрицательный сигнал 2
5
Положительный сигнал 1
6
Положительный сигнал 2
7
Заземляющий сигнал 1
8
Заземляющий сигнал 2
9
Ключ (без соединения) 10
Пустой сигнал
Подсоединение устройств к порту IEEE 1394 (FireWire®, i.Link®)
Примечание: Пожалуйста, проверьте в руководстве к материнской плате схему расположения
контактов вашего разъема IEEE 1394 и убедитесь, что она совпадает со следующей таблицей.
Если вы собираетесь подсоединить к переднему порту FireWire дополнительную карту IEEE 1394,
поставляемую вместе с разъемом IEEE 1394 внешнего типа, вам нужен внутренний адаптер
FireWire. Чтобы заказать его, пожалуйста, посетите Интернет-магазин компании Antec
http://www.antec.com/StoreFront.bok
и найдите деталь номер 30031. Этот адаптер позволит вам
подсоединять к порту IEEE 1394 разъемы внешнего типа.
