Инструкция по эксплуатации Antec ISK 300-65
Страница 7
6
2.4
У
СТАНОВКА ВНУТРЕННЕГО УСТРОЙСТВА
2.5”

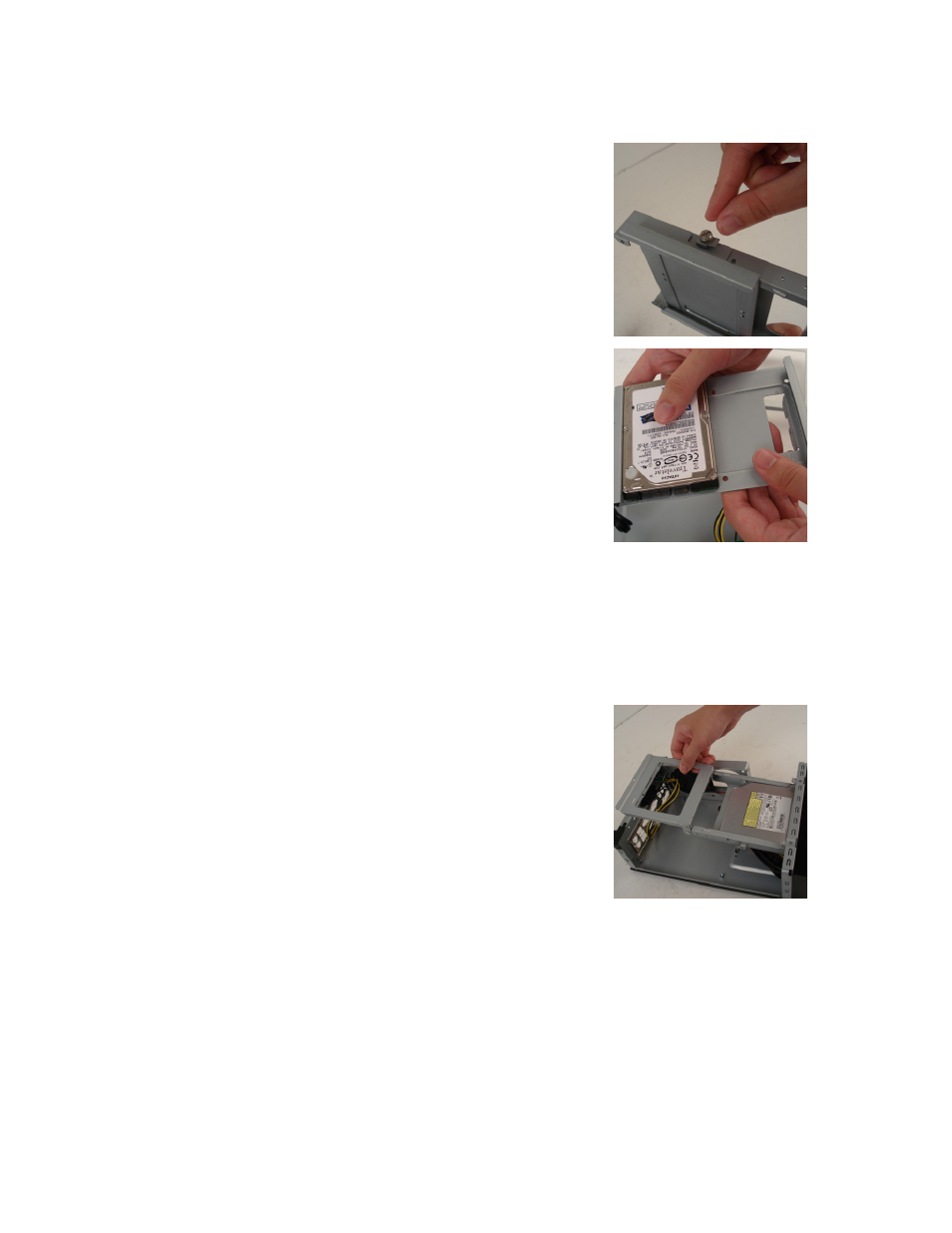

Снимите верхнюю панель, как указано в п. 2.1. Блок корзины
накопителей в верхней части является корзиной для НЖМД на два
устройства 2.5”.
1. С правой стороны блока корзины накопителей вывинтите
винты крепления корзины для НЖМД к остальной части
устройства.
2. Сдвиньте корзину для НЖМД назад на сантиметр, чтобы
отцепить фиксирующие крючки.
3. Вытяните корзину для НЖМД из блока корзин накопителей.
4. Выровняйте устройство 2.5” в корзине для НЖМД.
Переставьте корзину так, чтобы нижние отверстия для винтов
были доступны, затем закрепите устройство в корзине с
помощью приложенных винтов с головкой Phillips.
5. Снова прикрепите корзину для НЖМД в блоке корзины
накопителей и замените винт с накатанной головкой.
6. Подсоедините разъёмы данных и питания от системной
платы и адаптер источника питания к устройству.
2.5
У
СТАНОВКА ВНЕШНЕГО ПЛОСКОГО УСТРОЙСТВА
5.25”
Снимите верхнюю панель и блок корзины накопителей, как указано в п.п. 2.1 и 2.2. Здесь
находится один доступный снаружи отсек для накопителя 5.25”, подходящий для плоского
оптического дисковода 5.25”.
1. Чтобы открыть крышку отсека для накопителя 5.25” с
передней стороны корпуса нажмите на правый верхний
угол крышки отсека до щелчка, затем отпустите.
2. Чтобы удалить фальш-панель, надавите на переднюю
крышку отсека для накопителя с внутренней стороны.
3. Установите плоский оптический дисковод в блок отсека
для накопителя, задвинув его в до упора в блок.
Закрепите устройство с правой стороны корзины с
помощью приложенных винтиков.
4. Подсоедините разъёмы данных и питания от системной
платы и адаптер источника питания к устройству.
5. Замените блок корзины накопителей на раме.
