Подсоединения
Выполняйте все подсоединения правильно.
Неправильно выполненные подсоединения могут стать причиной возгорания или сбоя
в работе системы.

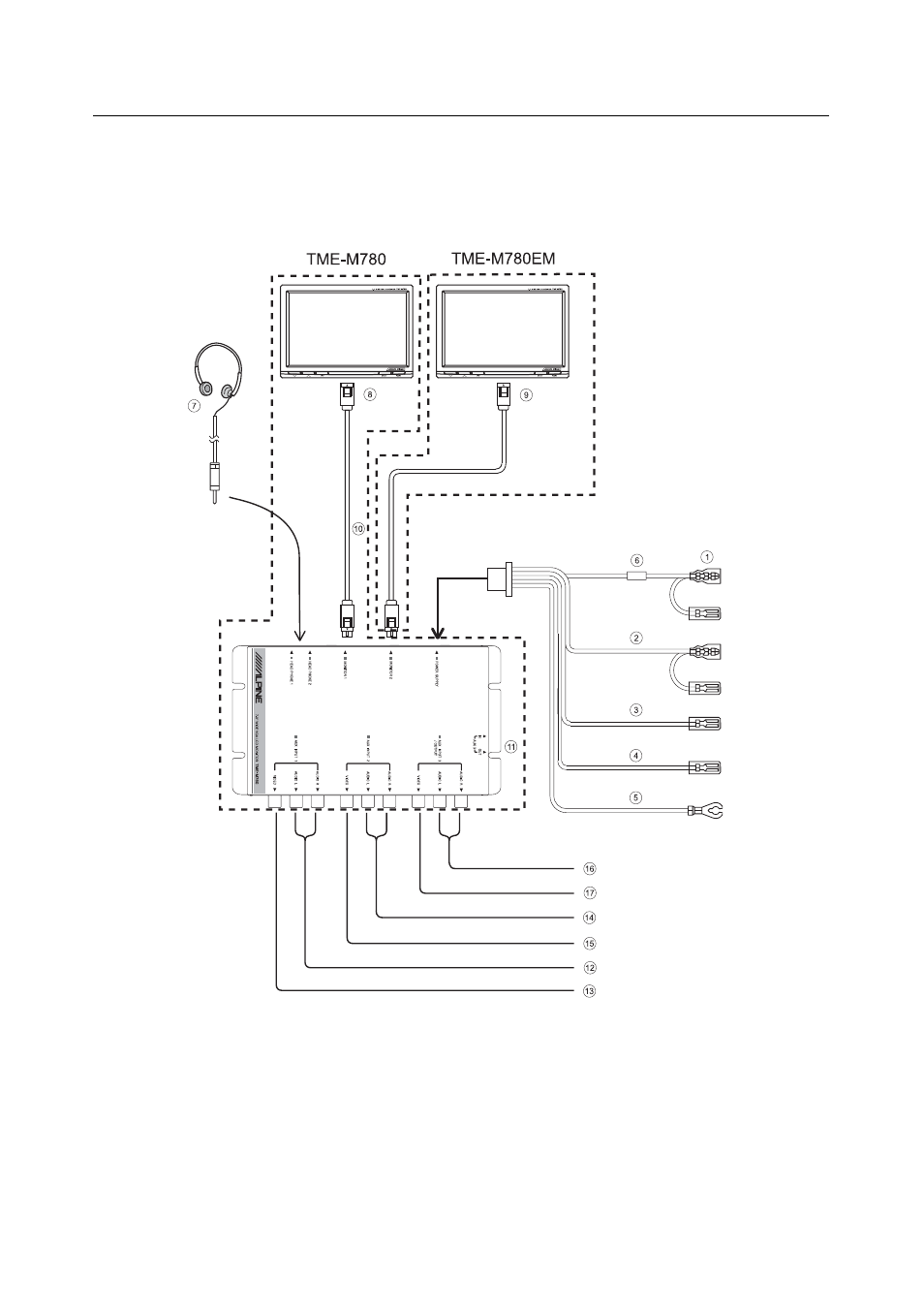

Основные подсоединения
Монитор 1
Монитор 2
1
Провод питания АСС (Красный)
К проводу питания АСС, запитываемому при переключении ключа зажигания в положение
АСС.
2
Провод стояночного тормоза (Желтый/Синий)
Подсоедините этот провод к проводу стояночного тормоза, активизируемому при
его отжатии.
34
Выход управляющего сигнала ДУ (Белый/Коричневый)
Подсоедините ко входу ДУ на аппарате ALPINE, используемом в системе.
13
