Страница 105

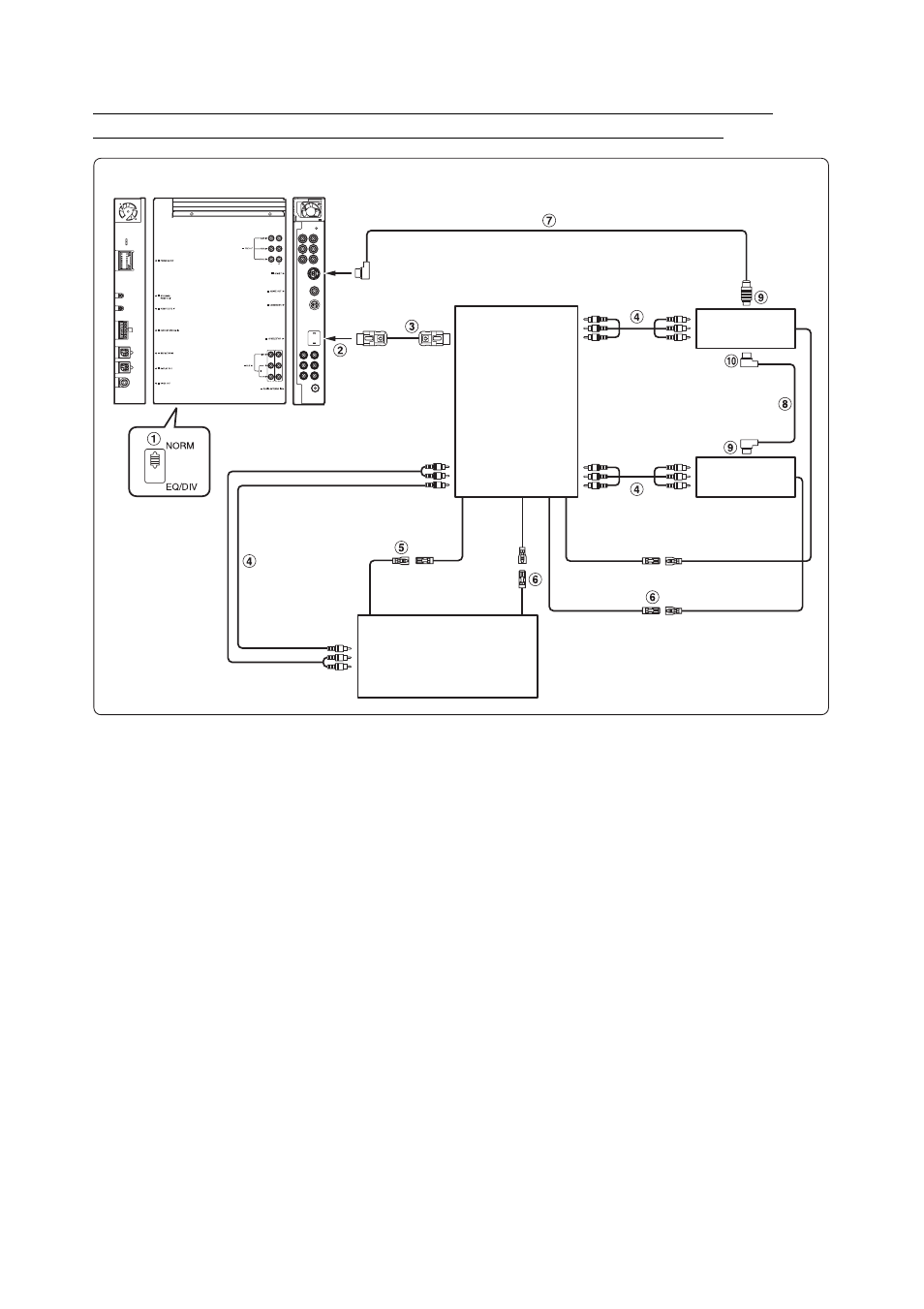

Подсоединение модуля расширения (VPE-S431), DVD-проигрывателя,
DVD-чейнджера или монитора с сенсорной панелью управления
VPA-B222R
Модуль расширения
(VPE-S431)
(приобретается
дополнительно)
К входнымтерминалам
AUX (AUX IN 1)
К входнымтерминалам
AUX (AUX IN 2)
DVD-проигрыв.
(DVA-5210)
(приобр. доп.)
DVD-чейнджер
(приобретается
дополнительно)
К выходнымтерминалам AUX
(Белый/Розовый)
M.CONT
(Белый/
Розовый)
M.CONT
REMOTE IN
(Белый/
Корич.)
REMOTE OUT
(Белый/
Коричневый)
REMOTE OUT (AUX1) REMOTE IN (AUX1)
(Белый/
Коричневый)
(Белый/
Коричневый)
REMOTE OUT (AUX2)
(Белый/
Коричневый)
(Белый/
Коричневый)
REMOTE IN (AUX2)
К терминалам
видео входа
К терминалам
аудио входа
Задний монитор с сенсорной
панелью управления
(приобретается
дополнительно)
•
При необходимости подсоединения модуля расширения (VPE-S431) ê DVD-
видеопроигрывателю или DVD-чейнджеру, подключайте его к разъему AUX IN 1. В
случае его подсоединения к разъему AUX IN 2 вы не сможете воспользоваться
функциями дистанционного управления. При одновременном подсоединении этих
двух устройств подключите DVD-видеопрогрыватель к разъему AUX IN 1, à DVD-
чейнджер - к разъему AUX IN 2.
1
Системный переключатель
При подсоединении процессора, оснащенного шиной Ai-NET, установите данный
переключатель в положение EQ/DIV. Если не подсоединено ни одно из устройств,
оставьте переключатель в положении NORM.
•
Перед тем, как перевести переключатель в другое положение, отключите питание
системы.
2
К терминалу AV-селектора
3
Кабель AV-селектора (входит в комплект поставки VPE-S431)
4
RCA кабель-удлинитель (приобретается дополнительно)
5
Кабель управления монитором (Белый/Розовый)
Соедините его с кабелем управления заднего монитора с сенсорной панелью.
6
Выходной кабель ДУ (Белый/Коричневый)
Соедините этот кабель с входным кабелем ДУ. С помощью данного кабеля на выход
подаются управляющие сигналы с пульта ДУ.
7
Ai-NET-кабель (входит в комплект поставки DVD-видеопроигрывателя)
8
Ai-NET-кабель (входит в комплект поставки DVD-чейнджера)
9
К Ai-NET-разъему (Черный)
0
К Ai-NET-разъему (Серый)
