43
-RU
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Обязательно отсоедините кабель от отрицательного (−) полюса
аккумулятора перед установкой устройства CDE-174BT/
CDE-173BT/UTE-72BT. Это сводит к минимуму вероятность
повреждения устройства в случае короткого замыкания.
• Провода с цветовой кодировкой должны подключаться в
соответствии с данной диаграммой. Неправильные соединения
могут стать причиной неисправности устройства или
повреждения электрооборудования автомобиля.
• При подключении к электрооборудованию автомобиля
необходимо иметь представление об установленных на заводе
компонентах (например, бортовом компьютере). Не
подключайтесь к этим проводам для подачи питания данному
устройству. При подключении устройства CDE-174BT/
CDE-173BT/UTE-72BT к блоку плавких предохранителей
убедитесь в том, что предохранители, предназначенные для
контуров устройства CDE-174BT/CDE-173BT/UTE-72BT,
рассчитаны на соответствующую токовую нагрузку.
Несоблюдение этого требования может привести к
повреждению устройства и/или автомобиля. При появлении
сомнений обращайтесь к своему дилеру Alpine.
• В устройстве CDE-174BT/CDE-173BT/UTE-72BT используются
штепсельные RCA-разъемы для подключения к другим
устройствам (например, к усилителю), оснащенным
RCA-разъемами. Для подключения к другим устройствам может
потребоваться переходник. В этом случае обращайтесь за
помощью к своему авторизованному дилеру Alpine.
• Минусовые выводы динамиков (−) должны подключаться к
минусовой клемме (−). Никогда не соединяйте между собой
кабели левого и правого каналов динамиков и не подключайте
их к корпусу автомобиля.
ВАЖНО

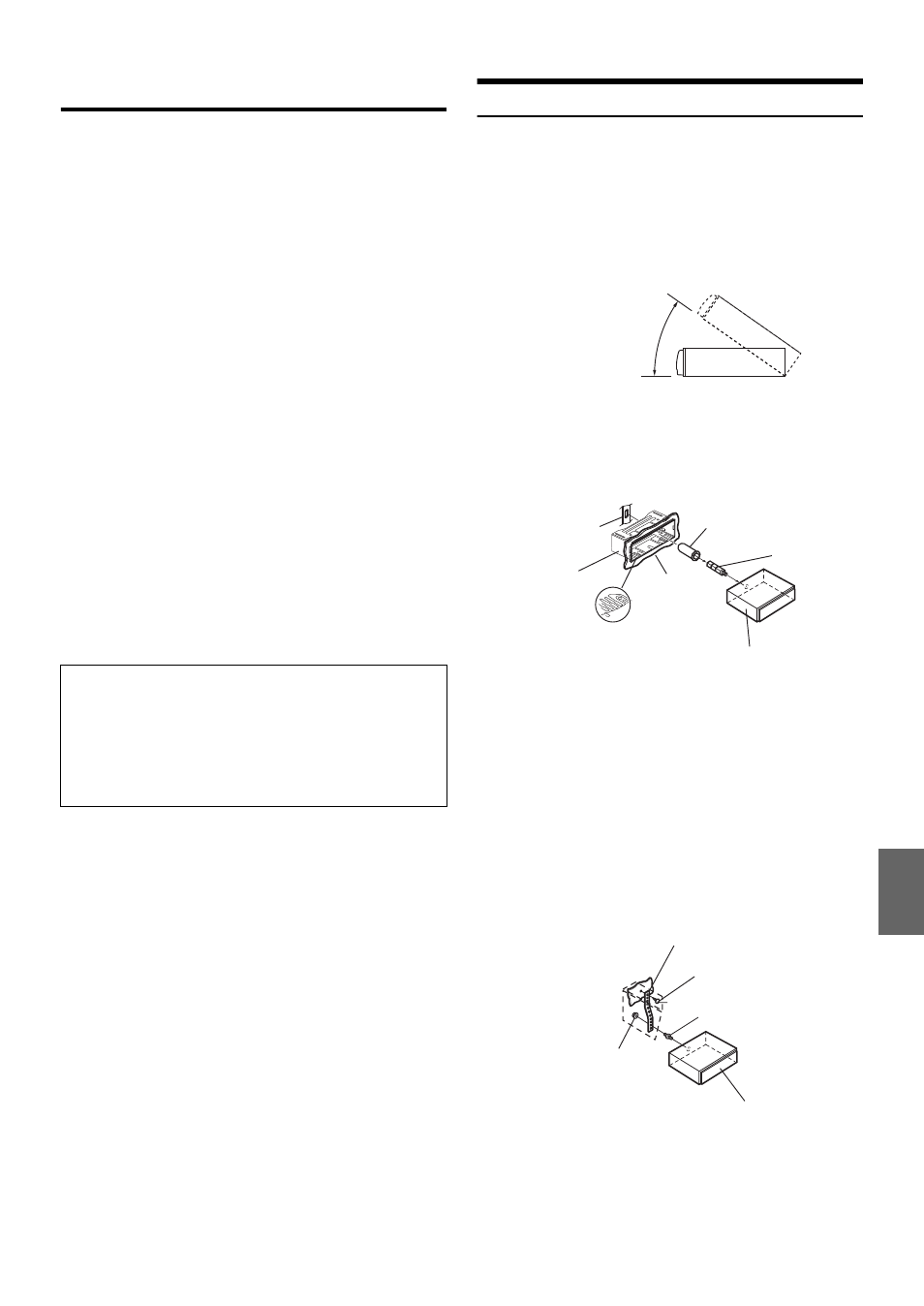

Установка
ОСТОРОЖНО
При установке данного устройства в автомобиле не снимайте
переднюю панель.
Если съемная передняя панель удалена во время установки,
то, возможно, вы нажали слишком сильно и деформировали
металлическую пластину, удерживающую панель на месте.
Основной блок должен быть установлен с наклоном не более
35 градусов по отношению к горизонтальной плоскости.
1
Снимите монтажную корзину с основного блока (см. в
разделе “Удаление” на стр. 44). Вставьте монтажную
корзину в приборную панель и зафиксируйте её с
помощью металлических хомутов.
* Если установленная монтажная корзина не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.
2
Если автомобиль оборудован кронштейном, вставьте
длинный болт с шестигранной головкой в заднюю
панель устройства CDE-174BT/CDE-173BT/UTE-72BT и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном, укрепите на
главном блоке металлическую монтажную полосу (не
предоставляется). Подключите все выводы модели
CDE-174BT/CDE-173BT/UTE-72BT в соответствии с
описанием в разделе ПОДКЛЮЧЕНИЕ.
* В месте крепления к корпусу используйте
соответствующий шуруп
*
.
Запишите серийный номер своего устройства в
предоставленном далее месте и сохраните его для
дальнейшего использования. Серийный номер указан
(выгравирован) на нижней части устройства.
СЕРИЙНЫЙ НОМЕР: [
]
ДАТА УСТАНОВКИ: [ ]
КТО УСТАНАВЛИВАЛ: [ ]
МЕСТО ПРИОБРЕТЕНИЯ: [ ]
Не более 35°
Резиновый колпачок
(в комплекте)
Кронштейн Шестигранный болт
(в комплекте)
Монтажная корзина
(в комплекте)
Приборная
панель
Нажимные пластины*
Устройство
*
Металлическая монтажная полоса
Шуруп
Двухсторонний болт
Шестигранная гайка (M5)
Устройство
