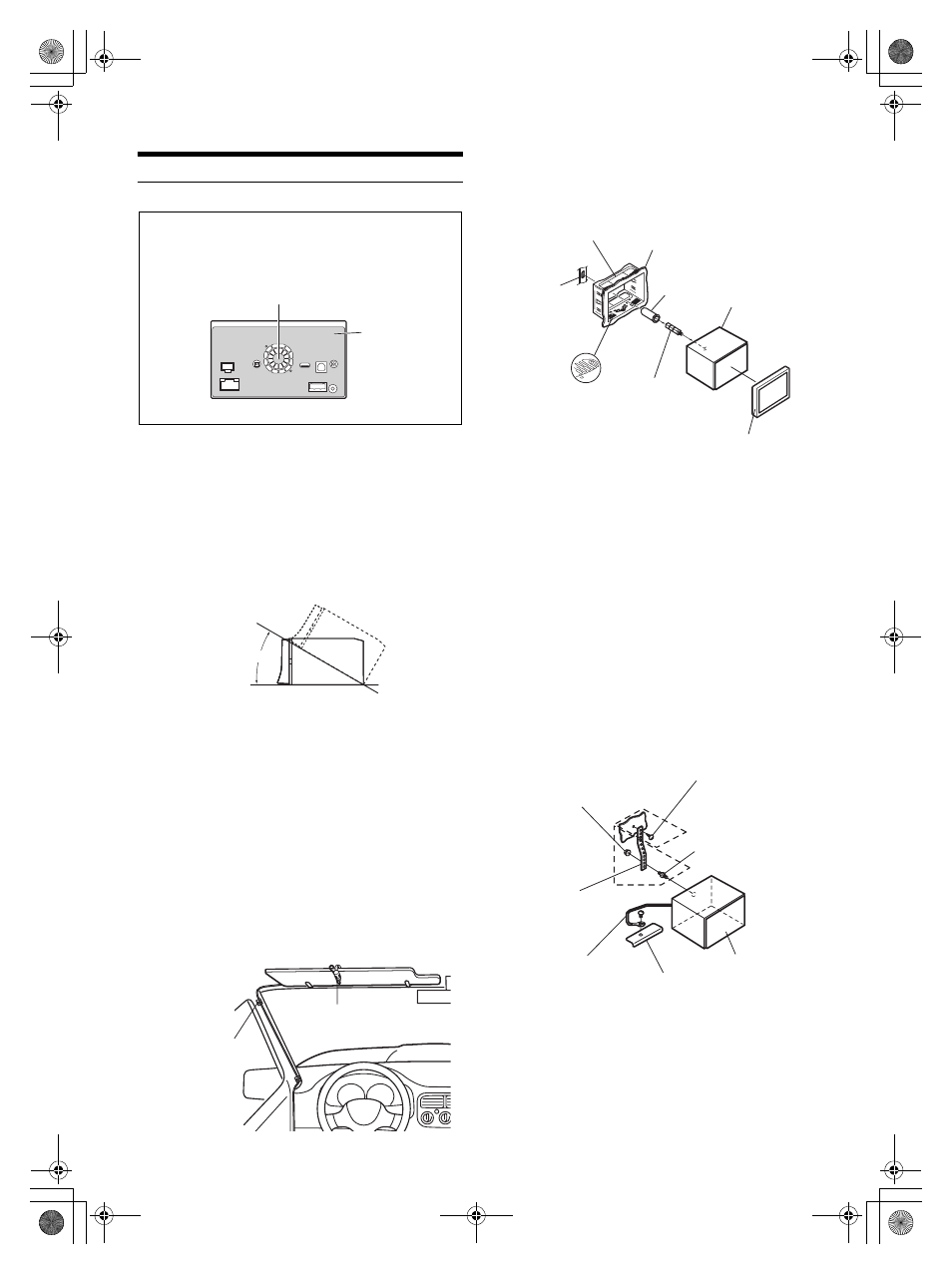

Установка
Предупреждение о выборе места установки
1
Угол установки
Устанавливайте под углом от полностью
горизонтального положения до 30°. Имейте в
виду, что установка под углом, выходящим за
пределы указанного диапазона, ухудшает
эксплуатационные характеристики и может
привести к повреждению.
2
Установка микрофона.
Для обеспечения безопасности убедитесь в следующем:
• Место для установки устойчивое и прочное.
• Установка не создаст помех для обзора водителя и
выполнения действий.
• Микрофон расположен в месте, где хороший прием
голоса водителя (на солнцезащитном козырьке и
т.п.).
Когда говорите в микрофон, не следует менять свое
обычное положение тела, принятое для вождения
автомобиля. Такие действия отвлекают внимание и
могут помешать безопасному движению автомобиля.
Когда устанавливаете микрофон, тщательно
оценивайте направление и расстояние. Убедитесь, что
в выбранном месте голос водителя хорошо
принимается.
3
Снимите монтажный стакан с основного блока
(см. раздел “Удаление” на стр. 91).
Сдвиньте устройство в монтажную рамку и
закрепите.
* 1 Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.
* 2 Можно установить входящую в комплект лицевую
панель.
4
Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной головкой
в заднюю панель устройства IVE-W535BT и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном,
укрепите на главном блоке металлическую
монтажную полосу (не входит в комплект).
Прикрепите заземляющий провод устройства к
оголенной металлической поверхности с
помощью винта (
*1), уже закрепленного на
корпусе автомобиля. Подключите все выводы
устройства IVE-W535BT в соответствии с
описанием, представленным в разделе
ПОДКЛЮЧЕНИЕ.
• Винты с маркировкой “*2”: используйте
соответствующие винты для выбранного расположения
установки.
Осторожно
Не блокируйте вентилятор и радиатор устройства,
иначе циркуляция воздуха может быть затруднена.
При блокировке тепло будет накапливаться внутри
устройства, что может привести к возгоранию.
Отверстие для
Задняя часть устройства
Радиатор
<пример>
0 -30°
Кабельный зажим
(приобретается
дополнительно)
Микрофон
Монтажный стакан
(в комплекте)
Приборная панель
Резиновый колпачок
(в комплекте)
Лицевая панель* 2 (в комплекте)
Данное устройство
Шестигранный болт
(в комплекте)
Ключ для
кронштейна
Нажимные
пластины
* 1
Шестигранная гайка (M5)
Шуруп
Двухсторонний болт
Данное устройство
Корпус
Вывод заземления
Металличес-
кая монтажная
полоса
* 2
* 1
