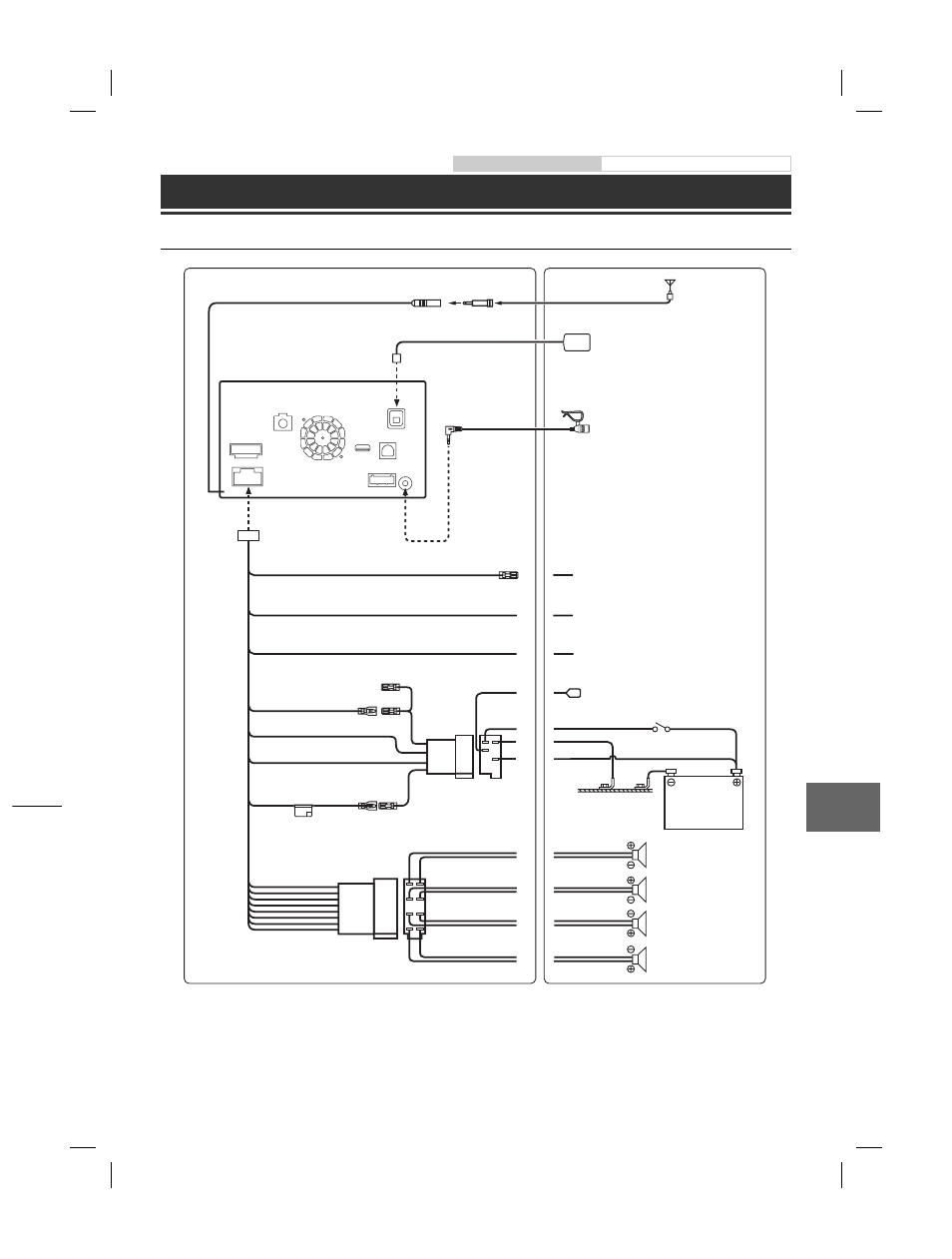

Соединения, Соединения 1/2 – Инструкция по эксплуатации Alpine INE-W977BT
Страница 16
Микрофон (в комплекте)
REMOTE TURN-ON
Антенна
(Синий/Белый)
REVERSE
(Оранжевый/Белый)
PARKING BRAKE
(Зеленый)
(Зеленый/Черный)
Антенна GPS (входит в комплект)
К усилителю или эквалайзеру
К плюсовой клемме сигнального провода
лампочки заднего хода автомобиля
К сигнальному проводу стояночного тормоза
Тыловой левый
Фронтальный левый
Фронтальный правый
Тыловой правый
Динамики
(Белый)
(Белый/Черный)
(Серый/Черный)
(Серый)
(Фиолетовый/Черный)
(Фиолетовый)
Батарея
Замок зажигания
(Желтый/Синий)
IGNITION
(Красный)
BATTERY
(Желтый)
GND
(Черный)
15A
Антенный ISO-разъем
К питанию антенны
POWER ANT
(Синий)
