Инструкция по эксплуатации AG Neovo H-17
Страница 10
9
ОРГАНЫ УПРАВЛЕНИЯ И СОЕДИНЕНИЯ
СИГНАЛЬНЫЙ КАБЕЛЬ
Присоединение кабеля D-SUB. Подсоедините один конец кабеля D-SUB к
разъему VGA ЖК-монитора, а другой конец – к разъему VGA компьютера, и
затяните два винта кабельного разъема.
Присоединение кабеля питания. Подсоедините кабель питания переменного
тока.
Присоединение кабеля DVIm (для H-W22 / H-W19D). Подсоедините 24-
контактный разъем на одном конце кабеля DVI к задней панели монитора, а
другой конец – к порту DVI компьютера.
Присоединение кабеля Аудиокабель:Подключите звуковой кабель к
аудиовходу монитора и выходу звуковой платы компьютера (зеленый разъем).
Внимание! Если электрическая розетка не заземлена (не имеет трех
контактов), установите надлежащий адаптер заземления (не входит в
комплект поставки).

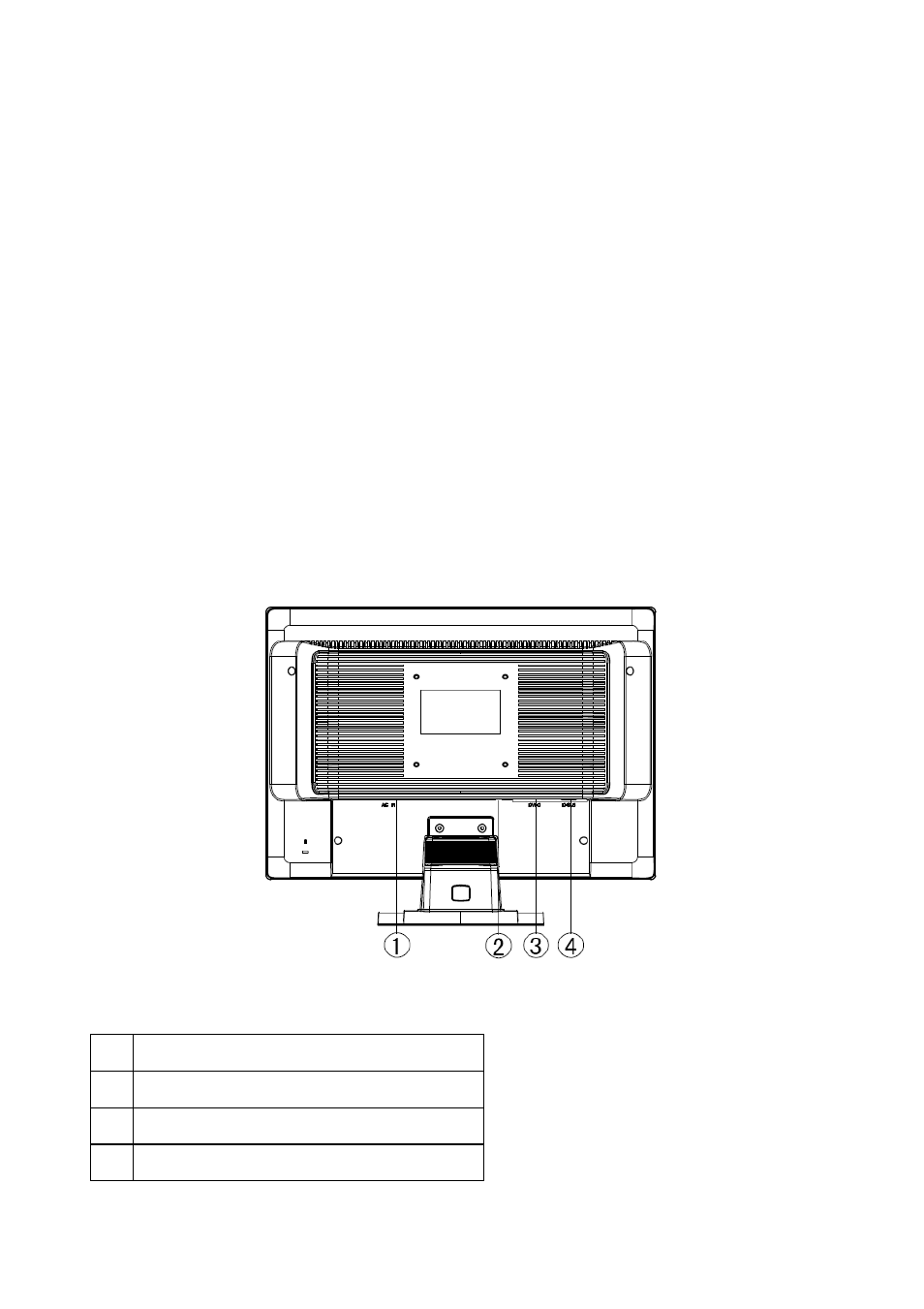

Рис. 2. Подключение кабелей
1. Гнездо питания переменного тока
2. Аудиовход компьютера
3. Порт DVI (для H-W22 / H-W19D)
4. Порт VGA
