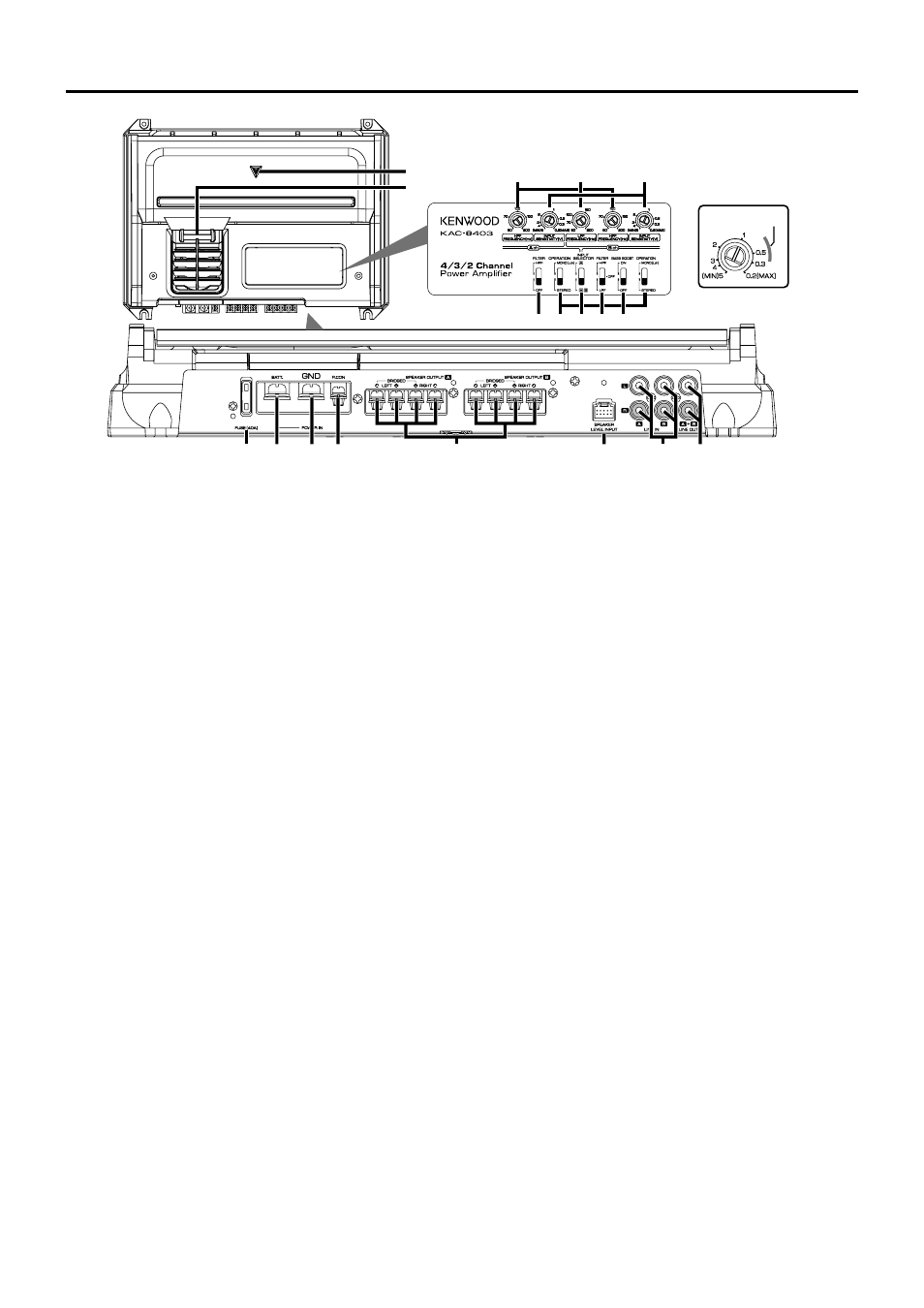

Органы управления
3040
p qš rš sš tš u v w
x
z { | }
 €
~

 15W – 40W
y
Этот усилитель представляет собой 4-ка-
нальный усилитель, содержащий 2 стерео-
фонических усилителя в одном корпусе.
Один усилитель маркируется, как усили-
тель А, другой - как усилитель В. Изменяя
положение переключателей и функции, опи-
санные ниже, Вы можете добиться совмес-
тимости усилителя с множеством систем.
(1) Предохранитель (40 А)
ЗАМЕЧАНИЕ
Если Вы не можете найти в магазине предохра-
нитель, рассчитанный на нужный ток, обрати-
тесь к дилеру KENWOOD.
(2) Контакт подключения к аккумулятору
(3) Контакт заземления
(4) Контакт управления питанием
Используется для управления включением/вык-
лючением усилителя.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключайте
это гнездо ко всем компонентам системы.
(5) Выходные гнезда подключения акусти-
ческих систем (канал А/канал В)
- Стереофоническое подключение:
Если Вы хотите использовать усилитель в каче-
стве стереофонического усилителя, применяй-
те стереофоническое подключение. Акустичес-
кие системы, которые могут быть подключены,
должны иметь сопротивление 2 Ом и более.
Если подключено несколько акустических сис-
тем, убеждайтесь в том, что комбинированное
сопротивление этих акустических систем для
каждого канала равно 2 Ом и более.
- Мостовое подключение
Если Вы хотите использовать усилитель в каче-
стве высокомощного монофонического усилите-
ля, применяйте мостовую схему подключения.
(Выполняйте подключения к гнездам левого
(LEFT) (+) и правого (R) (-) каналов SPEAKER
OUTPUT). Подключаемые акустические системы
должны иметь сопротивление 4 Ом и более.
Если подключено несколько акустических сис-
тем, убеждайтесь в том, что комбинированное
сопротивление этих акустических систем для
каждого канала равно 4 Ом и более.
ПРЕДУПРЕЖДЕНИЕ
Номинальная мощность звучания акустических
систем должна быть не больше максимальной
выходной мощности усилителя. В противном
случае может возникнуть неисправность.
(6) Входные гнезда с уровнем сигнала акус-
тических систем
ЗАМЕЧАНИЕ
- Фирменная автомагнитола Kenwood должна
иметь максимальную выходную мощность не
более 40 Вт.
- Не подключайте кабели акустических систем
от усилителя к входным гнездам с уровнем сиг-
нала акустических систем, т.к. это может при-
вести к возникновению сбоев или повреждению
усилителя.
- Не подключайте кабели к обоим входным гнез-
дам типа RCA и входам с уровнем сигнала акус-
тических систем одновременно, т.к. это может
привести к возникновению сбоев или поврежде-
нию усилителя.
- Подключите провод управления питанием к
источнику питания, который включается/выклю-
чается ключом зажигания (линия АСС). Когда
выполнено это подключение, при включении/
выключении автомагнитолы может возникать ме-
ханический шум.
(7) Гнездо линейного входа LINE IN (канал А/
канал В)
(8) Гнездо линейного выхода LINE OUT
На это гнездо поступает сигнал с линейного вхо-
да усилителей А и В. На эти выходы всегда по-
ступают стереофонические сигналы (независи-
мо от положения переключателя OPERATION).
(9) Сетевой индикатор
Когда включено питание усилителя, светится
сетевой индикатор.
При включении питания или срабатывании фун-
кции защиты этот индикатор мигает в течение
нескольких секунд.
(10) Подсветка
(11) Переключатель FILTER (канал А)
Этот переключатель позволяет применить высо-
кочастотную фильтрацию сигналов, поступаю-
щих на выходы на акустические системы.
- Положение HPF (высокочастотный фильтр):
Фильтрация частот в диапазоне выше пороговой
частоты, установленной с помощью регулятора
HPF FREQUENCY.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится без
фильтрации.
(12) Переключатель OPERATION (канал А/ка-
нал В)
С помощью этого переключателя Вы можете не-
зависимо выбрать способы усиления входных
сигналов, поступающих на усилители А и В.
- Положение STEREO (стереофонический ре-
жим):
Усилитель может использоваться в качестве сте-
реофонического усилителя.
- Положение MONO (Lch):
Усиление входного сигнала только левого кана-
ла. Устанавливайте переключатель в это поло-
жение и выполняйте мостовое подключение,
чтобы использовать в качестве высокомощного
монофонического усилителя. (Входной сигнал
правого канала не воспроизводится).
(13) Переключатель INPUT SELECTOR
Этот переключатель позволяет выбрать входы,
сигналы с которых будут усиливаться усилите-
лями А и В.
- Положение А В:
Усиливаются входные сигналы, поступающие на
усилители А и В.
- Положение А:
Входной сигнал усилителя А усиливается обо-
ими усилителями (А и В).
(14) Переключатель FILTER (канал В)
Этот переключатель позволяет применить высо-
кочастотную или низкочастотную фильтрацию
сигналов, поступающих на выходы на акустичес-
кие системы.
- Положение HPF (высокочастотный фильтр):
Фильтрация частот в диапазоне выше пороговой
частоты, установленной с помощью регулятора
HPF FREQUENCY.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится без
фильтрации.
- Положение LPF (низкочастотный фильтр):
Фильтрация частот в диапазоне ниже пороговой
частоты, установленной с помощью регулятора
LPF FREQUENCY.
(15) Переключатель BASS BOOST (канал В)
Установка этого переключателя в положение ON
приводит к усилению звучания низких частот.
Вы можете использовать функцию BASS BOOST
только для усилителя В.
- Положение ON:
Усиление низких частот +6 дБ.
- Положение OFF:
Усиление низких частот выключено.
(16) Регулятор HPF FREQUENCY (канал А/ка-
нал В)
Когда переключатель FILTER установлен в по-
ложение HPF (высокочастотный фильтр) с по-
мощью этого регулятора Вы можете установить
частоту среза фильтра.
(17) Регулятор LPF FREQUENCY (канал В)
Когда переключатель FILTER установлен в по-
ложение LPF (низкочастотный фильтр) с помо-
щью этого регулятора Вы можете установить
частоту среза фильтра.
(18) Регулятор чувствительности входа
INPUT SENSITIVITY (канал А/канал В)
Устанавливайте этот регулятор в соответствии
с выходным уровнем сигнала предварительно-
го усилителя центрального устройства, подклю-
ченного к усилителю, или с максимальным вы-
ходным уровнем автомобильной стереосистемы
KENWOOD.
Чувствительности усилителей А и В могут быть
отрегулированы независимо друг от друга и не-
зависимо от положения селектора входов.
Используйте рисунок, приведенный справа, в
качестве подсказки.
ЗАМЕЧАНИЕ:
Выходной уровень предварительного усилителя
или максимальный выходной уровень централь-
ного устройства приведены в разделе «Техни-
ческие характеристики» инструкции по эксплу-
атации головного устройства.
ЗАМЕЧАНИЕ
Панель управления располагается под крышкой лицевой панели. Чтобы получить
доступ к этим органам управления, снимите крышку.
