Рис.2. внешний вид устройства – Инструкция по эксплуатации ASV RF-GSM+
Страница 9
ОПИСАНИЕ РЕЖИМА «ПРОСМОТР»
(светодиод горит или моргает зеленым)
Переход в этот режим из режима «Охрана» или
«Ожидание» производится нажатием кнопки «MODE».
В этом режиме, нажимая или удерживая кнопки «
+» и «-»
Вы можете просматривать и листать все отснятые и
сохраненные в Устройстве кадры (клипы).
Нажатие кнопки «MENU» в этом режиме приведет к
вызову меню настройки просмотра клипов, в котором
имеется возможность изменения скорости просмотра
клипов, вплоть до покадрового (см. стр.27).
(!) Внимание: Во всех режимах на основном канале
(см. стр.13) рекомендуется присутствие видеосигнала.
УПРАВЛЕНИЕ УСТРОЙСТВОМ
Описание кнопок управления и разъемов

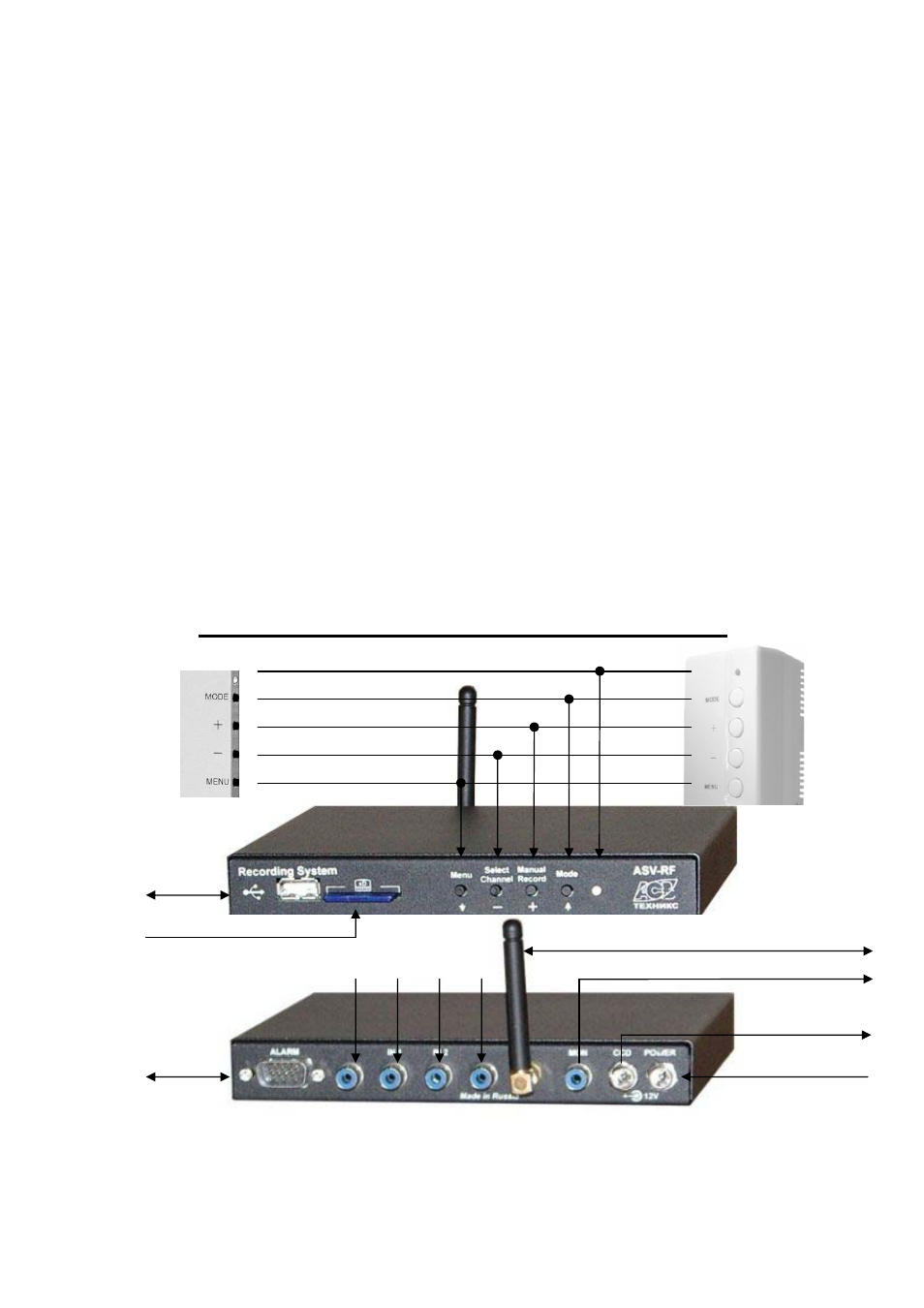

Рис.2. Внешний вид Устройства.
- 9 -
Режим работы
Выбор канала / -
Запись по кнопке / +
Меню
Питание +12V
Выход на монитор
Входы 1 - 4
Светодиод
Питание камер
Alarm
Разъем
D-SUB
15 пин
GSM антенна (SMA разъем)
USB
slave
и
выход 5в
SD или SDHC
