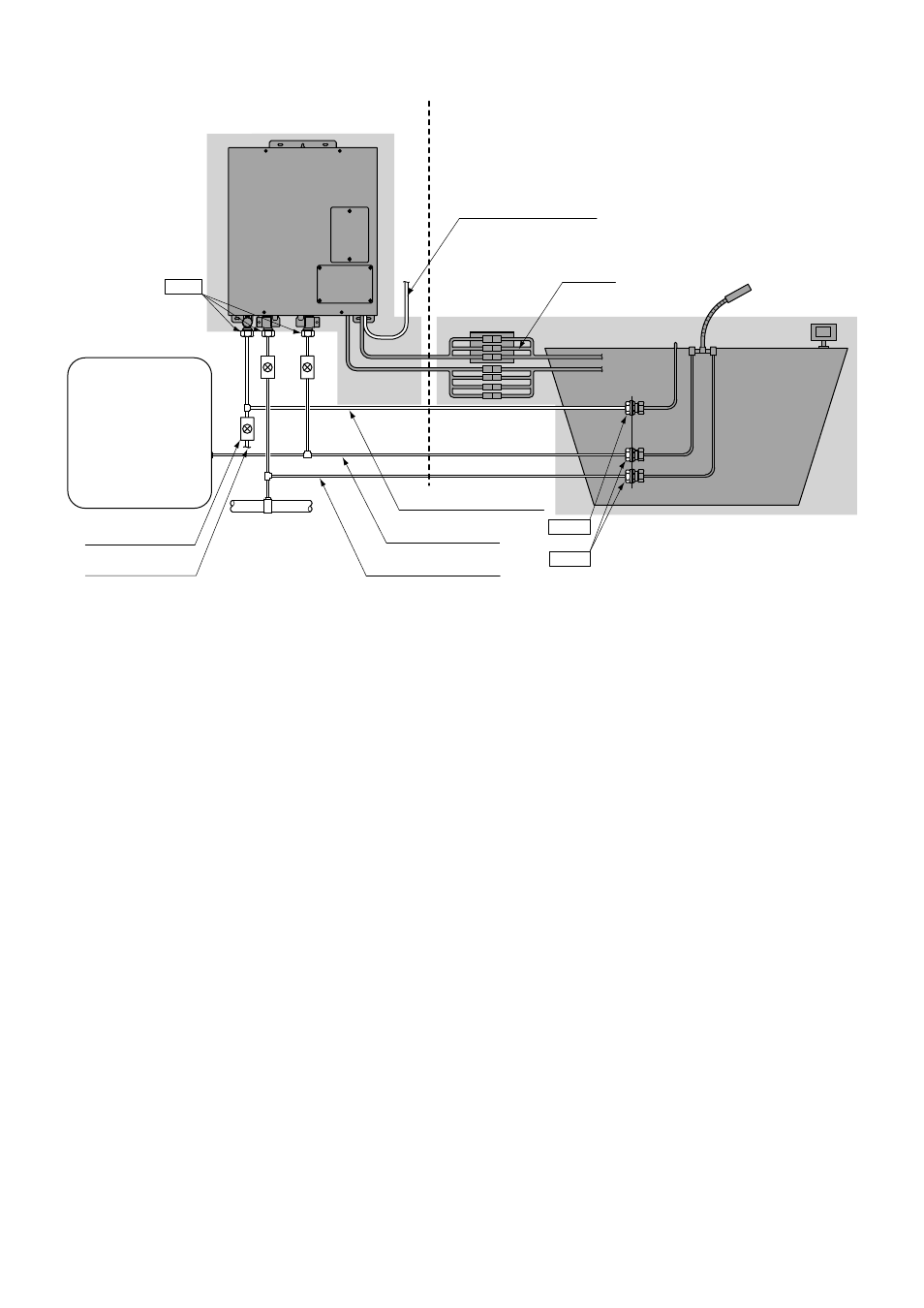

Перед установкой NEOREST
G 3/4
G 1/2
G 3/4
Бойлер
Подача горячей воды
Сливной клапан
Водосточная труба
Холодная вода
Линия подачи воды в ванну
Линия подачи
горячей воды
Линия подачи
холодной воды
Функциональный блок
Кабель
Вне ванной комнаты
Ванная комната
Функциональный блок не должен устанавливаться в ванной комнате.
Функциональный блок не является водонепроницаемым, поэтому также не должен устанавливаться на открытом
воздухе.
Функциональный блок обязательно должен быть установлен внутри помещения, но за пределами ванной комнаты.
В функциональный модуль должна подаваться вода при температуре не ниже 60°C (и не выше 70°C).
Если температура подаваемой горячей воды слишком низкая, то вы не сможете наполнить ванну водой той
температуры, которая установлена на пульте управления.
Функциональный модуль смешивает горячую и холодную воду, подавая в ванну теплую воду через отверстие
наполнения ванны, при этом температура воды ниже температуры горячей воды, подаваемой в функциональный
модуль.
Давление подаваемой в функциональный модуль горячей и холодной воды должно быть не менее 0,2 МПа
(динамическое) (не выше 0,75 МПа).
* Разница в давлении горячей и холодной воды состоит в том, что давление холодной воды должно быть выше,
разница в давлении не должна превышать 0,10 МПа.
Если давление низкое, то вода не течет в виде водопада. Помимо этого, ванна будет дольше наполняться горячей
водой.
Характеристики систем энерго- и водообеспечения
- Давление подачи: 0,20 - 0,75 МПа
- Температура подаваемой воды: 60°C - 70°C
- Расход горячей воды:
•
макс. температура 60°C
•
макс. расход 35 л/мин.
•
макс. объем для одного: прим. 355 л, для двоих: прим. 545 л
Диаметр подводящей трубы функционального модуля G3/4. Внимание: диаметр водопроводных труб не должен быть
меньше диаметра подводящей трубы функционального модуля.
Использование оборудования не на полную мощность может привести к проблемам у заказчика.
Используйте изоляционный материал на коническом резьбовом соединении.
Между концом водосточного шланга и водостоком следует оставить небольшое пространство.
В противном случае вода может потечь в обратном направлении.
Подсоединение электрического кабеля
Электрический кабель от функционального блока должен быть проведен напрямую к электросети. Электрический
кабель должен был постоянно подключен к электросети.
●
●
●
●
●
●
●
●
Функциональный
модуль
Ванна
