Обозн.
Цвет
Состояние Примечания
Красный Горит
Устройство пытается подключиться по
IP, но это не получается
LAN1~4
Зеленый
Выкл.
Ethernet-интерфейс не находится в
состоянии связи.
Мигает
На Ethernet-интерфейсе передаются или
принимаются данные.
Горит
Ethernet-интерфейс
находится
в
состоянии связи.
Задняя панель

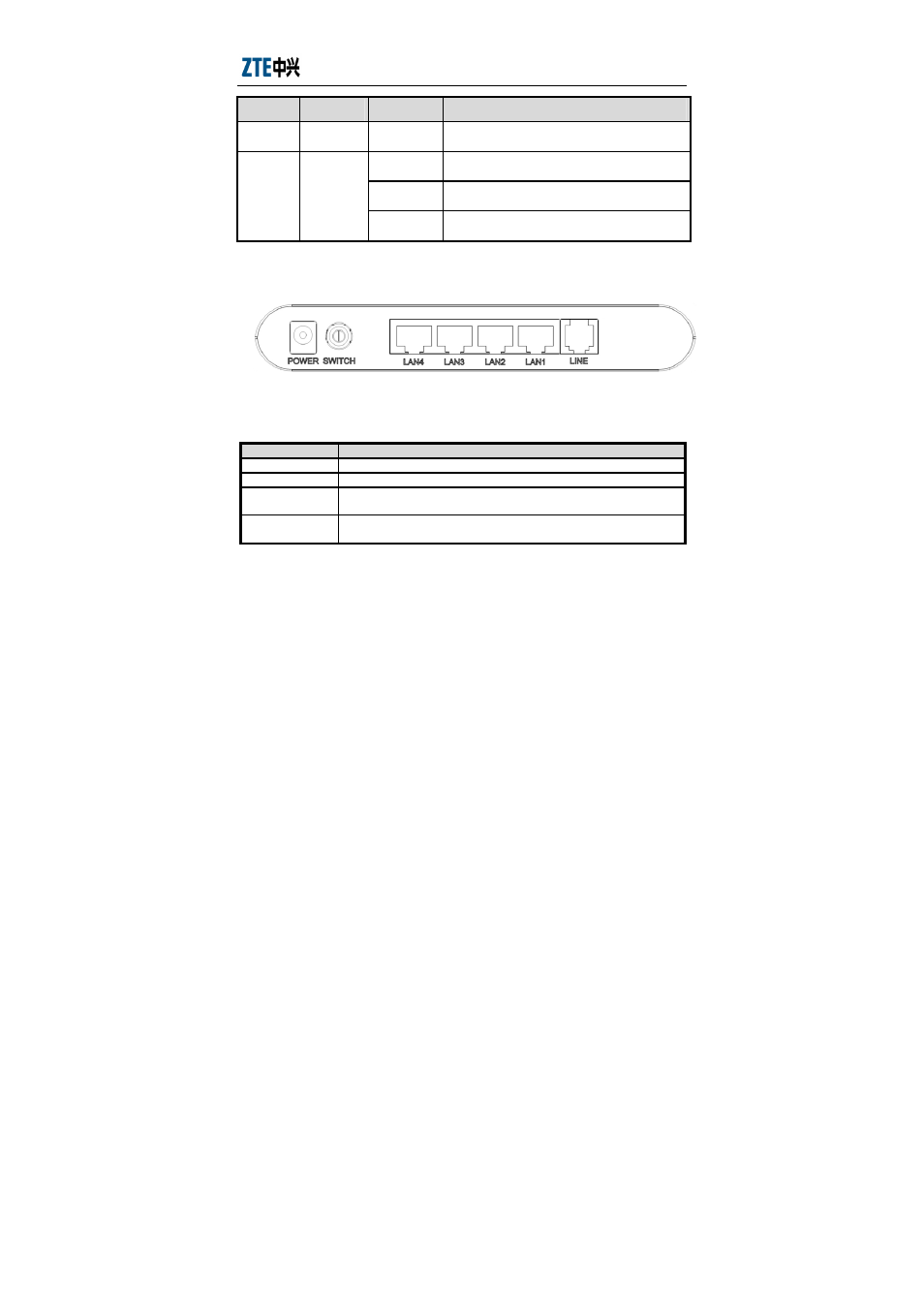

Рис. 3.1-2 Задняя панель ZXDSL 831CII
Табл. 3.1-2 Описание разъемов на задней панели
Обозначение
Назначение
SWITCH
Включение/выключение питания
POWER
Разъем питания для подключения блока питания
LAN1~LAN4
Разъем RJ-45 для подключения компьютера или других
сетевых устройств по сетевому кабелю
LINE
Разъем RJ-11 для подключения к линии ADSL или
разветвителю через телефонную линию
1.8 Подключение оборудования
Вариант 1
Рекомендуется следующий метод подключения. На рис. 3.2-1
показано подключение ZXDSL 831CII, компьютера, разветвителя и
телефонов.
