Регулировка положения датчика носителя
Датчик носителя следует расположить так, чтобы он правильно определял
“расположение” этикеток, перфорации и отверстий на носителе.
В большинстве случаев подходит заводское положение датчика. Если это не так,
выполните регулировку.
Регулировка верхнего датчика носителя
Для регулировки внешней части носителя выполните следующие действия:
1.
Снимите ленту. Найдите верхний датчик носителя (
-A).
2.
Ослабьте винт.
3.
Передвиньте верхний датчик в гнезде так, чтобы он расположился непосредственно
над указателем, перфорацией или отверстием в носителе.
4.
Затяните винт.
Для регулировки внешней части носителя:
5.
Снимите ленту. Найдите верхний датчик носителя (
-A).
6.
Вывинтите винт.
7.
Поднимите верхний датчик носителя и передвиньте дачик и крышку провода к
внешней части. Аккуратно вытяните провода через пучок кабелей. Для удобства
регулировки можно отодвинуть крышку проводов датчика в сторону.
8.
Установите и затяните винты.
9.
Убедитесь, что провода проходят по выемке кронштейна датчика носителя.

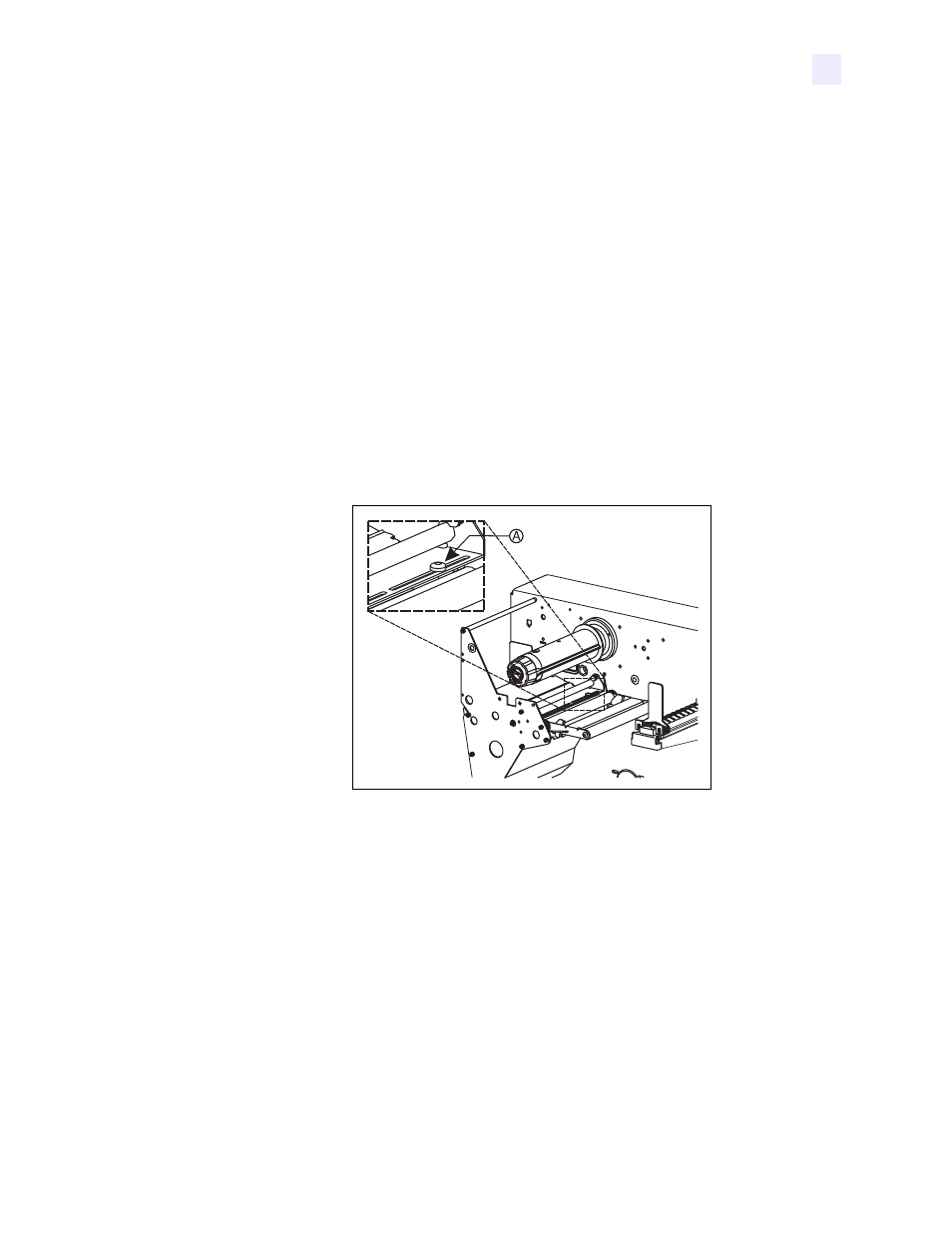

Рисунок 9 •
Верхний датчик носителя
