110PAX4/R110PAX4 Краткое руководство
Загрузка ленты
08.08.2007
110PAX4/R110PAX4 Краткое руководство
57513L-152 Вер. A
6.
См.
. Пропустите ленту под узел печатающей головки, а затем направьте
вверх к вспомогательному ролику.

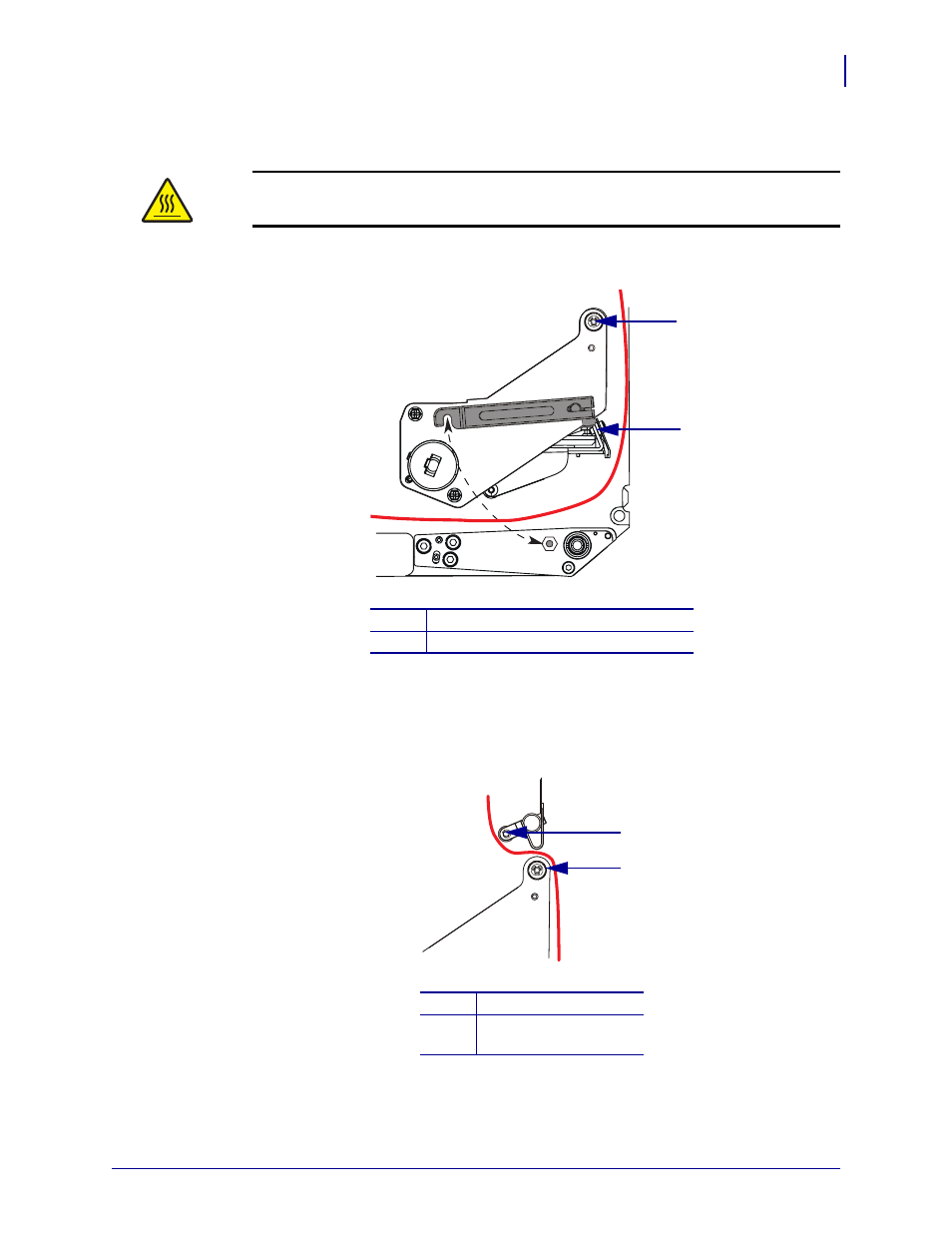

Рис. 21 • Протягивание ленты под узлом печатающей головки
7.
См.
. Пропустите ленту поверх вспомогательного ролика, оберните вокруг
натяжного ролика, а затем направьте вверх по направлению к узлу верхнего рычага.
Рис. 22 • Протягивание ленты вокруг роликов
Предупреждение • Печатающая головка может быть горячей; прикосновение
может привести к ожогу. Подождите, пока печатающая головка не остынет.
1
Вспомогательный ролик
2
Печатающая головка
1
Натяжной ролик
2
Вспомогательный
ролик
2
1
1
2
