Интерфейс Ethernet
94
980643-151 Вер. A TLP 2824 Plus™ Руководство пользователя 20.04.2009

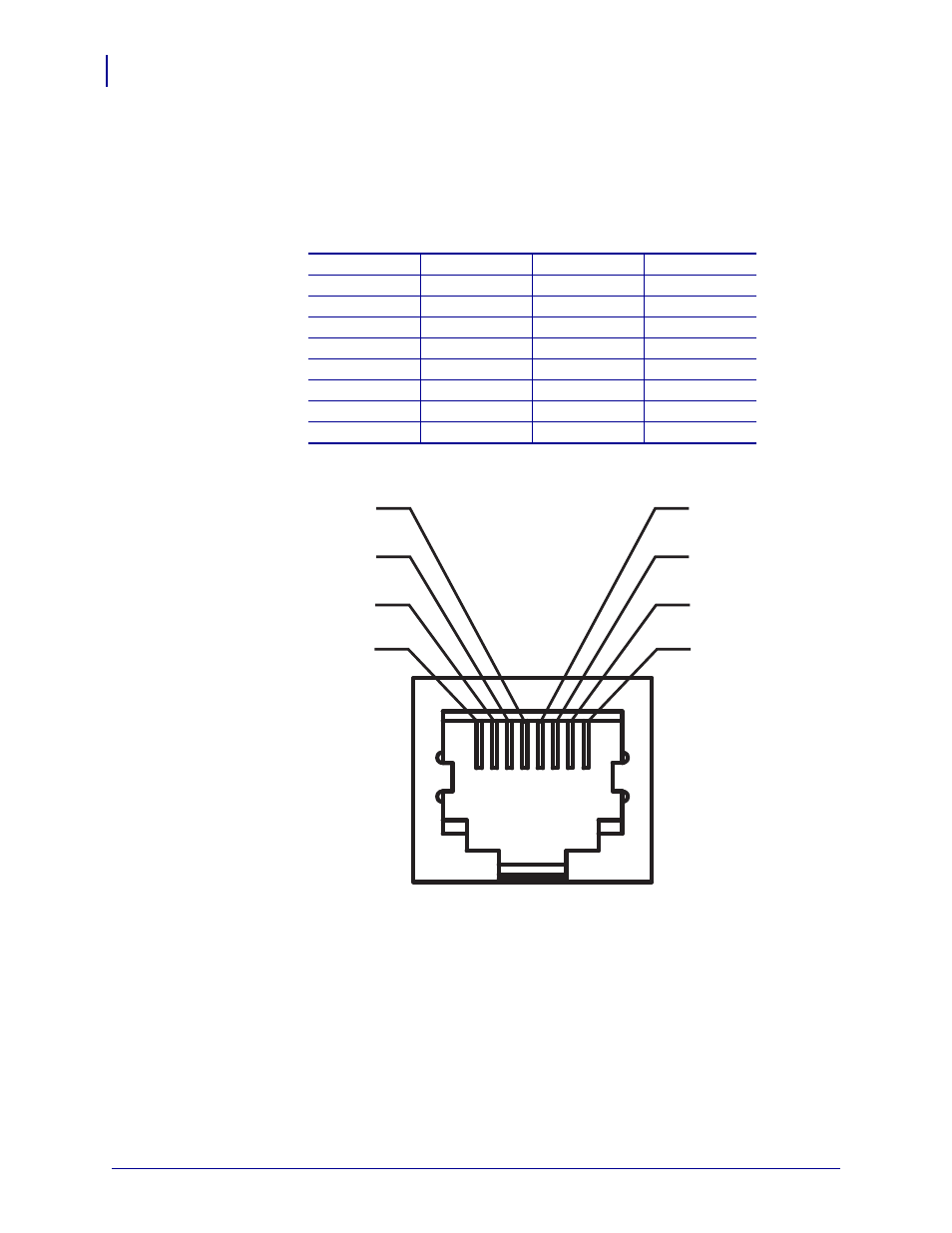

Интерфейс Ethernet
Для данного интерфейса необходим кабель UTP RJ45 Ethernet не ниже пятой категории.
В следующей таблице приведены описания сигналов.
Сигнал Контакт Контакт Сигнал
Tx+ 1 1 Tx+
Tx- 2 2 Tx-
Rx+ 3 3 Rx+
— 4 4 —
— 5 5 —
Rx- 6 6 Rx-
— 7 7 —
— 8 8 —
4
3
2
1
5
6
7
8
