Изменение конфигурации интерфейсной платы аппликатора
Изменение положения перемычек для изолированного режима
15.11.2012
P1051584-152
Настройте положение перемычек для изолированного режима от +5
до +28 В
13.
Найдите области, обозначенные как J4 и J5.
14.
Внимание! • Не подавайте внешнее питание, пока плата не будет перенастроена
на изолированный режим.
Для смены используемого по умолчанию неизолированного режима на

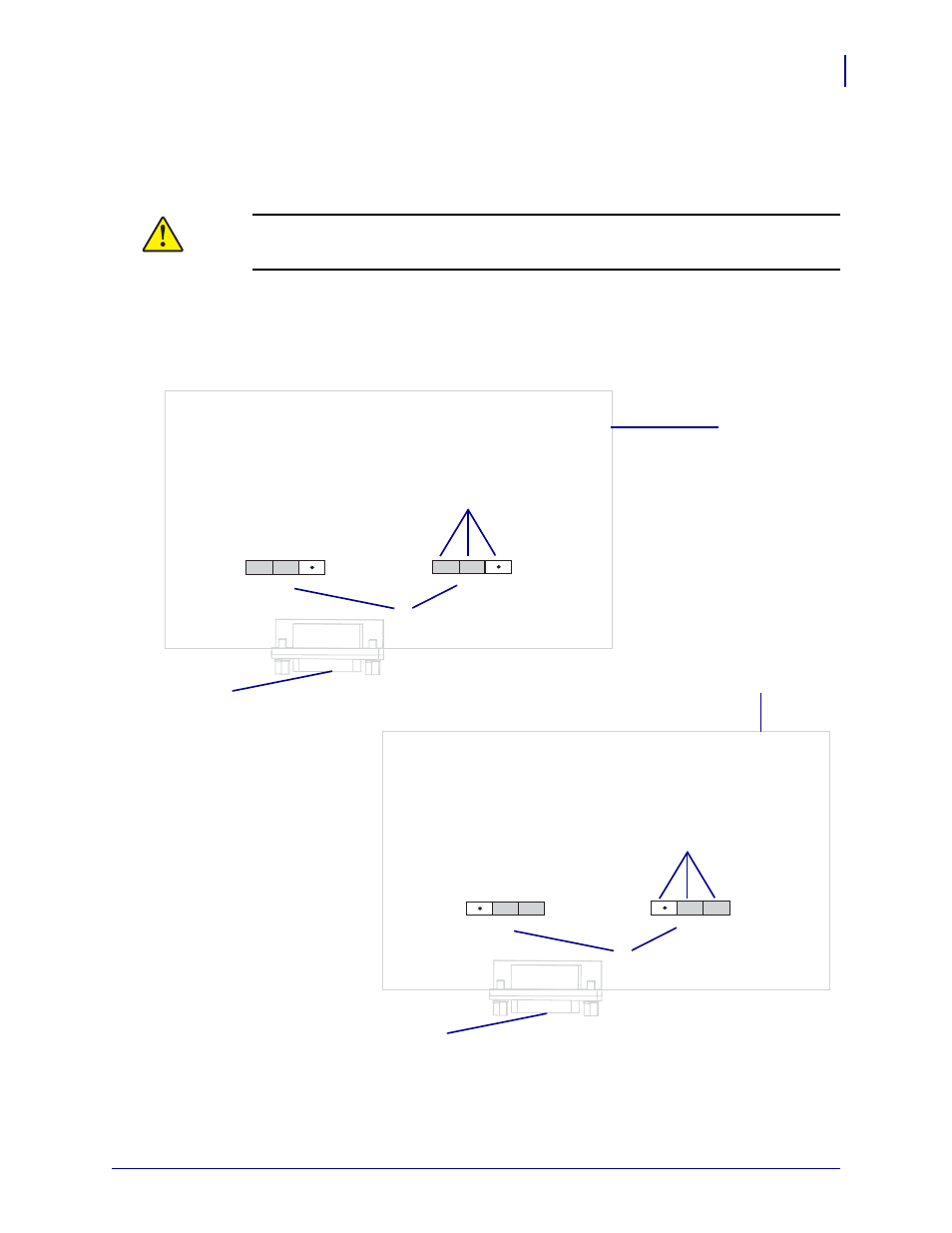

изолированный режим переместите перемычки J4 и J5 так, чтобы они замыкали
контакты, как показано. При необходимости можно использовать остроносые
плоскогубцы.
ȼɇɍɌɊ ȼ
ȼɇȿɒ ȼ
ȼɇɍɌɊ
ɁȿɆ
ȼɇȿɒ ɁȿɆ
-
J4
ȼɇɍɌɊ ȼ
ȼɇȿɒ ȼ
ȼɇɍɌɊ
ɁȿɆ
ȼɇȿɒ ɁȿɆ
-
J4
2
3
Обозначение
Серый: положение
перемычки
Белый: не соединено
НЕИЗОЛИРОВАННЫЙ РЕЖИМ (значение по умолчанию)
Внутреннее питание, +5 V
ИЗОЛИРОВАННЫЙ РЕЖИМ
Внешнее питание, от +5 до +28 В
1
1
2
3
4
4
