Страница 2
• Спортивные игры и ориентирование ночью
• Промышленный и любительский лов рыбы, лодочный спорт
• Поиск и спасение
• Ремонт и обслуживание оборудования
• Иные, сопряженные с выполнением большого объема ручных операций в условиях
недостаточной освещенности.

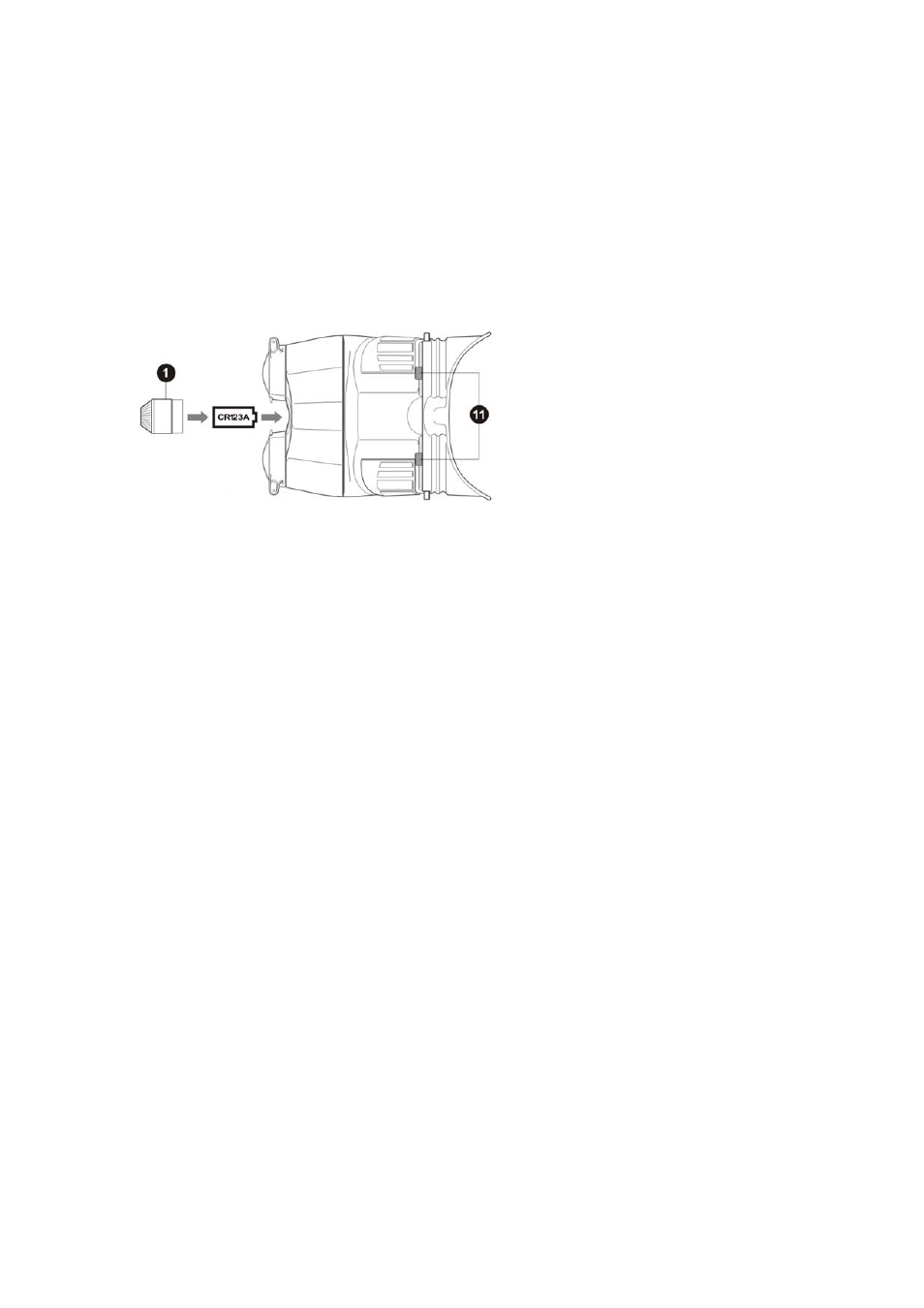

УСТАНОВКА БАТАРЕЙ
Отвинтите крышку батарейного отсека (1). Вставьте элемент питания CR123А, соблюдая
полярность. Завинтите крышку (1) на место.
ИСПОЛЬЗОВАНИЕ ПРИБОРА
• С помощью ремешков отрегулируйте маску на нужный размер. Маска должна плотно
прилегать к голове.
• Надежно присоедините бинокль к переходнику (2). Для этого совместите выступ
переходника с отверстием в бинокле рядом с кнопкой включения “ON” и привинтите
с помощью винта (3) бинокль Tracker к переходнику (2).
• Наденьте маску с подсоединенным биноклем на голову.
• Для регулировки расстояния относительно глаз отпустите винты (4) и (5) и
передвигайте прибор по продольной оси, вверх-вниз и регулируйте угол наклона.
Обнаружив удобное положение, зафиксируйте регулировку, зажмите винты (4) и (5).
• Войдите в темную зону. Откройте объективы бинокля, откинув крышки (7) на корпус
и кнопкой "ON" (8) включите бинокль. О начале работы прибора сигнализирует
индикатор зеленого цвета.
• Проверить работоспособность прибора можно и в освещенной зоне, но при
закрытых крышках объективов. Открывать их в этом случае категорически
запрещается.
• В случае необходимости нажатием кнопки "IR" (9) включите инфракрасную
подсветку. При этом загорится индикатор красного цвета.
• Наведите прибор на объект, находящийся на расстоянии 30-40 метров. Вращением
барабана центральной фокусировки (10) и поводковых механизмов окуляров (11)
добейтесь максимального качества изображения в обоих зрительных каналах.
• Производите дальнейшее наблюдение, пользуясь только барабаном центральной
фокусировки (10).
• Для ведения непосредственного наблюдения, нажмите кнопку (6) и с помощью ручки
(5) откиньте бинокль вверх.
• По окончании наблюдения, нажатием кнопки "ON" (8) выключите прибор, закройте
объективы крышками (7).
• Отсоедините бинокль от маски, открутив винт (3) против часовой стрелки до упора.
• Уложите комплект в чехол.
• Для ведения непосредственного наблюдения, нажмите кнопку (6) и откиньте бинокль
вверх.
