Инструкция по эксплуатации Yukon SENTINEL
Страница 3

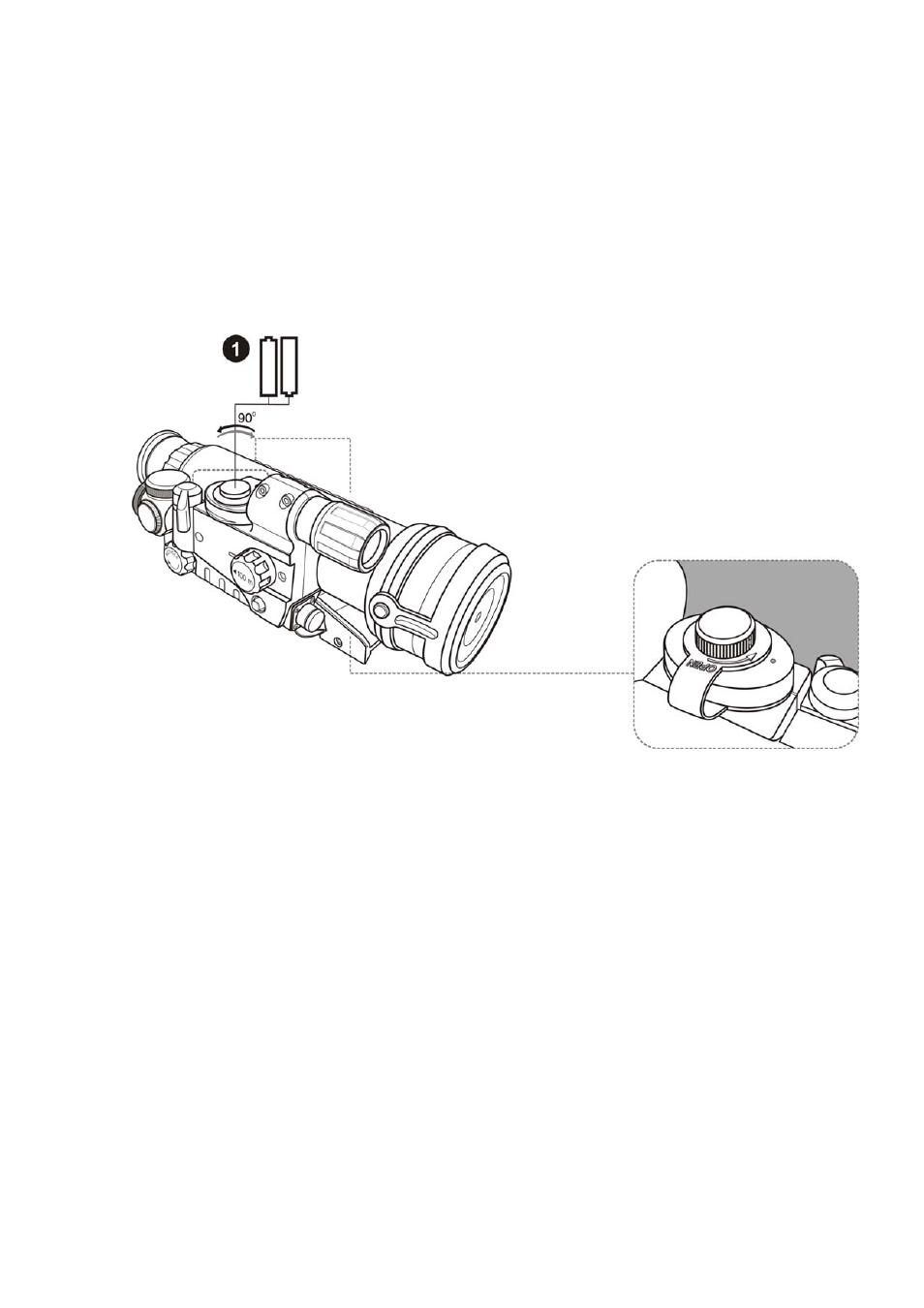

УСТАНОВКА БАТАРЕЙ
• Поверните крепежный винт крышки контейнера батарей на 90 градусов
против часовой стрелки таким образом, чтобы красная точка на крепежном
• винте оказалась напротив красной точки на крышке контейнера батарей.
• Снимите крышку, приподняв ее за имеющийся выступ.
• Вставьте две батареи типа АА (допускается также применение двух аккуму-
ляторных батарей, эквивалентных батарее типа АА) таким образом, чтобы
• (+) и (-) соответствовали маркировке на внутренней поверхности крышки
контейнера батарей.
• Закройте крышку, повернув винт на 90 градусов по часовой стрелке.
ИСПОЛЬЗОВАНИЕ ПРИЦЕЛА
• Установите батареи в соответствии с указаниями раздела "Установка батарей".
• Войдите в темную зону.
• Снимите крышку объектива, сдвинув ее на корпус объектива (2).
• Включите прибор, повернув рукоятку (3) в положение "ON" - загорается индикатор
зеленого цвета. При разряде батарей цвет индикатора изменяется на красный. Это
означает, что прицел будет нормально работать с включенным ИК-осветителем до
полного разряда батарей еще около 30 минут.
• Вы также можете проверить прицел и в освещенной зоне. Этот режим работы
предусмотрен исключительно для проверки работоспособности прибора - крышка (2)
должна быть плотно надета на объектив.
• Для регулировки яркости красной прицельной метки поворачивайте ручку (4).
• Для выбора цвета прицельной метки (зеленый или красный) нажимайте кнопку (5).
• Выберите неподвижный объект наблюдения, удаленный на расстояние около 100 м.
• Установите ручку фокусировки объектива (6) напротив метки "100" - об этом
свидетельствует повышенное усилие ее фиксации.
• Наблюдайте выбранный объект через прицел, вращайте кольцо фокусировки окуляра
(7) до получения максимального качества изображения.
• При необходимости включите встроенный ИК - осветитель (8). Для этого поверните
рукоятку (3) в положение "IR" - загорается индикатор красного цвета.
