Автоматический антенный тюнер ATU-450

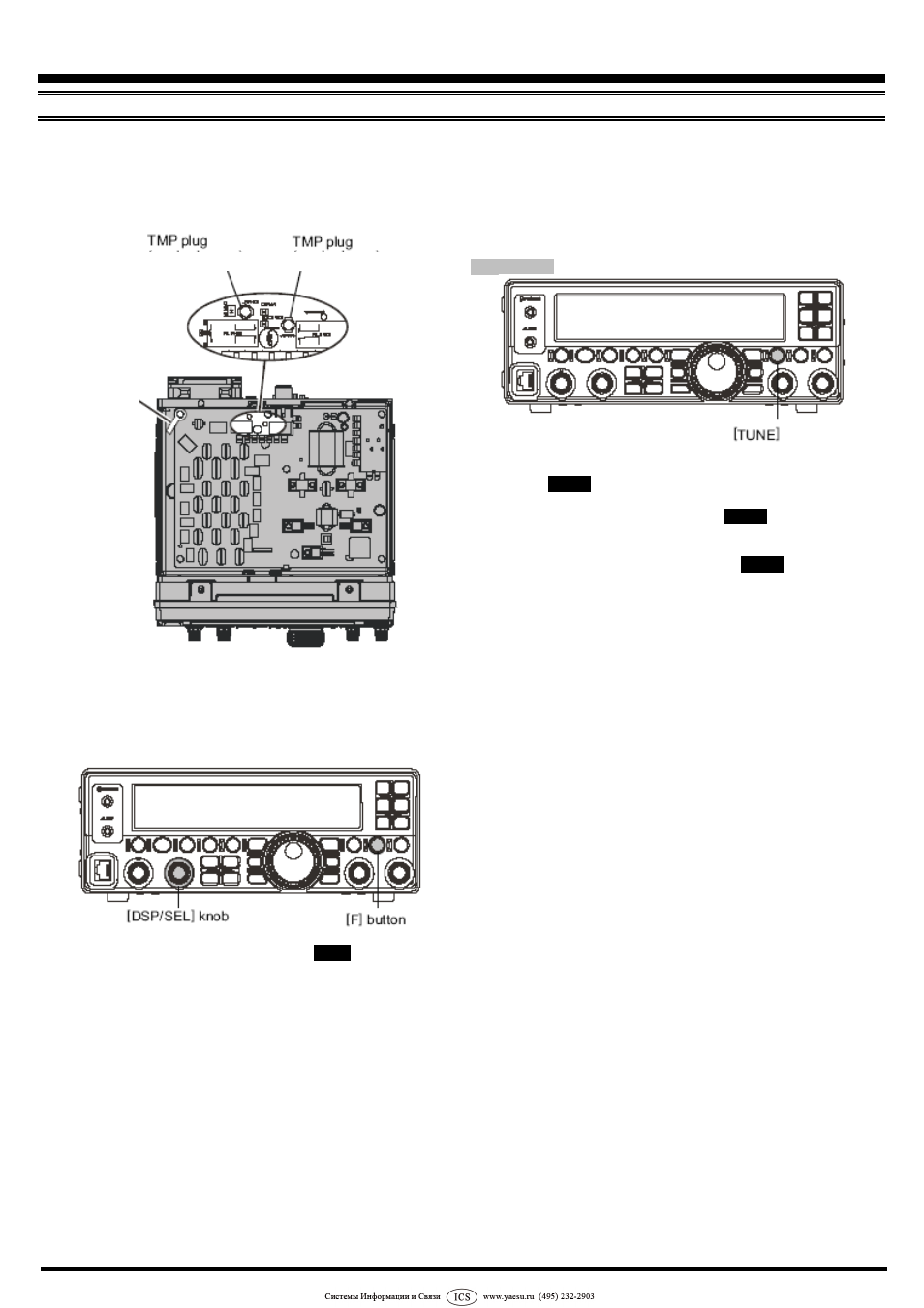

9. Переверните FT-450 для доступа к верхней части.
Подсоедините разъем ТМР (помечен зеленым) от ATU-450
к J5402 на главном корпусе и другой разъем ТМР (помечен
серым) от ATU-450 к J5404 на главном корпусе. Закрепите
два коаксиальных кабеля фиксатором.
10. Закрепите обратно нижнюю и верхнюю крышки 16
винтами.
11. Подсоедините силовой кабель к разъему ~ DC IN на
задней панели FT-450. Включите внешний источник
питания, а затем включите FT-450 посредством нажатия и
удержания
в
течение
одной
секунды
кнопки
[POWER(ON/OFF)].
12. Нажмите и удерживайте в течение одной секунды кнопку
[F] для входа в Меню. Значок «
MENU
»
появится на
дисплее.
13. Поверните регулятор [DSP/SEL] для выбора Меню
“TUNER”.
14. Нажмите регулятор [DSP/SEL] для настройки этого пункта
Меню.
15. Поверните регулятор [DSP/SEL] для выбора желаемого
режима ATU.
INT ATU: пропускает только переданный сигнал через
ATU-450.
INTRATU: пропускает и переданный, и принимаемый
сигналы через ATU-450.
16. Нажмите регулятор [DSP/SEL] для сохранения новой
настройки
17. Нажмите и удерживайте в течение одной секунды кнопку
[F] для возвращения к обычному режиму работы.
Установка и настройка антенного тюнера теперь завершены.
Управление
1. Для включения автоматического антенного тюнера
нажмите кнопку [TUNE].
Значок “
TUNER
” появится на дисплее.
Если частота трансивера находится за пределами
любительского диапазона, значок “
TUNER
” не появится.
2. Нажмите и удерживайте в течение одной секунды кнопку
[TUNE] для включения автоматической настройки.
Передатчик будет включен и значок “
TUNER
” будет мигать
пока настройка продолжается.
3. Настройка будет автоматически остановлена, когда будет
найден низкий КСВ. Во время настройки вы можете
нажать и удерживайте в течение одной секунды кнопку
[TUNE] для выключения автоматической настройки.
4. Для выключения автоматического антенного тюнера
нажмите кнопку [TUNE] еще раз.
Установка дополнительных устройств
Страница 88
FT-450 Руководство Пользователя
(помечен зеленым)
(помечен серым)
Фиксатор
кнопка
