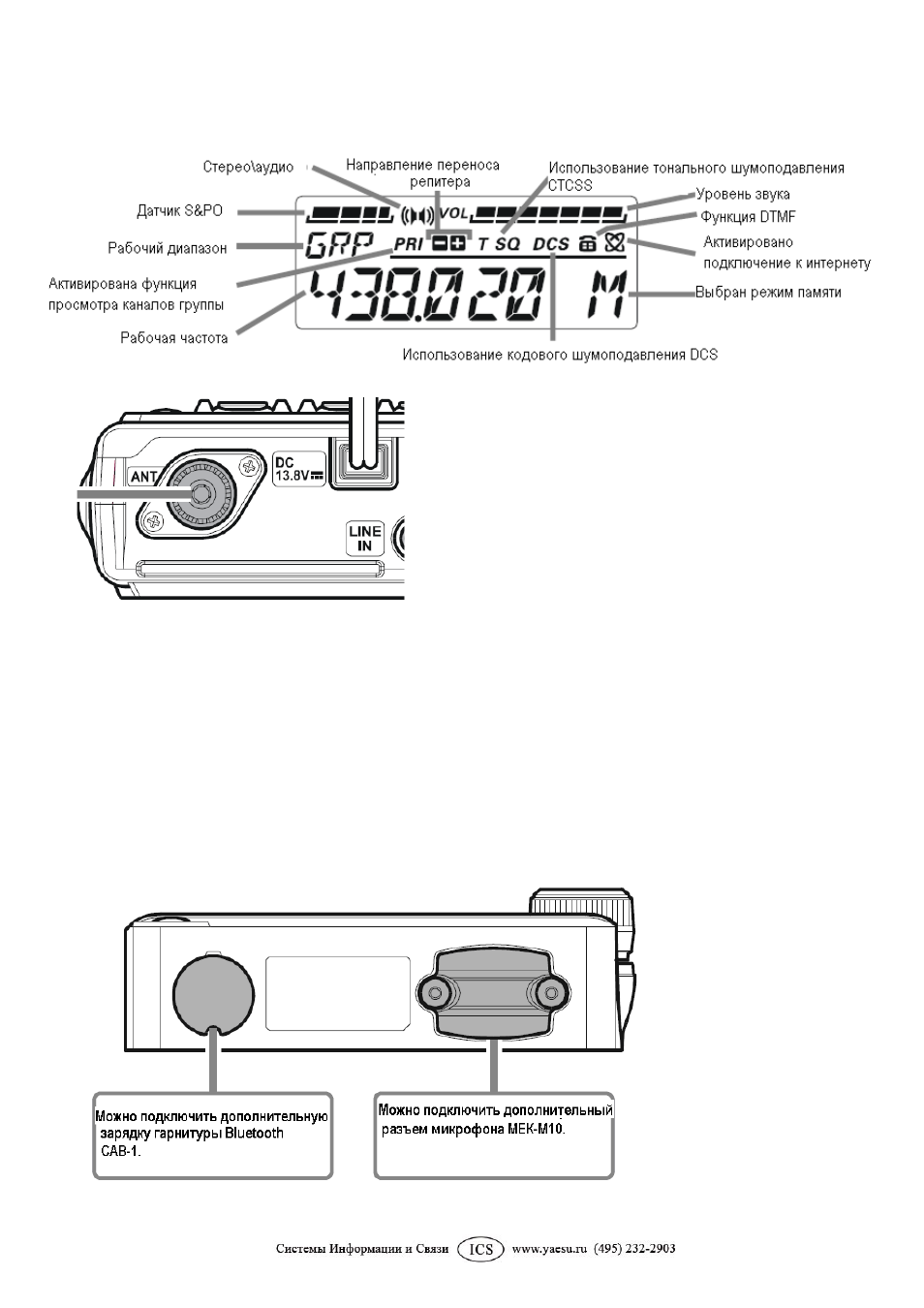

Задняя панель и ЖК-дисплей
Шлейф13.8В постоянного тока с предохранителем.
Подключите данный шлейф к аккумулятору машины при помощи кабеля постоянного тока.
•
Подключите красный шнур к «+» аккумуляторной батареи, а черный шнур к «-». Кабель
переменного тока короткий, т.к. процесс передачи требует мощного электрического потока
постоянного тока.
•
Мощность может быть значительно снижена при подключении кабеля постоянного тока к
прикуривателю или коробке предохранителя.
•
Установите линейный фильтр на ваше транспортное средство, если генератор переменного тока
работает шумно.
Разъем ANT:
Подключите антенну 144\430 МГц, настроенную на сопротивление 50 Ом. Используйте
коаксиальный кабель 50 Ом с низким уровнем потерь и соединителем М типа (PL259).
10
