Руководство пользователя HL-1.5KFX
11.5 Декодер диапазона/частотомер
Декодер диапазона декодирует различные сигналы данных о диапазоне, генерируемые трансиверами
различных производителей (ICOM. YAESU, KENWOOD). Используя декодированный сигнал,
усилитель мощности автоматически определяет рабочую частоту трансивера.
Три наиболее известных производителя предлагают четыре типа сигналов о текущем рабочем
диапазоне, а именно, DC напряжение, 4 разрядные TTL, RS-232C и последовательные данные.
Усилитель мощности HL-1.5KFX предусматривает использование любого из перечисленных методов
определения текущего диапазона при подключении соответствующего кабеля.

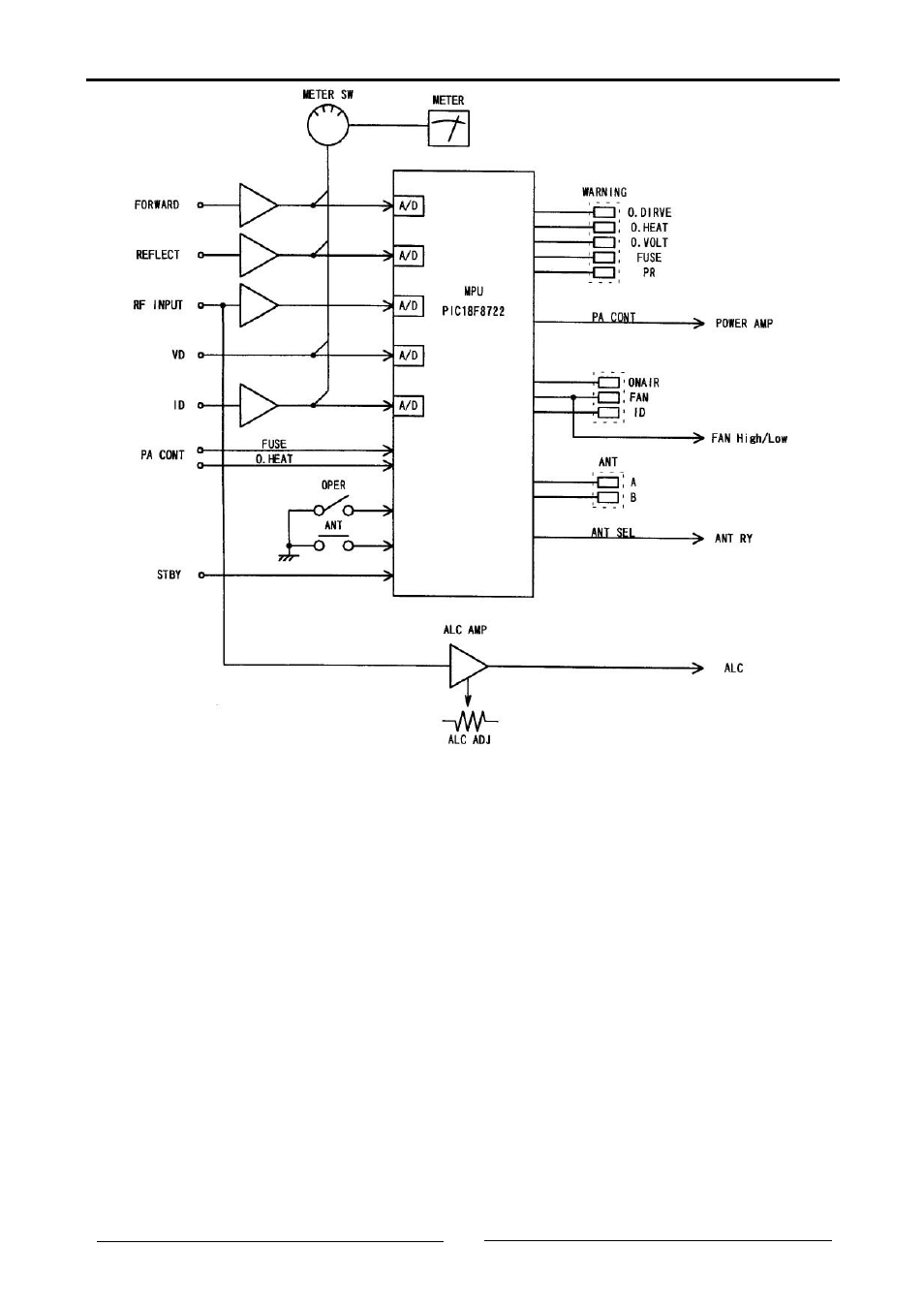

Микропроцессор усилителя также осуществляет функцию измерения частоты. ВЧ сигнал раскачки от
трансивера сэмплируется и делится на 16 (PC1675) после чего подается на вход блока управления.
Если в режиме ручной установки диапазона частота ВЧ сигнала раскачки от трансивера не
совпадает с частотой выбранного диапазона, то микропроцессор сгенерирует сигнал несовпадения
диапазонов, что приводит к остановке усилителя.
Кроме этого, в случае обнаружение на входе ВЧ излучения в пределах от 26.0 до 28.0 МГц
работа усилителя мощности будет мгновенно прекращена.
