Инструкция по эксплуатации HL-700B
Органы управления и регуляторы

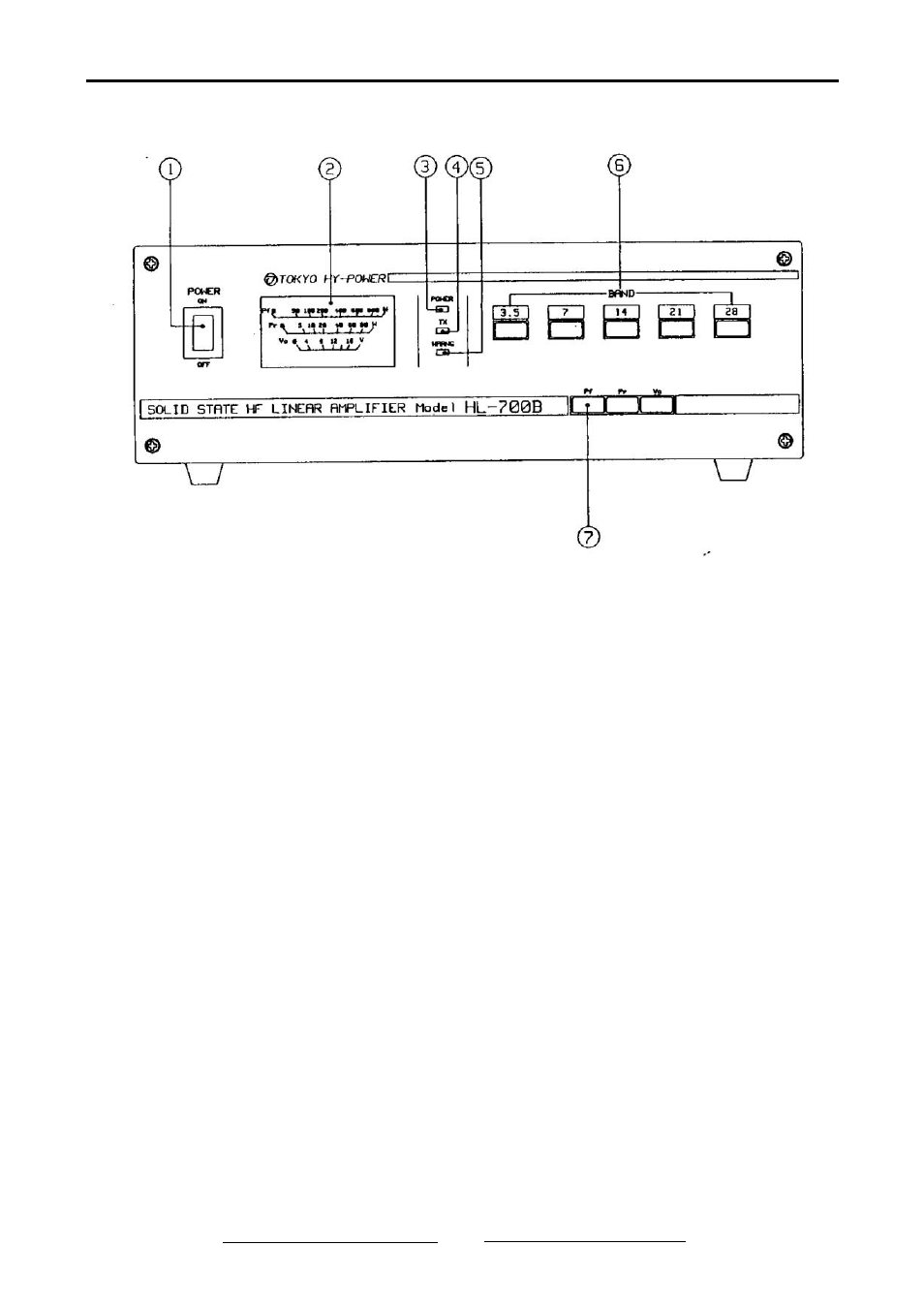

(1)Передняя панель
POWER
Этот выключатель питания “качельного” типа. Нажатие верхней части выключателя приводит к
включению питания, нажатие нижней части – к его отключению.
Индикатор значений Pf, Pr и Vc
Вы можете выбрать необходимое для индикации значение, нажимая кнопки (7). При выборе Pf будет
отображаться значение излучаемой мощности, при выборе Pf – значение отраженной мощности, а
при выборе Vc - значение напряжении линии питания.
Индикатор включения питания
Подсвечивается при включении питания усилителя.
Индикатор передачи (TX)
Подсвечивается при работе усилителя в режиме передачи. В режиме приема подсветка
прекращается.
Индикатор предупреждения (WARNG)
Подсвечивается при срабатывании какой-либо защитной цепи усилителя. При штатном режиме
работы усилителя мощности этот индикатор не должен быть подсвечен.
Диапазон
Кнопки выбора диапазона, которые позволяют подключить необходимый фильтр низких частот на
выходном каскаде усилителя мощности.
Если вы хотите использовать диапазоны WARC, то нажимайте следующие кнопки.
Диапазон 10 Мгц – нажмите кнопку диапазона 14
Диапазон 18 Мгц – нажмите кнопку диапазона 21
Диапазон 24.9 Мгц - нажмите кнопку диапазона 28
Кнопки выбора значений показаний
Выберите необходимое значение для индикации на шкале измерительного устройства Pf (излучаемая
мощность), Pr (отраженная мощность) и Vc (напряжение линии питания).
5
