13
8. Затяните все гайки мачтового фиксатора, кроме квадратной, удерживающей болт М8 Х 95,
продетый сквозь зажимы мачтового фиксатора и мачту. Пока только слегка затяните эту гайку.
Внимание. Не затягивайте гайки на мачтовых фиксаторах слишком сильно. Затягивать их нужно до
тех пор, пока пружинная шайба не станет плоской, а затем подтянуть еще максимум на пол-оборота –
оборот.
9. Вставьте круглый разъем управляющего кабеля в гнездо на боку основания поворотного
устройства и зафиксируйте его, затянув муфту разъема. Надвиньте пластмассовый чехол на разъем;
слегка прижмите чехол к корпусу и в таком положении закрепите его второй конец на кабеле
изоляционной лентой. Это улучшит водостойкость конструкции. Зафиксируйте управляющий кабель
на опоре в нескольких местах, используя для этого изоляционную ленту и / или кабельные бандажи,
стойкие к ультрафиолетовому излучению.
10. Попросите кого-то из работников на земле выставить блок управления на отметку 180
о (юг), что
соответствует повороту на 180 о по часовой стрелке от крайнего левого положения остановки. При
вращении посмотрите, не перекашивается ли болт М8 Х 95между мачтой и зажимами мачтового
фиксатора. Если наблюдается перекос, прекратите поворот, и слегка отрегулируйте центровку на
упорной втулке и/или в мачтовом фиксаторе, чтобы устранить его. Если болт М8 Х 95 не
перекашивается, можно затянуть квадратную гайку.
11. Оставьте достаточный запас коаксиального кабеля, чтобы антенна могла поворачиваться на все
450º диапазона вращения, при этом не натягивая коаксиальный кабель (см. Рисунок 8). Зафиксируйте
коаксиальный кабель на опоре, используя для этого изоляционную ленту и / или кабельные бандажи,
стойкие к ультрафиолетовому излучению.
12. Установка завершена. Если при монтаже вы процарапали меламиновое покрытие поворотного
устройства, можно нанести на царапину несколько слоев акриловой аэрозольной краски, чтобы
предохранить оголенный металл от коррозии. По завершении установки, протестируйте систему,
эксплуатируя поворотное устройство во всем диапазоне его вращения. Это полезно делать с помощью
внешнего наблюдателя, чтобы по его сигналу можно было прекратить тест на исправность работы,
если возникнет какая-либо помеха, произойдет зажатие или натяжение петли коаксиального кабеля.
Примечание к установке
При использовании опоры на крыше и длинной мачты, настоятельно рекомендуется установить втулку
для крепления ветровых растяжек. Втулки Yaesu GS-050 и GS-065 имеют проушины для закрепления
ветровых растяжек. При закреплении растяжек может случиться, что осевые линии втулки для
крепления растяжек и поворотного устройства не совпадают, проверьте крепление опоры и растяжек и
убедитесь, что мачта стоит прямо.

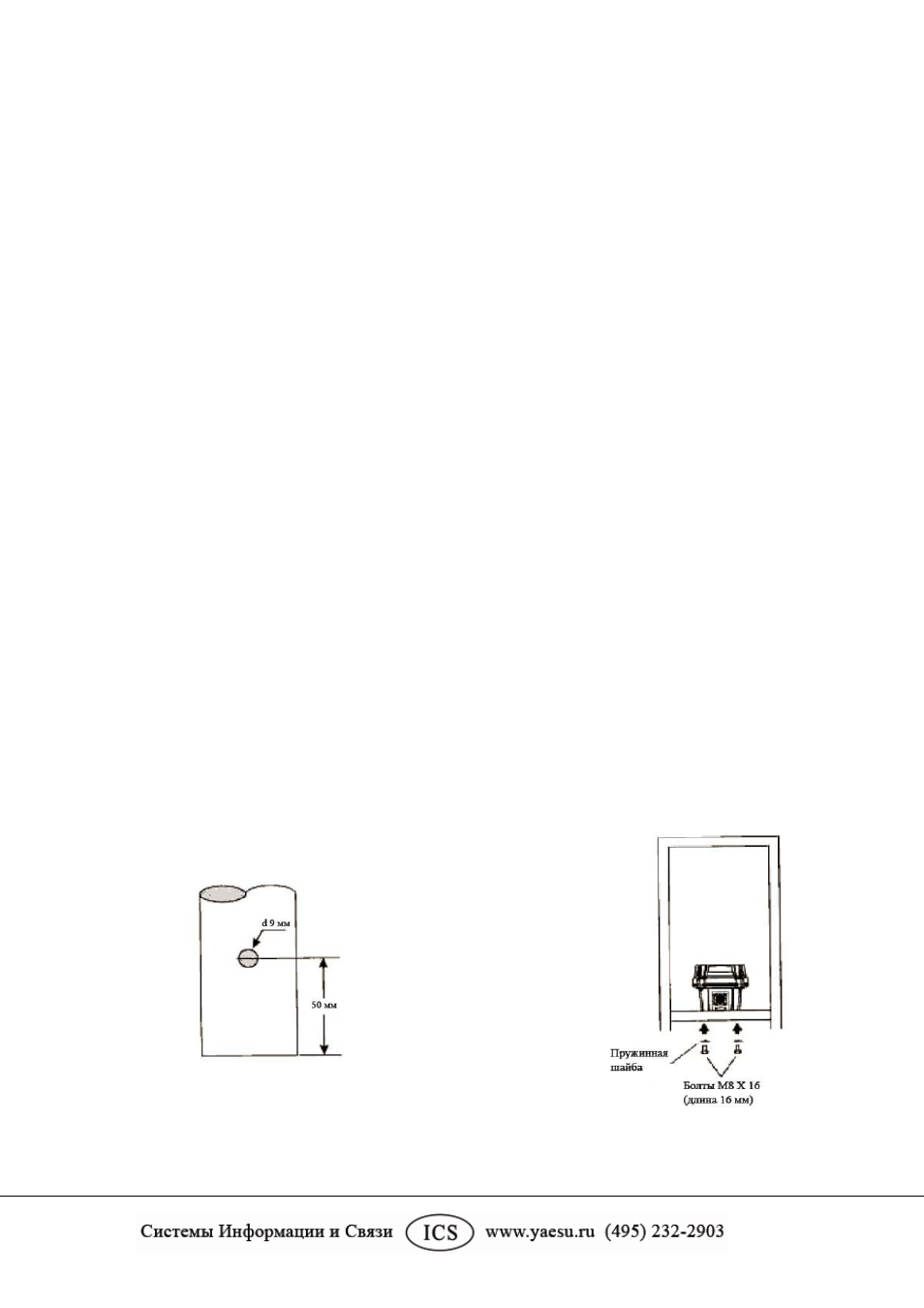

Рисунок 1
Рисунок 2
