I- 3
Рис. I-2: Монтаж направляющего держателя при креплении на стенке
шахты
Трубный удлинитель (рис. I-3) идентичен направляющему
держателю, но имеет два крепления для верхних и нижних
направляющих. Для устройств погружного монтажа типов R2,
DN36 и DN50 с 1 трубной направляющей отсутствует шина (7). Монтаж направляющего
держателя или трубного
удлинителя при креплении
на трубе
−
Хомут (5) уложить вокруг напорного трубопровода (6), а шину (7)
спереди уложить на хомут (5).
−
Шину (7) и хомут (5) слегка свинтить винтами с внутренним
шестигранником (8) и шестигранными гайками (9). С обеих сторон
подложить по одной шайбе под винт (8) и гайку (9). Продольный паз
шины (7) обращен вперед.
−
Два болта с прямоугольной головкой (11) направляющего держателя
(1) или трубного удлинителя (10) ввести в шину (7), выровнять и
закрепить двумя шестигранными гайками (12) и шайбами. Крепежная
система выполнена таким образом, что после монтажа обеспечивается
доступ ко всем винтам.

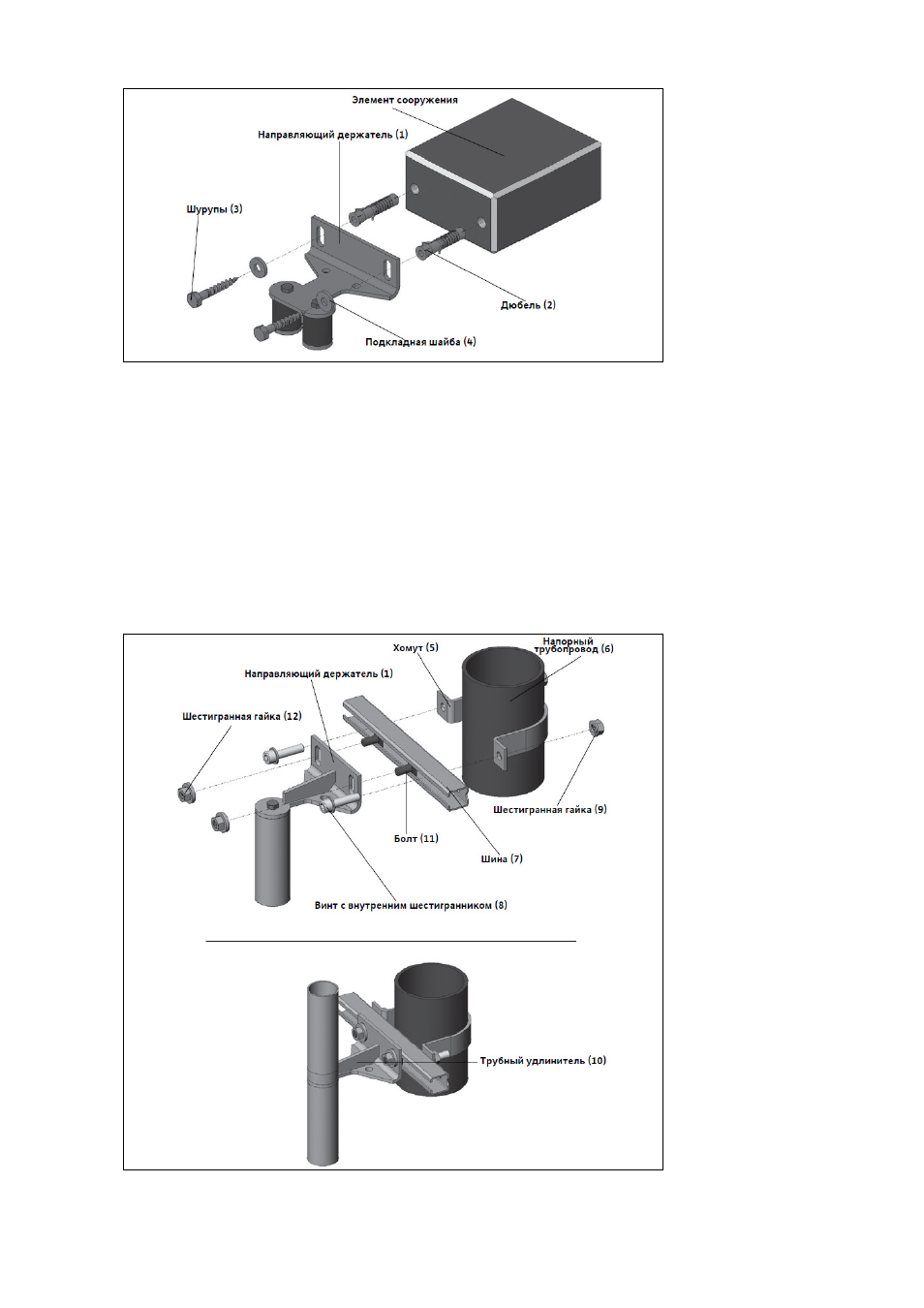

Рис. I-3: Монтаж направляющего держателя при креплении на трубе
