5- 12

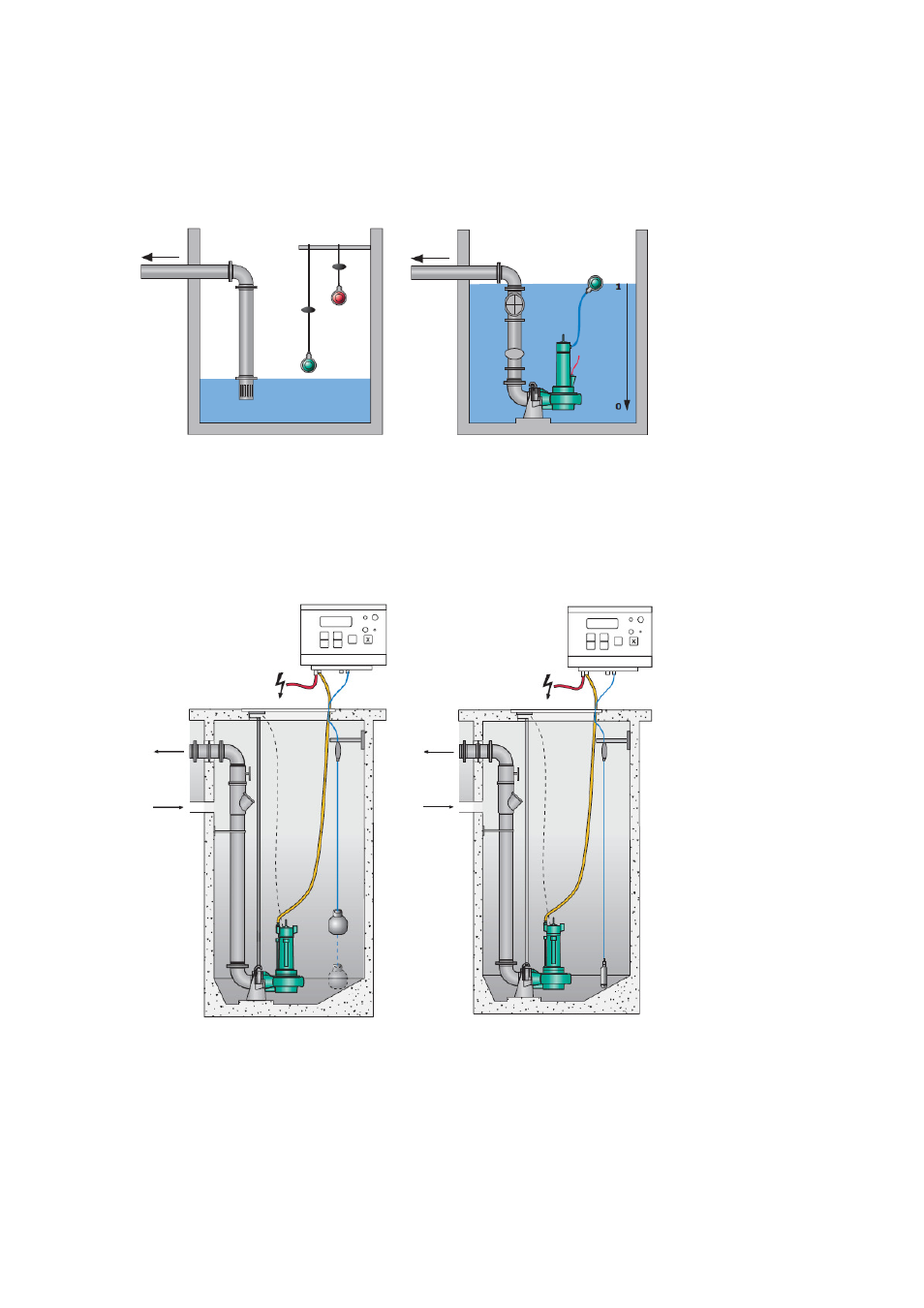

Этот поплавок имеет короткий кабель для перемещений по вертикали и
соответственно небольшой диапазон по уровням между включением и
выключением. Чтобы избежать частых пусков оборудования, необходимо
применять минимум два поплавковых выключателя. Нижний для выключения
насоса (защита от сухого хода) и верхний для включения насоса (рис 16). Одноточечный поплавковый
выключатель
Этот поплавковый выключатель имеет большой угол между точками
включения и выключения. Он закрепляется на трубопроводе. Уровни
включения/выключения определяются длиной кабеля (рис 17). Двухточечный поплавковый
выключатель
Рис. 16 Рис. 17
При этом способе при помощи измерительного колокола измеряется давление.
Столб жидкости создает давление, которое по шлангу передается на прибор
управления. В приборе управления давление преобразуется в электрический
сигнал. Тем самым возможно непрерывное измерение уровня и свободное
задание точек выключения/включения (рис 18). Измерение
гидростатического давления
При этом способе также измеряется гидростатическое давление. Давление
через мембрану сразу на датчике давления преобразуется в электрический
сигнал (рис 19). Датчик давления
Рис. 18 Рис 19
