Инструкция по монтажу и эксплуатации – Инструкция по эксплуатации Wilo MVISE 2G
Страница 10
Инструкция по монтажу и эксплуатации
Возможны технические изменения!
- 10 -

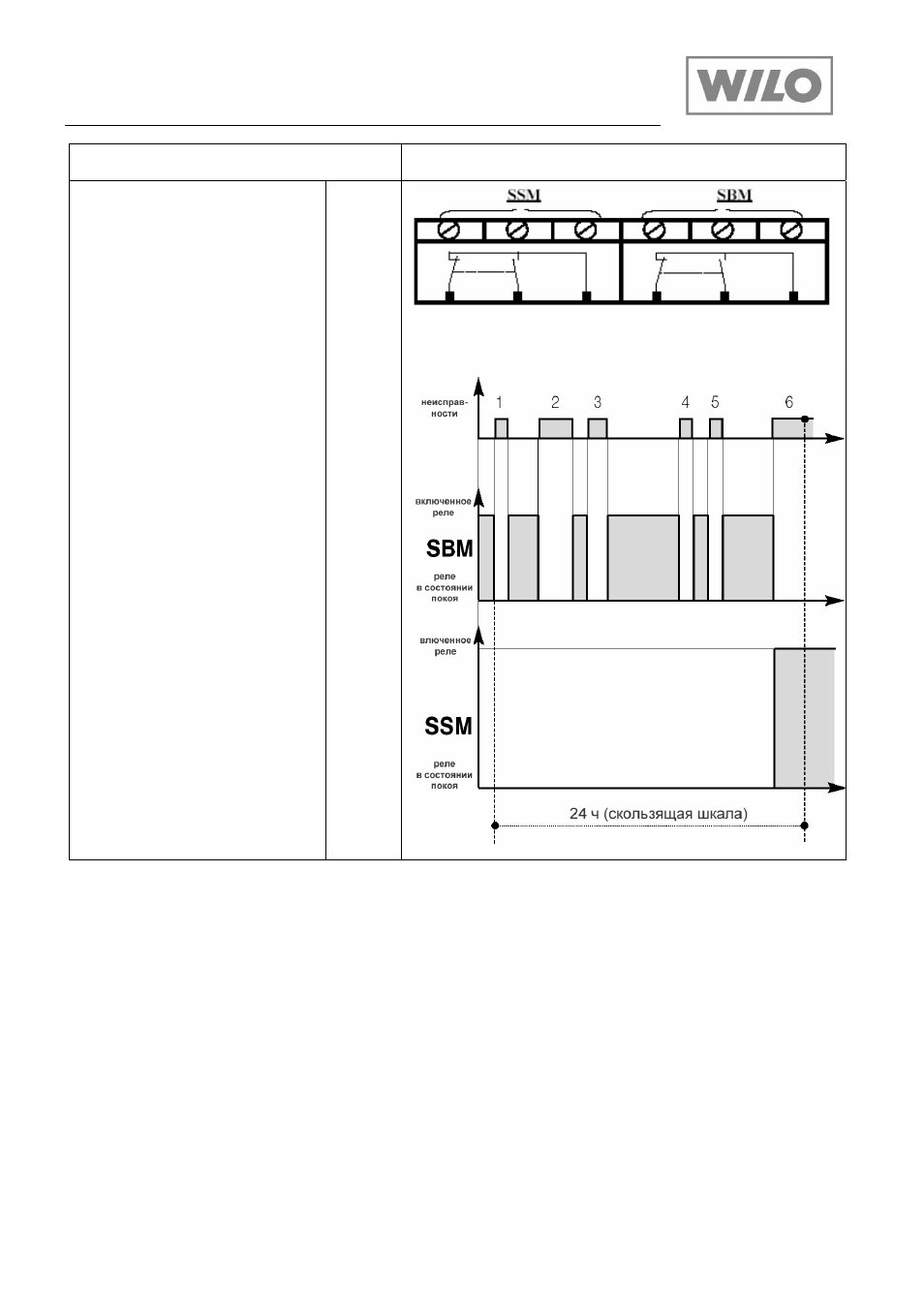

ПОДКЛЮЧЕНИЕ ВСПОМОГАТЕЛЬНЫХ
КОНТАКТОВ
КОНТАКТНЫЕ ЗАЖИМЫ ДЛЯ ВСПОМОГАТЕЛЬНЫХ
КОНТАКТОВ
Частотный преобразователь
имеет два выходных реле с
беспотенциальными
переключающими контактами
для подключения к внешней
системе контроля.
Пример: Шкаф управления
1) реле SBM «обобщенный
сигнал о работе».
Характеристика контакта:
При первом признаке
неисправности или при
пропадании питания сети на
каком-либо участке реле
отключается (насос
останавливается), контакт
замыкается.
К распределительной коробке
поступает информация о
неготовности (в т.ч. временной)
насоса к работе.
Реле включается, контакт
открыт, если насос работает или
находится в режиме ожидания.
2) реле SSM «обобщенный
сигнал о неисправности».
Характеристика контакта:
После того, как будет
распознана серия
неисправности (от 1 до 6 в
зависимости от значимости
неисправности) одного типа,
насос отключится и реле SSM
срабатывает. Сброс
неисправностей происходит в
ручную.
250В/
1А
250В/
1А
Пример: 6 неисправностей с различной
продолжительностью в течение 24 часов, согласно
следующей шкале:
