Инструкция по эксплуатации Wilo Drain FA FK…
Страница 22
5- 3

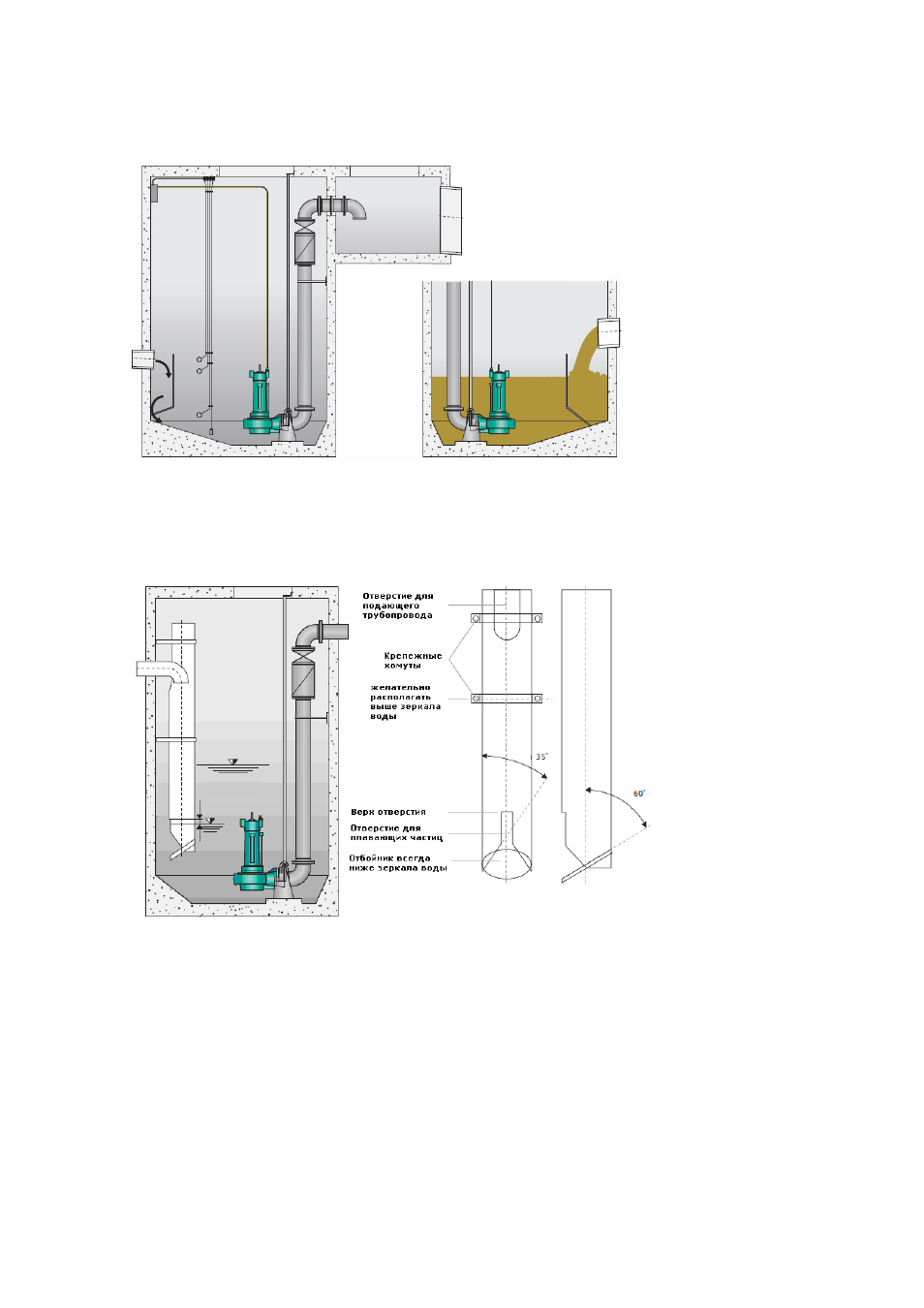

Для снижения турбулентности потока и предотвращения возможности
образования пузырьков воздуха в резервуаре рядом со всасывающим
патрубком на входе в резервуар устанавливается отбойный щиток. Нижний
край щитка всегда должен быть погружен в воду, это означает, что он должен
быть расположен ниже минимального уровня воды в резервуаре (рис 6).
Рис 6
В канализационных насосных станциях, в которых подводящий трубопровод
расположен намного выше насоса, или станция имеет малый объем и
невозможна установка стандартного отбойника рекомендуется устанавливать
трубу-гаситель, в которой происходит значительное снижение кинетической
энергии в ограниченном объеме и она предотвращает образование воздушных
пузырьков в резервуаре (рис 7).
Рис 7
