- 15 -
5.5 Работа прибора с интерфейсным модулем RS485/USB
Для осуществления удаленной диспетчеризации прибора необходимо
дополнительно
установить интерфейсный модуль RS485/USB в
интерфейсный разъем общего контроллера системы (КС) расположенного на
двери прибора.
Интерфейсный модуль RS485/USB состоит из 2 частей, каждая из которых
имеет гальваническую развязку: интерфейс КС-RS485 и конвертор RS485-
USB. Обе части соединены между собой 2 короткими проводами и при
необходимости могут быть механически разделены и разнесены на
расстояние до 1200 м при помощи витой пары.
Для работы с конвертором RS485-USB необходимо установить драйвер,
который находится на сайте производителя чипа FT232RL - www.ftdichip.com
Для осуществления удаленной диспетчеризации прибора по протоколу
Modbus используется интерфейс КС-RS485, который обеспечивает передачу
данных в соответствии со стандартном RS485. Модуль реализован на
микросхеме ADM-2483 с вторичным источником питания. Прибор
управления с установленным модулем будет являться подчиненным
устройством (slave) в сети Modbus и формировать ответные сообщения на
адресованные непосредственно ему запросы.
Адрес подчиненного устройства устанавливается в параметре PC9 = [1…247].
Четность последовательного интерфейса устанавливается в параметре
PC8 = [0=9600,8,N,2 ; 1=9600,8,E,1 ; 2=9600,8,O,1].
Скорость обмена - 9600 baud.
Протокол - MODBUS RTU.
Для заказа интерфейсного модуля RS485/USB обращайтесь в сервисную
службу.

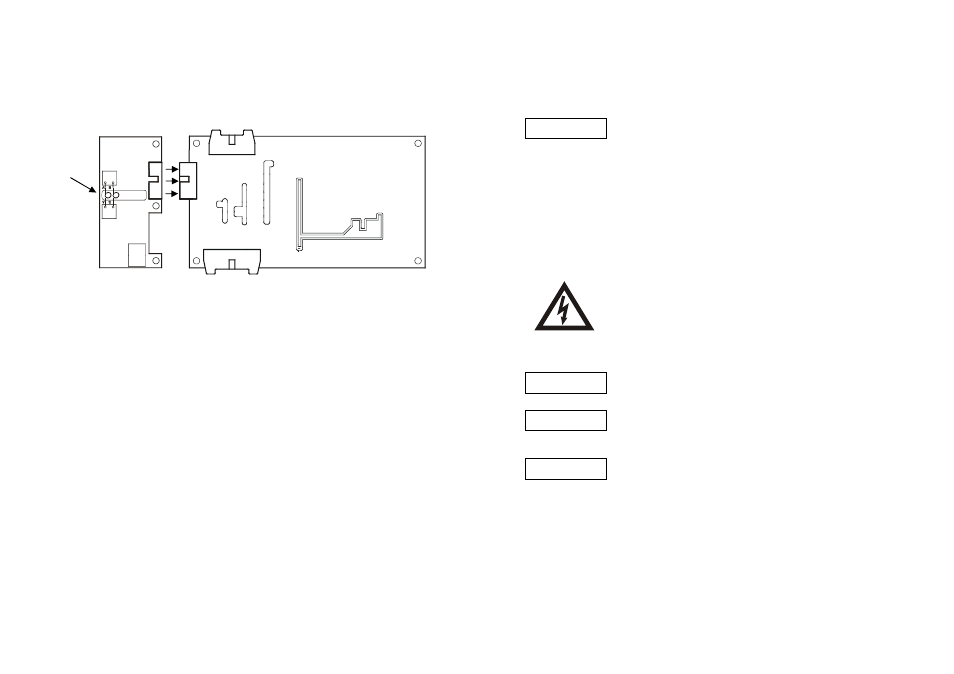

RS485-USB
контроллер системы (КС) интерф. модуль
RS485/USB
при
необходимости
разделить
КС - RS485
- 16 -
Внимание !
Внимание !
Внимание !
6. Установка / монтаж
6.1 Монтаж прибора
При настенном исполнении корпус прибора крепится к
стене при помощи дюбелей и шурупов (4 шт.- в комплект
поставки не входят). При напольном исполнении прибор
устанавливается на дополнительный цоколь (в комплект
поставки может не входить). При монтаже необходимо
принять меры для обеспечения необходимой степени
защиты прибора. Приборы с вентиляцией и наличием
входных воздушных фильтров устанавливаются в местах с
наименьшим загрязнением воздуха.
При необходимости смонтировать ручку рубильника на передней крышке с
помощью соответствующего инструмента, установить гермовводы на нижней
панели прибора и установить входные воздушные фильтры с решетками (в
случае их наличия).
6.2 Электрическое подключение
Электрическое подключение разрешается производить
электромонтеру, имеющему допуск соответствующего
местного
энергоснабжающего предприятия.
Подключение должно осуществляться согласно
действующим правилам и нормам по
электробезопасности.
Напряжение и частота питающей электросети должны
соответствовать
техническим характеристикам
настоящего прибора (п.1.2);
Мощности подключаемых насосов/двигателей должны
соответствовать
техническим характеристикам
настоящего прибора (п.1.2);
Сечение жил кабеля “питающая электросеть – прибор” и
кабеля
“прибор - двигатель насоса” должны
соответствовать номинальным токам подключаемых
насосов/двигателей.
В соответствии с Правилами устройства электроустановок (ПУЭ) в Таблице 1
в качестве примера приведен допустимый длительный ток для подводящих
проводов с резиновой и поливинилхлоридной изоляцией, проложенных в
одной трубе.
Выбор сечения токопроводящих жил кабеля “питающая электросеть –
прибор” устанавливается в соответствии со значением номинального тока
двигателя (I
ном.
) умноженное на возможное количество одновременно
работающих насосов.
Внимание !
